Spectra® IV 系列球型系统
高性能一体化球型系统
产品特性
 两种自动聚焦、高分辨率、一体化低照度彩色
摄像机/光学组件
 区域屏蔽
 窗口屏蔽
 摄像机标题覆盖， 20个用户定义的字符
 屏幕显示水平方位和垂直角度
 密码保护
 调用预置位时保持现有画面
 内置防浪涌和防有限雷击的保护设备
 一体化无源UTP线路
 内部时钟
模块化
Spectra IV 在设计上充分考虑了安装和维护的方便性。 每个球型系统包括3个部件：底盒(BB4T-PG-E、BB4T-PG、BB4T-F)、球形驱动器(DD4TC16-X、DD4CBW18-X、DD5-FM)和下球罩(LD5F-1、LD5PB-1)。 这3 种系统部件同其它Spectra IV 球型系统间具有互换性方便产品的更新，简化了调试工作。 此外，球型驱动器和下球罩是可拆除和可更换的，减少了维护时间。
底盒

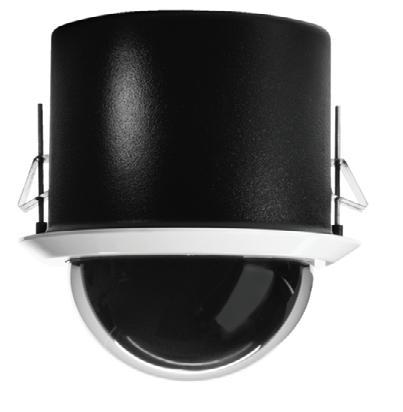

Spectra®IV 底盒选择方案包括如下类型：室外吸顶型 ( 适用于户外建筑拱圈内面)、 室内吸顶型(SD4TC-F1-X、SD4TC-F0-X、SD418-F1-X、SD418-F0-X)、室内表面安装型(SD4TC-SWM-1-X、SD4TC-SWM-0-X、SD418-SWM-1-X、SD418-SWM-0-X)、标准型(SD4TC-PG-1-X、SD4TC-PG-0-X、SD418-PG-1-X、SD418-PG-0-X)和室外悬吊型(SD4TC-PG-E1-X、SD4TC-PG-E0-X、SD418-PG-E1-X、SD418-PG-E0-X)、 重型、耐压型和不锈钢型。 每个底盒型号都有 内置的内存， 用于存储摄像机和现场球型参数，包括标识，预置位，巡检模式和区域。 一个无源 UTP 电路 位于底盒中，方便通过双绞线传输视频。 为了提高灵活性，在底盒内还可安装 Pelco 光纤模块，通过单模或多模光纤传输视频。
球驱动器
Spectra IV 球型驱动器的 一体化式光学套件 集成了众多的先进特性，使系统即使是在恶劣的环境下也可以生成高质量的视频。昼/ 夜型摄像机可以进行18X 光学变焦和12X 数字变焦，具体型号如下：SD418-PG-E1-X 18倍彩色转黑白室外壁装一体化球机，透明球罩；SD418-PG-E0-X 18倍彩色转黑白室外壁装一体化球机，茶色球罩；SD418-PG-1-X 18倍彩色转黑白室内壁装一体化球机，透明球罩；SD418-PG-0-X 18倍彩色转黑白室内壁装一体化球机，茶色球罩；室内吸顶球机型号：SD418-F1-X和SD418-F0-X是常用的型号。在2008年北京奥运会地铁安保中，地铁口的各个站点出入口处该种类摄像机发挥着及其重要的作用
彩色摄像机配有16X 光学变焦及 8X 数字变焦镜头。 16X球型驱动器中的所有摄像机都采用了 低照度(LowLight™) 技术，使摄像机可以对光线极弱的地方进行补偿。 摄像机提供 预置位之间冻结图像帧 和 窗口屏蔽的功能,常用型号：SD4TC-PG-E1-X 16倍彩色室外壁装一体化球机，透明球罩；SD4TC-PG-E0-X 16倍彩色室外壁装一体化球机，茶色球罩；SD4TC-PG-1-X   16倍彩色室内壁装一体化球机，透明球罩；SD4TC-PG-0-X   16倍彩色室内壁装一体化球机，茶色球罩；SD4TC-SWM-1-X 16倍彩色室内表面安装一体化球机，透明球罩；SD4TC-SWM-0-X 16倍彩色室内表面安装一体化球机，茶色球罩；SD4TC-F1-X     16倍彩色室内吸顶一体化球机，透明球罩；SD4TC-F0-X     16倍彩色室内吸顶一体化球机，茶色球罩。 由于地铁站台内人员流动呈区域性和固定性特点，因此SD4TC-PG-1-X一体化球型摄像机主要是针对大范围的站台进行监控。该种类摄像机主要安装在站厅、变电所设备室等处。对以上区域进行全方位的监控。

下球罩(LD5F-1、LD5PB-1)
高速球型系统中一个重要但经常被忽视的部分是球罩与摄像机镜头间的关系。 在对Spectra IV 下球罩进行设计时进行了专门考虑，确保优化镜头和球罩间的光学关系，使在长焦时也可获得水晶般的清晰视频。
球型系统Spectra IV 球型系统采用了许多新型增强软件，可提高系统性能，方便编程和操作。内部时钟可安排预置位和模式。窗口屏蔽使用户可以自定义 1 个四边形的用户保密区域。 密码保护可防止非授权用户更改系统的设置。可编程的屏幕水平方位和倾斜角度显示在需要时提供定位信息。屏幕编程可采用英语、西班牙语、葡萄牙语、意大利语、法语、德语、俄语、波兰语、土耳其语和捷克语等多种语言直观显示。
Spectra IV 云台变速范围 ：从400度每秒的平滑快速水平转动到0.1度每秒稳定的极慢方式。该系统能够水平连续旋转 360度，且具有“自动翻转”功能， 使球能够旋转 180 度，并自己重新定位，以便不间断地观察任何通过球正下方的物体。
可选的诊断/ 安装工具(IPS-RMK 和IPS- 线缆)，可以让安装人员在安装现场观看视频，控制PTZ，进行系统设置和软件升级。

球型驱动器(DD4TC16-X,DD4CBW18-X)

128 个预置位

±0.25° 预置位精度

电子图像稳定

多语言菜单 (英语、西班牙语、葡萄牙语、意大利语、法语、德语、俄语、波兰语、土耳其语和捷克语)

用于软件更新和设置的 RJ-45 数据端口

屏幕显示水平方位、垂直角度和变焦倍率

密码保护

400°/秒水平预置位速度和200°/秒垂直预置位速度

密封的固定球罩旋转衬垫

8个区域 (可编程设置大小) ，每个*多可带20个字符标识或设置为视频屏蔽输出

可编程字符位置和屏幕显示

多种停留和上电方式

一路辅助继电器输出 (C 型) ，一路集电极开路输出( 可分别编程实现报警操作) 。

巡检模式——一个，用户可在屏幕上自定义。 包括水平、垂直、变焦和预置功能

成比例的水平垂直调节——与变焦深度成比例地连续降低水平和垂直运动速度

可变的扫描速度——1-40°/秒可编程扫描速度

水平移动速度0.1-150°/ 秒

可编程限位的自动/ 随机/帧扫描模式

自动检测协议(Coaxitron?, RS-422 P 和 D)；用可选TXB译码板可接收其他厂家的控制协议

数字式定位，变焦控制，以及通过D 协议接收反馈信息

内置菜单系统实现可编程功能的设置

 “自动翻转”功能允许球机垂直运动到底部时旋转180°

可编程的变焦速度

一个可编程的窗口屏蔽

冻结预置位之间的图像帧
