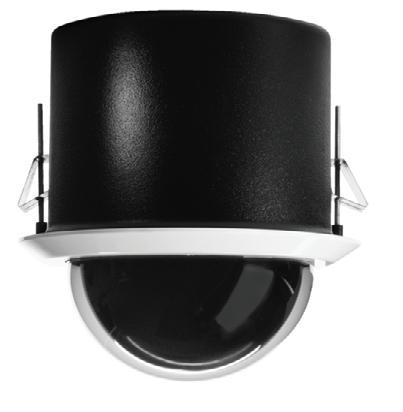

SD4CBW-PG-0-X,SD4CBW-F0-X 派尔高球机
产品特性
• 四种自动聚焦、高分辨率一体化摄像机/ 光学套装组件；多种底盒型号
• 昼/ 夜型自动转换，540 TVL，128X 宽动态范围，移动检测及电子图像稳定(SD435 系列)
• 昼/ 夜自动转换，480 TVL，80X 宽动态范围以及移动检测(SD4CBW 系列)
• 窗口屏蔽
• 摄像机标题覆盖， 20个用户定义字符
• 水平及区域屏蔽
• 屏幕显示水平方位和垂直角度
• 密码保护
• 调用预置位时保持现有画面
• 内置防浪涌和防有限雷击的保护设备
• 一体化无源UTP电路
• 内部时钟
Spectra® IV SE 在设计上充分考虑了安装和维护的方便性。 每个球型系统包括3 个部件：底盒BB4-SMB 表面安装，黑色;BB4-SMW 表面安装，白色;BB4-F 吸顶安装，黑色;BB4-F-E 室外吸顶，黑色;BB4-PB 标准悬挂型，黑色;BB4-PG 标准悬挂型，灰色;BB4-PG-E 室外悬挂型，灰色，球形驱动器(DD53CBW35-X,DD4CBW24-X,DD4C22-X)和下球罩（LD53SMB-0 茶色，表面安装，黑色；LD53SMB-1 透明，表面安装，黑色；LD53SMW-0 茶色，表面安装，白色；LD53SMW-1 透明，表面安装，白色；LD5F-0 茶色，吸顶安装；LD5F-1 透明，吸顶安装；LD53PB-0 茶色，悬挂安装，黑色；LD53PB-1 透明，悬挂安装，黑色；LD53PB-3） 这3 种系统部件同其它Spectra IV SE 球型系统间具有互换性，方便产品的改进更新，简化了使用中的调试工作。此外，球型驱动器和下球罩是可拆除和可更换的，减少了维护时间。
底盒
Spectra IV SE 底盒选择方案包括如下类型：室外吸顶型 型号：SD435-F1-E-X、SD435-F0-E-X( 适用于户外建筑拱圈内面)、 室内吸顶型:SD435-F1-X、SD435-F0-X,室内表面安型:SD435-SWM-1-X、SD435-SWM-0-X，标准和室外悬挂型:SD435-PG-E1-X、SD435-PG-E0-X、SD435-PG-1-X、SD435-PG-0-X，重型、加压型和不锈钢型。每个底盒型号都有内置的内存，用于存储摄像机和现场球机参数，包括标识，预置位，巡检模式和区域。 一个 无源 UTP 电路位于底盒中，方便通过双绞线传输视频。 为了提高灵活性，在底盒内还可安装 PELCO 光纤模块，通过单模或多模光纤传输视频。
球驱动器
Spectra IV SE 球型驱动器的独特 一体化式光学套件 集成了众多的先进特性，使系统即使是在恶劣的环境下也可以生成高质量的视频。 Spectra IV SE 球型驱动器中的所有摄像机都采用了 低照度（LowLight™) 技术，使摄像机可以对光线极弱的地方进行补偿。
35X昼/夜型摄像机具有先进的 128X 宽动态范围使系统能够对光照对比强烈的场景进行补偿。 电子图像稳定 可数字式减少由于外部因素 ( 如：风和交通) 所导致摄像机振动造成的图像模糊情况。
下球罩高速球型系统中一个重要但经常被忽视的部分是球罩与摄像机镜头间的关系。 在对Spectra IV SE 下球罩进行设计时进行了专门考虑，确保优化镜头和球罩间的光学关系，使用长焦时也可获得水晶般的清晰视频。
球型系统
Spectra IV SE 球型系统采用了许多新型增强软件，可提高系统性能，方便编程和操作。内部时钟 可安排预置位和模式。窗口屏蔽使用户可以自定义 8 个四边形保密区域。 密码保护可防止非授权用户更改系统的设置。可编程屏幕水平方位和倾斜角度显示，在需要时提供定位信息。屏幕编程可采用英语、西班牙语、葡萄牙语、意大利语、法语、德语、俄语、波兰语、土耳其语和捷克语等多种语言直观显示。
Spectra IV SE 云台变速范围：从400度每秒的平滑快速水平转动到0.1 度每秒稳定的极慢方式。 该系统能够水平连续旋转 360 度，且具有 “自动翻转”功能，使球能够旋转 180 度，并自己重新定位，以便不间断地观察任何通过球正下方的物体。可选的诊断/ 安装工具(IPS-RMK 和IPS- 线缆)，可以让安装人员安装现场观看视频，控制PTZ，进行系统设置和软件升级。
系统部件及附件包括推荐使用的支架
表面安装球
PASMB 表面安装球的悬挂适配器，黑色
SD53SM-P 2' x 2' 天花板下挂安装面板，适用于BB4-SMW 和 BB4T-SMW 系列底盒。 代替 2'x 2'吸顶板。 铝制结构。
吸顶型球SD5-P 2' x 2' 吸顶下挂安装面板，铝制结构。代替 2'x 2' 吸顶板。
SCA1 BB4-F 的支撑架：用于天花板安装场合。
悬挂型球 BB5-PCA-BK** 悬挂型导管适配器，黑色BB5-PCA-GY** 悬挂型导管适配器，灰色
IWM-GY,SWM-GY.IWM24-GY墙壁安装，有或无集成的24 VAC，
MRCA 吸顶安装支架，黑色法兰盘。
MRWA 墙装支架，黑色
PP4348 支撑杆顶安装
PP350/PP351 护墙/ 屋顶安装支架
SWM-GY紧凑型墙装支架，黑色或灰色涂层。
球型驱动器(DD4CBW35-X,DD4CBW23-X,DD4C22-X)
256 个预置位
±0.1° 预置位精度
电子图像稳定
多语言菜单 (英语、西班牙语、葡萄牙语、意大利语、法语、德语、俄语、波兰语、土耳其语和捷克语)
用于软件更新和设置的 RJ-45 数据端口
屏幕显示水平方位、垂直角度和变焦倍率
400°/秒水平预置位速度和200°/秒垂直预置位速度
密封的固定球罩旋转衬垫
窗口屏蔽——多达8个用户自定义的四边区域
八个区 (可设定尺寸) ，每个区能够用多达20个字符来标识或设为视频屏蔽输出
七个报警输入
一路辅助继电器输出 (C 型) ，一路集电极开路输出(可分别编程实现报警操作) 。
可编程字符位置和屏幕显示
报警反应——报警可被分别设定为三个级别，触发一个预存巡检模式，或当受到激发时调用相关的预置
报警后的恢复，在确认报警后允许机球恢复到原先的预设定状态，或恢复到报警前的位置
多种停留和上电方式
巡检模式——多达8个用户自定义的巡检模式包括水平、垂直、变焦和预置位功能
成比例的水平垂直调节——与变焦深度成比例地连续降低水平和垂直运动速度
可变的扫描速度——扫描速度1-40°/ 秒可编程设置
水平移动速度0.1-150°/秒
可编程限位的自动/随机/ 帧扫描模式
自动检测协议(Coaxitron, RS-422 P 和 D)；用可选译码卡可接收其他厂家的控制协议
数字式定位，变焦控制，以及通过D协议接收反馈信息
内置菜单系统可实现编程功能的设置
“自动翻转”功能允许球机垂直运动到底部时旋转180°
可编程的变焦速度.
