派尔高球机机芯 DD4M22-X 球型驱动器• 256 个预置位• ±0.1° 预置位精度• 电子图像稳定
派尔高球机机芯 DD4M22-X 的详细介绍

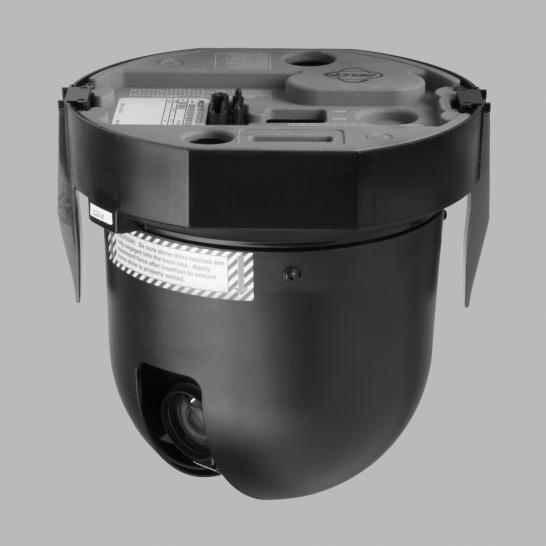

派尔高球机机芯 DD4M22-X
球型驱动器
• 256 个预置位
• ±0.1° 预置位精度
• 电子图像稳定
• 多语言菜单 (英语、西班牙语、葡萄牙语、意大利语、法语、
德语、俄语、波兰语、土耳其语和捷克语)
• 用于软件更新和设置的 RJ-45 数据端口
• 屏幕显示水平方位、垂直角度和变焦倍率
• 400°/秒水平预置位速度和200°/秒垂直预置位速度
• 密封的固定球罩旋转衬垫
• 窗口屏蔽——多达8个用户自定义的四边区域
• 八个区 (可设定尺寸) ，每个区能够用多达20个字符来标识或
设为视频屏蔽输出
• 七个报警输入
• 一路辅助继电器输出 (C 型) ，一路集电极开路输出
(可分别编程实现报警操作) 。
• 可编程字符位置和屏幕显示
• 报警反应——报警可被分别设定为三个级别，触发一个预存
巡检模式，或当受到激发时调用相关的预置
• 报警后的恢复，在确认报警后允许机球恢复到原先的预设定
状态，或恢复到报警前的位置
• 多种停留和上电方式
• 巡检模式——多达8个用户自定义的巡检模式包括水平、垂
直、变焦和预置位功能
• 成比例的水平垂直调节——与变焦深度成比例地连续降低水
平和垂直运动速度
• 可变的扫描速度——扫描速度1-40°/ 秒可编程设置
• 水平移动速度0.1-150°/秒
• 可编程限位的自动/随机/ 帧扫描模式
• 自动检测协议(Coaxitron®, RS-422 P 和 D)；用可选译码卡可接收
其他厂家的控制协议
• 数字式定位，变焦控制，以及通过D协议接收反馈信息
• 内置菜单系统可实现编程功能的设置
• “自动翻转”功能允许球机垂直运动到底部时旋转180°
• 可编程的变焦速度
|
品牌
|
派尔高PELCO
|
|
型号
|
DD4M22-X
|
|
产地
|
美国
|
|
技术参数
|
|
白平衡
|
自动，手动优先
|
|
彩色/黑白自动转换
|
黑白
|
|
光学变倍
|
22X 光学变焦
|
|
镜头
|
F1.6 (f = 4~88 mm
|
|
快门速度
|
1/1.5 ~1/30,000
|
|
亮度信噪比
|
>50 dB
|
|
*低照度
|
1/1.5 秒快门时 0.05 lux
|
|
数字变倍
|
12X 数字变焦
|
|
图像传感器
|
1/4 英寸行间转换 CCD
|
|
信号制式
|
PAL
|
|
有效像素
|
752 (H) X 582 (V)
|
|
预置点
|
256
|
|
增益
|
自动，手动优先
|
|
视频输出
|
1 Vp-p, 75 欧姆
|
