品牌：松下panasonic
型号：AG-MDR25MC/AG-MDC20MC

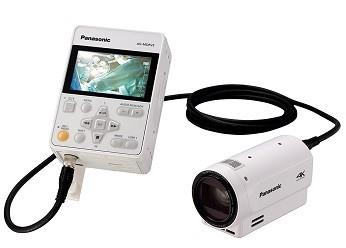

AG-MDR25MC/AG-MDC20MC 外科影像记录系统
适用于记录高质量医学视频的便携式摄录系统
内窥镜图像和IP网络化
记录高质量、高分辨率的外科图像
支持IP流媒体和IP控制的多功能接口
适用于记录高质量医学视频的 便携式摄录系统
◎ 新型POVCAM支持医学视频、内窥镜图像和IP网络化
继承了第一代POVCAM的小巧、轻便、自由式拍摄
• 摄像机小巧紧凑，安装灵活
自由式：小巧轻便的设计和远程操作允许摄像机安装在以前无法安装的地方和角度，操作自由。
选配件线缆(3m/20m)：与第一代POVCAM的线缆相同，便于系统更换。
内置立体声麦克风：用于记录视频的声音。
反向扫描模式：图像倒置，用于顶置式摄像机拍摄。
场景文件：自动设置和三个手动设置文件允许切换并保存场景设置。
• 小巧轻便的电池供电摄像机
轻量、灵便型：摄像机上有触摸显示屏和大按钮，操作更完善。
键盘锁功能：操作按钮能暂时禁用，防止误操作。
电池驱动: 后面板上有电池座。支持大容量电池(11,800mAh/8,850mAh/5,900mAh/ 5,800mAh)。
直流电源操作：搭载适于直流12V电源的输入接口。还包括交流适配器。
主机上的电源激活模式连接集中电源开/关。
左右两边均有螺纹孔,便于臂架安装。
• LCD触摸屏监视器
高分辨率：16:9屏，3.5英寸，约115万点面板。
LCD反转显示：LCD监视器上显示的图像可以垂直和水平反转。摄像机可以垂直反转以适应安装条件。
*当图像反转时，记录的图像将保持其原来的方向。
触摸面板：体积小，多种简易的功能操作。
13个用户按钮：除了一个硬键，还能显示12个用户按钮。功能可以分配到每个 按钮。四个场景文件按钮还可轻松切换场景设置。
辅助聚焦：峰值显示辅助聚焦（使用色彩加重聚焦区域）。
可靠性设计尤其适用于医疗应用
• 符合医学标准
医疗电子设备安全标准(IEC 60601-1) 和电磁兼容标准(IEC60601-1-2)。
*交流240V/60Hz，不符合该标准。
• 保护镜
小型术野摄像机镜头前部的保护镜(MC保护装置/附件) 作为标准附件。保护 镜头不被滴溅。
• 控制按键膜片
摄像机的控制按键采用覆膜触摸设计。表面无缝隙，用乙醇消毒即可，清洁简便。
记录高质量、高分辨率的外科图像
• 29.5mm *1 广角20倍光学变焦镜头
29.5mm *1 广角20倍光学变焦镜头：即使体积小巧，仍能实现29.5mm *1 广角拍摄。
20倍光学变焦：变焦范围从29.5mm *1 广角至612mm *1 特写，适用于多种应用。
智能变焦：允许在HD格式下以高达30倍变焦拍摄（4K时为22倍）。
数字变焦： 数字变焦(×1.4/×2/×4/×6/×8) ，在变焦过程中不影响亮度。结合光学变焦和智能变焦，最大可进行240倍变焦 *2 。
主机上的电源激活模式连接集中电源开/关。
左右两边均有螺纹孔,便于臂架安装。
*1: 相当于35mm。
*2: 在HD格式下使用20倍光学变焦+ 智能变焦+ 8倍数字变焦时。随着数字变焦放大率的增加， 图像质量会下降。
• 高分辨率4K (UHD)/FHD图像记录
小型术野摄像机配备总像素为1276万像素的 逐行扫描MOS传感器。除了4K (UHD 3840x 2160) 29.97p/23.98p/25p*和FHD(1920 x 1080) 59.94p* 图像，摄像机还支持多格式图像拍摄。(参见“记录格式”)
高分辨率、逐行扫描传感器大大超越了之前POVCAM 型号机的高清图像质量。全高清图像拍摄使用AVCHD格式，实现高图像质量和低码流数据传输。
* 仅当连接AG-MDC20MC小型术野摄像机时，才有可能进行4K拍摄。4K指UHD(3840 x 2160) 分辨率。4K拍摄模式下通过HDMI/SDI 输出的最大分辨率为FHD(1920 x 1080) 59.94i/50i。
• 5轴混合图像稳定器呈现稳定的图像
光学图像稳定器(HD/4K)：搭载强大的光学图像稳定器(OIS) 系统。即使在摄像机不稳 定的情况下，如安装在机械臂上时，图像也能得以校正。
5轴混合图像稳定器(HD)：在HD模式下，将电子图像稳定添加到光学系统 稳定器(OIS)系统中，探测并校正5个轴上的运动，包括滚动。对于边走边拍非 常有效。
自定义光学图像稳定器：当摄像机固定在天花板或万能工作台时，设置优化 振动控制（可切换）。
• 外科手术灯模式下可调节图像质量
外科手术灯模式：搭载色彩再现矩阵，可在外科手术灯下使用。
16轴独立色彩校正：可调节特殊的外科手术色彩。
光学ND滤镜： 光学 ND滤镜可手动切换(CLEAR, 1/4, 1/16, 1/64)。即使在外科 手术 灯高亮度照明的情况下，也可防止因光圈缩小带来的分辨率降低。
动态范围扩展(DRS)：该功能抑制阴影和高亮区，当同一个场景存在黑暗、明 亮和中度阴影时，可呈现有层次的图像。
增益/光圈： 最大可实现36dB的增益增量。还可单独调节光圈。
快门：支持带同步扫描的慢速快门功能。
其他图像调节：细节、V-细节、细节降噪、肤色细节、白平衡、色温、色度电平、 色度相位、主消隐脉冲、伽玛、黑伽玛、拐点和NR控制。
自动聚焦 + 自定义自动聚焦：可调节自动聚焦稳定性以适应外科手术条件。
| 记录模式 | 图像尺寸 | 比特率 | 帧频 | 音频 |
记录时间 (大约) |
||
| 59.94 Hz | 50.00 Hz | ||||||
| MP4* |
4K (UHD) |
3840×2160 | 50 Mbps (VBR) |
29.97p 23.98p |
25p |
LPCM 1.5Mbps |
5 小时 20 分钟 |
| AVCHD | PS | 1920×1080 | 25 Mbps (VBR) | 59.94p | 50p |
Doiby Audio 384kbps |
11 小时 |
| PH | 21 Mbps (VBR) |
59.94i 23.98p |
50i |
12 小时 30 分钟 |
|||
| HA | 17 Mbps (VBR) | 59.94i | 50i |
Doiby Audio 256kbps |
17 小时 | ||
| HE | 1440×1080 | 5 Mbps (VBR) | 59.94i | 50i | 56 小时 | ||
| PH | 1280×720 | 21 Mbps (VBR) | 59.94p | 50p |
Doiby Audio 384kbps |
12 小时 30 分钟 |
|
| PM | 8 Mbps (VBR) | 59.94p | 50p |
Doiby Audio 256kbps |
35 小时 | ||
| 常规 | |
| 型号 | AG-MDR25MC |
| 电源 | DC 7.28 V ( 带电池 )， DC 12 V ( 带交流适配器 ) |
| 功耗 |
待机状态下：1.1 A (带电池)，0.7 A (带交流适配器) 选配件AG-MDC20MC摄像机：2.2 A (带电池)，1.4 A (带交流适配器) |
| 操作温度 | 0°C 至 40°C |
| 操作湿度 | 10% 至 80% ( 无结露 ) |
| 重量 | 约 590g |
| 尺寸 ( 宽 x 高 x 深 ) | 100 mm x 53.5 mm x 104 mm ( 不包括凸出部分 ) |
| 存储卡记录 | |
| 记录媒介 |
SDHC存储卡 (4GB至32GB) , SDXC存储卡 (48GB至128GB) MP4:高于Class10, AVCHD:高于Class4 |
| 记录插槽 | 2 个插槽 |
| 系统格式 | 59.94 Hz / 50.00 Hz |
| 运动记录 | 记录系统 : MP4, AVCHD |
| 静止画面记录 | 记录系统 : JPEG (DCF/Exif2.2) |
| 数字视频 / 数字音频 | |
| 输出视频信号 | 8 位 4:2:2 |
| 记录视频信号 | 8 位 4:2:0 |
| 视频压缩 | MP4: MPEG-4, AVCHD: AVC/H.264 高级画质 |
| 记录音频信号 | 48 kHz/16 bit 2 CH |
| 音频压缩 | MP4: LPCM, AVCHD: Dolby Audio |
| 余域 | 12 dB |
| 视频输入 / 输出 | |
| SDI 输入 |
支持 BNC x 1, 0.8 V [p-p], 75 Ω, 3 G/1.5 G HD SDI 输入格式:1080/59.94p LEVEL-A/LEVEL-B, 1080/50p LEVEL-A/LEVEL-B, 1080/29.97PsF/25PsF/23.98PsF, 1080/59.94i/50i, 720/59.94p/50p |
| SDI 输出 |
支持 BNC x 1, 0.8 V [p-p], 75 Ω, 3 G/1.5 G HD SDI 输出格式 : 与输入格式相同 |
| HDMI 输出 |
A 型接口 x 1, 不支持 VIERA Link 输出格式 : 2160/29.97p/25p/23.98p, 1080/59.94p/50p/29.97p/25p/ 23.98p/59.94i/50i, 720/59.94p/50p, 480/59.94p, 576/50p |
| 音频输入 / 输出 | |
| 麦克风/ 线路输入 |
3.5mm 直径、立体声迷你插孔(麦克风输入和线路输入） 麦克风 : −60 dBV (灵敏性相当于−40 dB ， 0 dB=1 V/Pa 1 kHz), 支持插入式电源 线路 : −10 dBV |
| SDI 输出 | 2CH(LPCM) , 可切换增益 ： 0 dB/−6 dB/−12 dB |
| HDMI 输出 | 2CH(LPCM) |
| 耳机 | 3.5mm 直径、 立体声迷你插孔 x 1 |
| 扬声器 | 20mm 直径、 圆形扬声器 x 1 |
| 常规 | |
| 型号 | AG-MDR20MC |
| 电源 | DC 9 V (AG-UMR20MC 供电 ) |
| 功耗 | 0.6 A |
| 操作温度 | 0°C 至 40°C |
| 操作湿度 | 10% 至 80% ( 无结露 ) |
| 重量 | 机身：约325g 拍摄部件：约333g(包括保护装置) |
| 尺寸 ( 宽 x 高 x 深 ) |
机身 : 64 mm x 72 mm x 131 mm ( 不包括凸出部分 ) 拍摄部件 :64 mm x 72 mm x 134.5 mm ( 包括凸出部分 ) |
| 摄像机 | |
| 感光元件 |
1/2.3型MOS MOS图像传感器 ( 总像素 ： 大约 1276 万像素 ) |
| 镜头 |
变焦:20倍光学电动变焦 F值:F1.8 至F3.6，焦距: f= 4.08mm至81.6mm 35mm转换:29.5mm至612.0mm (混合光学图像稳定器模式“关闭”) 滤镜直径:49 mm , ND滤镜：CLEAR, 1/4, 1/16, 1/64 (内置) 最短拍摄距离:变焦范围内为1.5m，广角时为3cm 红外截止滤光片:包括开/关控制功能 |
| 变焦 | 智能变焦 ： x30(HD), x22(4K) 数字变焦 ：x1.4、x2、x4、x6、x8 |
| 图像稳定器 | 光学图像稳定器 (HD/4K) 5 轴混合图像稳定器 (HD) |
| 增益设置 |
自动、手动0dB至30dB(1 dB步进), 超增益33dB, 36dB *自动模式下， 通过自动增益控制限制设置，可选择3dB至30dB(3dB步进) |
| 白平衡 | ATW, ATW LOCK, AWB A, AWB B, P3200K, P5600K, VAR (2000 K至 15000 K) |
| 外部接口 | |
| 摄像机 | 20 针专用接口 |
| LAN | IP 控制 LAN 接口 (RJ-45) 直连 / 交叉线缆自动探测功能 |
| 远程 |
2.5mm 直径、立体声迷你插孔( 变焦、S/S) x 1 3.5mm 直径、迷你插孔( 聚焦、光圈)x 1 |
| USB 2.0 | Mini-B 型接口 , 大容量存储 ( 读 / 写 ) |
| DC 12 V 输入 | DC 12 V (11.4 V 至 12.6 V) EIAJ 类型 4 |
| 监视器 | |
| LCD 监视器 | 3.5 型 LCD 监视器 , 约 115 万点 |
| 网络 | |
| 视频压缩 |
A 型接口 x 1, 不支持 VIERA Link 输出格式 : 2160/29.97p/25p/23.98p, 1080/59.94p/50p/29.97p/25p/ 23.98p/59.94i/50i, 720/59.94p/50p, 480/59.94p, 576/50p |
| 音频压缩 | AAC-LC (48kHz, 16 位 , 2 CH, 128 kbps) |
| 传输模式 (JPEG) |
分辨率 640 x 360: 帧频 (59.94 Hz) : 30 fps, 15 fps, 5 fps 帧频 (50.00 Hz) : 25 fps, 12.5 fps, 5 fps |
| 传输模式 (H.264) |
分辨率 3840 x 2160/640 x 360: 帧频 (59.94 Hz) : 30 fps, 15 fps, 5 fps 帧频 (50.00 Hz) : 25 fps, 12.5 fps, 5 fps 分辨率 1920 x 1080/1280 x 720: 帧频 (59.94 Hz) : 60 fps, 30 fps, 15 fps, 5 fps 帧频 (50.00 Hz) : 50 fps, 25 fps, 12.5 fps, 5 fps * 根据实际情况，帧频低于设置值 |
| 支持的协议 |
TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCP, DNS, NTP, IGMP, UPnP, ICMP, ARP, RTSPoverTCP, RTSPoverHTTP, SSL (TLS) , MultiCast/UniCast |
| IP接口线缆 | LAN线缆*（高于5类) 最长100m *推荐STP (屏蔽双绞线) |
| 支持的操作系统 | |
| Windows |
Microsoft ® Windows 10 (32 位 /64 位 ) , Internet Explorer 11 Microsoft ® Windows 7 (32 位 /64 位 ) SP1, Internet Explorer 11 |
| Mac | MacOS v10.12 Safari10, OS X v10.11 Safari10 |
| 支持的浏览器 | |
| iOS 设备 | iPhone/iPad/iPod touch, iOS 10, 标准浏览器 |
| Android | Android OS 4.4, 标准浏览器 |
| 支持的控制器 | |
| 控制器 | AW-RP50MC, AW-RP120MC, AK-HRP200MC * 有些型号需要升级 |
| 交流适配器 | |
| 额定输入电压 | AC 100 V – 240 V, 50 Hz/60 Hz, 1.2 A |
| 输入电容 | 79 VA (AC 100 V) , 99 VA (AC 240 V) |
| 额定输出 | DC 12 V, 3.0 A |
| 操作温度 | 0 °C 至 40 °C |
| 操作湿度 | 10 % 至 90 % ( 无结露 ) |
| 重量 | 约 225g |
| 尺寸 ( 宽 x 高 x 深 ) | 115 mmx 37 mmx 57 mm( 不包括直流电码 ) |
| 快门速度 |
59.94i/59.94p模式: 1/60秒, 1/100秒, 1/120秒, 1/180秒, 1/250秒, 1/350秒, 1/500秒, 1/750秒, 1/1000秒, 1/1500秒, 1/2000秒, 1/3000秒, 1/4000秒, 1/8000秒 29.97p模式: 1/30秒, 1/50秒, 1/60秒, 1/100秒,1/120秒, 1/180秒至1/8000秒 (同上) 23.98p mode: 1/24秒, 1/48秒, 1/50秒, 1/60秒, 1/100 秒 , 1/120 秒 , 1/180 秒至 1/8000 秒 (同上) 50i/50p 模式: 1/50秒, 1/60秒, 1/100秒, 1/125秒, 1/180秒至1/8000秒 (同上) 25.00p模式: 1/25秒, 1/50秒, 1/60秒, 1/100秒, 1/125秒, 1/180秒至1/8000秒 (同上) |
| 慢速快门 |
59.94i/59.94p 模式 : 1/2 秒 , 1/4 秒 , 1/8 秒 , 1/15 秒 , 1/30 秒 29.97p 模式 : 1/2 秒 , 1/4 秒 , 1/8 秒 , 1/15 秒 23.98p 模式 : 1/2 秒 , 1/3 秒 , 1/6 秒 , 1/12 秒 50i/50p 模式 : 1/2 秒 , 1/3 秒 , 1/6 秒 , 1/12 秒 , 1/25 秒 , 25.00p 模式 : 1/2 秒 , 1/3 秒 , 1/6 秒 , 1/12 秒 |
| 同步扫描 |
59.94i/59.94p 模式 : 1/60.0 秒至 1/285.6 秒 29.97p 模式 : 1/30.0 秒至 1/206.5 秒 23.98p 模式 : 1/24.0 秒至 1/280.1 秒 50i/50p 模式 : 1/50.0 秒至 1/209.2 秒 25p 模式 : 1/25.0 秒至 1/224.3 秒 |
| 最低照度 | 0.2 lx ( 慢速快门 : 1/2 秒 , 增益 : +36 dB) |
|
水平分辨率 : ( 类型、中心 ) |
1,300 TV (25.00p 回放时，HDMI 输出 2160/29.97p ) 1,000 TV (50.00p 回放时， HDMI 输出 1080/59.94p ) |
| 输入 / 输出 | |
| 音频输入 | 内置麦克风 ( 双声道立体声 ) |
| 接口 | 20 针专用接口 ( 连接 AG-MDR25MC) |
