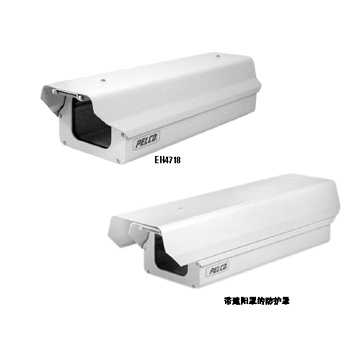

EH4700 系列防护罩
室外，中型
产品特性
• 为室内外应用设计
• 用于固定安装架或者云台
• 压铸铝制结构
• 气动弹簧，前开式顶盖
• 电缆接入封圈以及安装孔位于护罩的底部
• 专选部件包括 120 VAC 插座以及预设的镜头配线装置

一般规格
摄像机接受的摄像机和镜头组合有*
及镜头的最大尺寸（包括 BNC 连接头）：
EH4718 43.18 厘米长 x 13.97 厘米宽 x 10.795 厘米高
（17.00 英寸 x 5.50 英寸 x 4.25 英寸）
EH4718-1/-2/-3 33.02 厘米长 x 12.07 厘米宽 x 10.795 厘米高
（13.00 英寸 x 4.75 英寸 x 4.25 英寸）
EH4722 53.34 厘米长 x 13.97 厘米宽 x 10.795 厘米高
（21.00 英寸 x 5.50 英寸 x 4.25 英寸）
EH4722-1/-2/-3 43.18 厘米长 x 12.07 厘米宽 x 10.795 厘米高
（17.00 英寸 x 4.75 英寸 x 4.25 英寸）
视窗6.35 毫米（0.25 英寸）厚 Lexan®
视窗面积8.89 厘米高 x 10.16 厘米宽
（3.50 x 4.00 英寸）
结构压铸铝板
涂层灰色聚酯粉末涂层
环境室内/ 室外；
–23° 至 49°C （–10° 至 120°F）
重量单位重量运输重量
EH4718 3.28 千克（7.25 磅） 4.07 千克（9 磅）
EH4718-1/-2/-3 3.85 千克（8.50 磅） 4.53 千克（10 磅）
EH4722 3.85 千克（8.50 磅） 4.53 千克（10 磅）
EH4722-1/-2/-3 4.42 千克（9.75 磅） 5.44 千克（12 磅）

可选附件
风扇组件BK47-1† 120 VAC，8 瓦
BK47-2† 24 VAC，8 瓦
BK47-3† 230 VAC，8 瓦
加热器组件HK47-1† 120 VAC，60 瓦
HK47-2† 24 VAC，50 瓦
HK47-3† 230 VAC，55 瓦
除霜器WD47-1† 窗口除霜器，120 VAC，15 瓦
WD47-2† 窗口除霜器，24 VAC，15 瓦
WD47-3† 窗口除霜器，230 VAC，15 瓦
遮阳罩SS4718 EH4718 系列防护罩的遮阳罩
SS4722 EH4722 系列防护罩的遮阳罩
其它O/I-PCB 附件接口板；温控器控制加热器，
风扇，以及除霜器运转
（每个防护罩需要一个）。
O/I-LPP† 预置位镜头配线装置
O/I- 插座*† 120 VAC 方便电气插座
TI47 隔热材
建议使用的装配架
基座EM1009U， 中型基座安装架；
EM1015U 最大负载 18.14 千克（40 磅）
MM22 中型基座安装架；
最大负载 18.14 千克（40 磅）
PM2000/ 基座安装架；最大负载
PM2010‡ 56.63 千克（125 磅）
墙装EM1900U 中型墙壁安装架；
最大负载 18.14 千克（40 磅）
EM22 中型天花板/ 基座安装架；最大负载
18.14 千克（40 磅）
WM2000‡ 通用墙壁安装架；
最大负载 33.97 千克（75 磅）
管道/ 柱装 EM1109 中载基座安装架，用于管道/ 杆装；
最大负载 18.14 千克（40 磅）
EM2000， 中型基座安装架，用于管道/ 杆装
EM2200 应用；最大负载 18.14 千克（40 磅）。
适配器 AH1000 手动调节云台头部
建议使用的云台
PT570 系列中型云台，120 或 24 VAC ；最大负载 18.14 千克
（40 磅）
