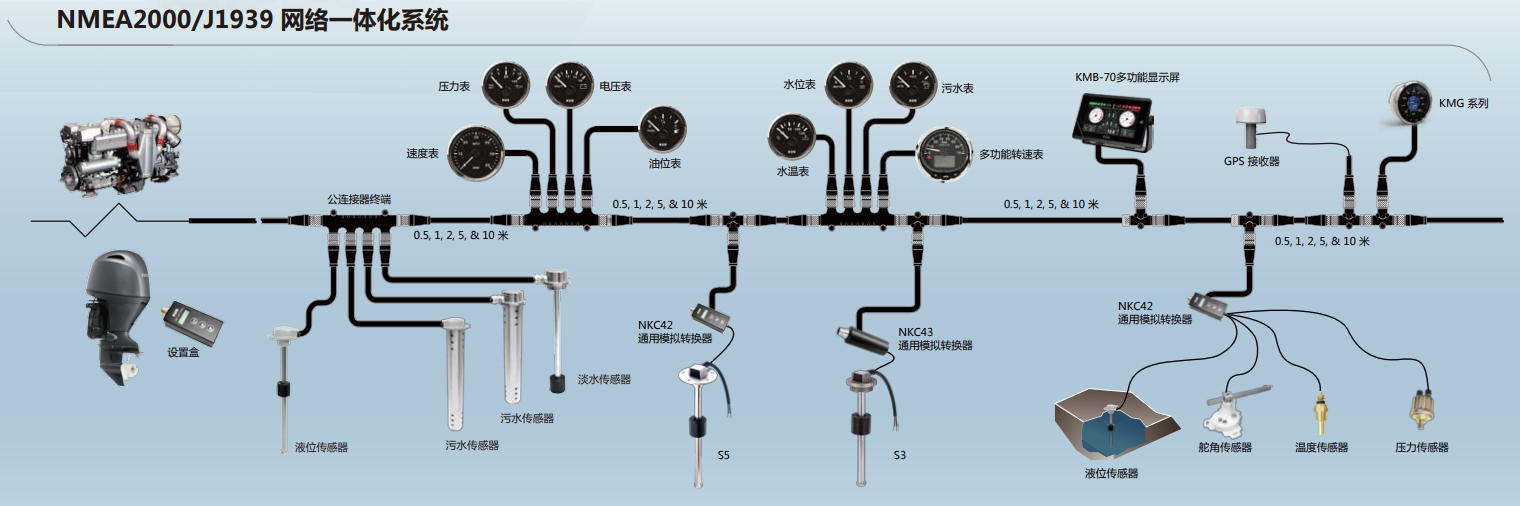

宇洛科技-船用/发电机信号解决方案-NMEA2000/J1939 网络一体化系统

Sea N系列仪表是由8款连接在 NMEA2000&J1939信号上的仪表组成：

• 油位表 • 水位表 • 污水表 • 电压表 • 水温表 • 压力表 • 速度表 • 转速表

特 征：

• 兼容NMEA2000&J1939信号

• LCD屏可以显示NMEA2000和J1939发动机上所有可供的数据及报警信息

• 转速表，速度表和所有2寸仪表数据都源自于CAN-BUS

• 支持发动机关键参数 • 双层防雾玻璃盖设计

• IP67 防水等级

• 太阳强光下清晰显示

• 即插即用防水型连接器

除提供转速显示，Sea N系列转速表的LCD显示屏 可以实时显示以下数据：

 发动机平衡 • 电池使用状态 • 发动机温度 • 引擎工作时间 • 油压 • 油耗 • 报警

1：油位表

KN00001 NMFR-BS NMEA2000信号 SS316 12V 直径52MM
KN00200 NMFR-WS NMEA2000信号 SS316 12V 直径52MM

2：油压表

KN05000 NMPR-BS-0-10 NMEA2000信号  SS 316 0-10bar 12V 直径52mm
KN05100 NMPR-WS-0-10 NMEA2000信号  SS 316 0-10bar 12V 直径52mm

3：水位表

KN01000 NMWR-BS NMEA2000信号 SS316 空位-满位 12V 直径52MM
NK01100 NMWR-WS NMEA2000信号 SS316 空位-满位 12V 直径52MM

4：电压表
KN03000 NMVR-BS-8-16 NMEA2000 SS316 8-16V  12V 直径52MM
KN03100 NMVR-WS-8-16 NMEA2000 SS316 8-16V  12V 直径52MM

5：转速表
KN07000 NMHB-BS-7KL 发动机转速/冷却水温度/引擎工作时间/油压/平衡度/油位百分比/油箱1 邮箱2 邮箱3 邮箱4 SS316 0-7000rpm  12V 直径85MM
KN07100 NMHB-WS-7KL 发动机转速/冷却水温度/引擎工作时间/油压/平衡度/油位百分比/油箱1 邮箱2 邮箱3 邮箱4 SS316 0-7000rpm  12V 直径85MM

6：速度表
KN08000 NMOB-BS-60 NMEA2000 SS316 0-60MPH 12V 直径85MM
KN08100 NMOB-WS-60 NMEA2000 SS316 0-60MPH 12V 直径85MM
7：水温表
KN04000 NMTR-BS-40-120 NMEA2000 SS316 40~120℃ 12V 直径52MM
KN04100 NMTR-WS-40-120 NMEA2000 SS316 40~120℃ 12V 直径52MM
8：污水表
KN02000 NMGR-BS NMEA2000 SS316 空位-满位 12V 直径52MM
KN02100 NMGR-WS NMEA2000 SS316 空位-满位 12V 直径52MM

Sea N系列配件

85mm SN转速表及速度表线束
JYS0417
母端连接线
JXE00244
JXE00240
JXE00168
双通公端T型连接线
JXE00169
双通母端T型连接线
JXE00170
双通公母端T型连接线
JXE00251
公端连接线
JXE00189
JXE00242
JXE00235
JXE00236
JXE00238
公母端连接线
JXE00239
JXE00190
JXE00234
JXE00233
JXE00257
JXE00243
JXE00258
JXE00259
双通母端连接线
JXE00237
JXE00191
JXE00241
90度弯角转换接口
JXE00195
三通T型转换接口
JXE00192
公端终端电阻
JXE00193
母端终端电阻
JXE00194

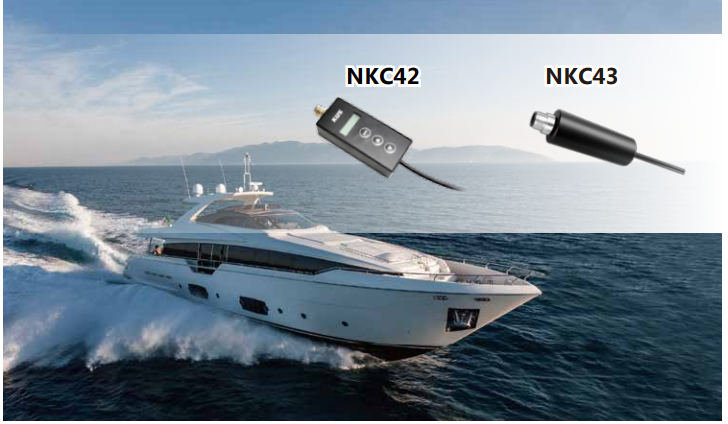

NKC42/NKC43通用模拟转换盒
• NKC可直接连接J1939和NMEA2000信号的发动机，能将电阻信号转换成NMEA 2000 或J1939 CAN-BUS 信号。
• IP67 防水等级
• J1939 & NMEA2000 通信协议也可用于其它陆上装置。
• NKC可以用于获取发动机上的数据，以及其他电阻传感器输出的压力和温度等信息。

JKE00233 NKC42 4 通道转换盒
尺寸 NKC42 90*40*25mm
防护等级 IP67
信号输出 NMEA2000/J1939 网络信号
工作电压 8~32V
连接方式 Male "Micro-C" Pinout
工作温度 -40℉ ~ +185℉(-40℃~+85℃)
最大电流 50mA

NKC43 转换盒
1通道 JX200066(0-190ohm）
1通道 JX200067(240-30ohm)
4通道 JKE00525
尺寸 NKC43 70*Ø27mm
防护等级 IP67
信号输出 NMEA2000/J1939 网络信号
工作电压 8~32V
连接方式 Male "Micro-C" Pinout
工作温度 -40℉ ~ +185℉(-40℃~+85℃)
最大电流 50mA

NJ/JN网关
NJ网关将NMEA2000网络中的发动机转速，油压，温度和电压数据转换成J1939网络中的相应信息；
JN网关将J1939网络中的发动机转速，油压，温度和电压数据转换为NMEA2000网络中的相应信息。

尺寸 93.8 x 39.6 x 32.3 mm
产品名称：
JN/JX200068(J1939-NMEA2000）
NJ/JX200069（NMEA2000-J1939)
重量 76g
工作电压 9~16V
功耗 <50mA
负载等效数量 1
工作温度 -30~+75℃
储存温度 -40~+80℃
防护等级 IP65

设置盒
料号: JX200021
KUS Sea N 系列的仪表和液位传感器有许多可配置参数，如下包含默认值。
假如您不使用默认值，那么您需要使用设置盒来设置仪表和传感器；
仪 表
• 油位表/水位表/污水表
 油箱编号（举例）-默认值是油箱 0
 仪表可以支持控制16个油箱液位（0-15）
• 冷却水温表/压力表
 发动机编号（举例）-默认值是发动机 0
 仪表可以支持控制16个引擎 （0-15）
传感器
• 液位容器默认类型是油箱，您也可以任意重新设置传感器的液体容器类型，如清水箱，污水箱，活水箱，油箱，黑水箱等；
• 油箱编号（举例）-默认值是油箱 0 ，仪表可以在特定的油箱内支持控制16个油箱液位（0-15）。

GPS接收器
GPS 接收器接收卫星信号且可通过NMEA2000 和 J1939 信号能提供高精确度实时位置信息。
NMEA2000 JKE00169
J1939    JKE00229
