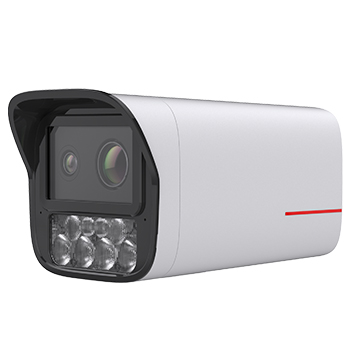

M2241-10-QLI-E2 (8-32mm)(4mm) 2T 400万双目AI筒型摄像机

支持2 TOPS算力;
支持全结构化、多算法切换、行为分析、人群态势分析、目标、人体、机非人、车辆、车辆事件检测、交通数据统计;
支持背光自适应、透雾自适应;
采用1/1.8" CMOS;
软件定义，支持算法在线加载与升级;
120dB超级宽动态，强反差场景还原真实细节;
支持全结构化;
关键规格
车辆 中国大陆牌识别,车牌增强,车身颜色检测,车型检测,车款检测
车辆事件检测 机占非检测,非占机检测,违法停车检测,逆行/倒车检测
交通数据统计 车流量统计,非机动车流量统计,行人统计
行为分析 快速移动检测,越线检测,入侵检测,区域进入/离开检测,徘徊检测
人群态势分析 排队长度统计,区域人数统计,人流量统计
目标 目标检测,目标抓拍增强,目标属性检测,目标识别
人体 人体检测,人体属性检测
机非人 机非人检测,骑行人属性检测
芯片 Hi3516DV300*2
算力 2 TOPS
内存 DDR4 2.0 GB
Flash EMMC（从）+SPI NAND FLASH（主）
Sensor最大图像尺寸 广角定焦： 4MP 2560(H)*1440(V) 变焦： 4MP 2560(H)*1440(V)
Sensor感光面尺寸 1/1.8" CMOS
最低照度 彩色:0.0004Lux(F1.2,AGC ON,1/30快门),黑白:0.0001Lux(F1.2,AGC ON,1/30快门),0Lux(红外开启)
镜头焦距 定焦：4mm 变焦：8-32mm
镜头视角 定焦：95°*50° 变焦： 水平:15.1°(T端)~39.9°(W端);垂直:8.5°(T端)~21.8°(W端) 视场角偏差±5%° 视场角偏差±5%
红外灯补光距离 60m
白光灯补光距离 20m
视频编码格式 MJPEG/H.264/H.265
视频帧率 全景：30/25fps可设置 细节：30/25fps可设置
音频编码格式 G.711a/G.711u/G.726/OPUS
RS485接口 支持
开关量接口 支持
以太网络接口 支持
以太网络接口数量 1个
以太网络接口带宽 1个RJ45 10M/100M自适应以太网口
电源类型 AC24V,POE(IEEE 802.3at)
电源功耗 最大功耗:14.5W,典型功耗7W
工作温度 -30℃~60℃
工作湿度 5%~95%(无冷凝)
防护等级 IP67
防暴 IK10(视窗除外)
基础参数
Sensor最大图像尺寸 广角定焦： 4MP 2560(H)*1440(V) 变焦： 4MP 2560(H)*1440(V)
Sensor感光面尺寸 1/1.8" CMOS
最低照度 彩色:0.0004Lux(F1.2,AGC ON,1/30快门),黑白:0.0001Lux(F1.2,AGC ON,1/30快门),0Lux(红外开启)
快门 支持慢快门; 慢快门等级：1/3,1/4,1/8,1/12,1/15; 非慢快门等级：1/25,1/30,1/50,1/60,1/90,1/100,1/120,1/125,1/180,1/250,1/350,,1/500,1/725,1/1000,1/1500,1/2000,1/3000,1/4000,1/6000,1/10000,1/30000,1/100000,自定义快门; 混行人卡等级：1/25,1/30,1/50,1/60,1/90,1/100,1/120,1/125,1/180,1/250,1/350,,1/500,1/725,1/1000,1/1500,1/2000,1/3000,1/4000,1/6000,1/10000,1/30000,1/100000,自定义快门; 混行微卡等级：1/100,1/120,1/125,1/180,1/250,1/350,,1/500,1/725,1/1000,1/1500,1/2000,1/3000,1/4000,1/6000,1/10000,1/30000,1/100000,自定义快门; 默认值 1/25; 混行模式：不支持慢快门,人卡：1/100,微卡：1/250; 单人卡：1/100; 单微卡：1/250; 行为分析：1/25;
日夜模式 支持；自动(ICR)/彩色/黑白/定时 默认彩色 灵敏度高、中、低 默认高 图像触发/内部触发
增益控制 手动曝光时，0~100共101档以步长1可设。默认0。
白平衡 自动/手动/一键触发
数字降噪 2D/3D降噪
宽动态 120dB
强光抑制 支持
视频防抖 支持功能; 不支持灵敏度;
算法透雾 支持
曝光补偿 支持
曝光模式 支持
信噪比 >45dB
电动对焦 支持
日夜聚焦补偿 支持
背光自适应 支持
透雾自适应 支持
畸变矫正 支持
镜像模式 支持图像镜像(水平镜像、垂直镜像、水平垂直镜像)
数字变倍 支持
隐私遮挡 支持
EMMC 支持(启动)
镜头/补光
镜头焦距 定焦：4mm 变焦：8-32mm
最大光圈 定焦:F1.0±10% 变焦:F1.63(W端)-F1.68(T端)
镜头视角 定焦：95°*50° 变焦： 水平:15.1°(T端)~39.9°(W端);垂直:8.5°(T端)~21.8°(W端) 视场角偏差±5%° 视场角偏差±5%
内置红外灯 支持
红外灯补光距离 60m
内置白光灯 支持
白光灯补光距离 20m
视频/音频
视频编码格式 MJPEG/H.264/H.265
视频编码路数 三码流
主码流分辨率 全景：2560×1440(4MP),2304×1296(3MP),1920×1080(1080P),1280×720(720P) 细节：2560×1440(4MP),2304×1296(3MP),1920×1080(1080P),1280×720(720P)
子码流分辨率 全景： 子码流一：720×576(PAL)，720×480(NTSC)，352×288(PAL)，352×240(NTSC)； 子码流二：352×288(PAL)，352×240(NTSC) 细节： 子码流一：720×576(PAL)，720×480(NTSC)，352×288(PAL)，352×240(NTSC)； 子码流二：352×288(PAL)，352×240(NTSC)
视频帧率 全景：30/25fps可设置 细节：30/25fps可设置
视频码率 仅针对H.264和H.265 1080P~4K 512Kbps ~ 16Mbps 720P 384Kbps ~ 8Mbps D1 256K ~ 4Mbps CIF 32K ~ 1Mbps
智能编码 Extra265/264
ROI(感兴趣区域编码) 每路支持4组，ROI相对于非ROI的质量，从0到10以步长1可调
音频编码格式 G.711a/G.711u/G.726/OPUS
音频采样率 G.711a/G.711u/G.726：8K OPUS：8K/12K/16K/24K/48K
音频码率 G.711a/G.711u：64kbps G.726：16、24、32、40kbps可设置 OPUS：16/24/32/40/64/96/128/160/192/224/256/288Kbps可设置
智能
车辆 中国大陆牌识别,车牌增强,车身颜色检测,车型检测,车款检测
车辆事件检测 机占非检测,非占机检测,违法停车检测,逆行/倒车检测
交通数据统计 车流量统计,非机动车流量统计,行人统计
行为分析 快速移动检测,越线检测,入侵检测,区域进入/离开检测,徘徊检测
人群态势分析 排队长度统计,区域人数统计,人流量统计
目标 目标检测,目标抓拍增强,目标属性检测,目标识别
人体 人体检测,人体属性检测
机非人 机非人检测,骑行人属性检测
全结构化 支持
多算法切换 支持
接口
SD接口支持最大容量 提供MicroSD卡插槽，支持MicroSDHC/MicroSDXC，支持最大容量256GB内存卡
音频输入接口 支持(1路LINE IN和2路内置MIC)
音频输出接口 支持(1路LINE OUT或1路扬声器)
RS485接口 支持，1个半双工RS485接口
开关量接口 支持，2路输入/1路输出
以太网络接口 支持
以太网络接口数量 1个
以太网络接口带宽 1个RJ45 10M/100M自适应以太网口
网络对接
接入协议 GB/T 28181(2011，2016协议规格),SDK(私有协议),Rest API(私有协议),GA/T 1400
IPV4支持的协议 TCP,IPv4,UDP,DHCP,DNS,ICMP,IGMP,HTTPS,FTP,SFTP,RTP,RTSP,RTCP,SIP,ARP,SSL,NTP,SNMP(V1/V2/V3),802.1x,QoS,SMTP,PPPOE 注:1北向协议应适配PPPOE拨号场景
IPV6支持的协议 HTTPS,RTP,RTCP,Onvif,RTSP,IPv6,ICMPv6,DHCPv6
IPV6支持的业务约束 Web页面：实况（静态IPV6）、录像（静态IPV6）、IPv6 IP(包括静态IP、路由公告)配置、DHCPv6配置
Onvif：实况（静态IPV6）、录像（静态IPV6）、IPv6 IP(包括静态IP、路由公告)配置、DHCPv6配置、不支持Probe业务
注：
1、不支持IPV6组播
2、不支持DNS
3、不支持IP冲突检测
安全
用户权限 分3级:管理员、高级操作员、普通操作员
安全模式 用户名和密码认证，支持802.1.x，HTTPS数字证书
视频数字水印 支持
图片数字水印 支持
GB35114 支持
安全启动 支持
一般规格
电源类型 AC24V,POE(IEEE 802.3at)
电源功耗 最大功耗:14.5W,典型功耗7W
工作温度 -30℃~60℃
工作湿度 5%~95%(无冷凝)
视窗自洁净 支持
防雷防浪涌 4kV
防护等级 IP67
防暴 IK10(视窗除外)
整机重量 2.0kg
包装重量 2.3kg
整机尺寸 230mm×127mm×120.8mm
包装尺寸 285mm×184mm×156mm

配套件
工频变压器-108V-132V-3A-24V-130*92*68mm--40degC-50degC
HW-7224C14D-A
(02220387）
适配器--40degC-65degC-90V-290V-56.0V/1.61A-C14/RJ45
AD-560161T0E
(02221409）
工频变压器-单项-230V-230V-2A-2A-24V-24V-48W-50degC-138*77*69mm--40degC-60degC
HW-4824C14D-E
(09020548）
筒机柱装支架
ACC3231
(21154637）
三维万向节支架
ACC3282
(21154640）
枪机壁装支架
ACC3210
(51661JVQ）
护罩、筒机吊装支架
ACC3221
(51661LKT）
