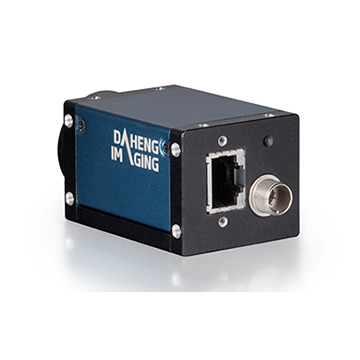

ME2P-900-13GM-P-HF8 ME2P-G-P系列面阵相机
Pro版 —— 四面安装，功能丰富
水星二代（MERCURY2）Pro家族的ME2P-G-P系列面阵相机是大恒图像自主研发的新一代高分辨率产品。ME2P-G-P系列相机通过GigE接口进行图像数据的传输，支持Power over Ethernet，集成I/O（GPIO）接口，并且相机四面设有螺钉安装孔位，可以在不同结构下灵活安装。水星二代PRO系列移轴相机是ME2P-G-P系列相机的新成员，在ME2P-G-P系列相机结构和功能的基础上，实现相机镜头和与 sensor 平面角度0~8 度可调（水平或垂直），侧拍时可增加相机景深，适于需要倾斜拍摄的条件下。ME2P-G-P系列相机性能出色、设计小巧、价格实惠、安装、使用方便，适用于工业检测、医疗、科研、教育以及安防等领域
相机镜头与sensor 平面角度0~8 度可调（水平）
支持Power over Ethernet（PoE，兼容IEEE802.3af 标准）
支持自定义ROI，降低分辨率可提高帧率
增益、曝光时间及白平衡可编程设置（白平衡功能仅对彩色相机有效）
自动增益、自动曝光、自动白平衡（自动白平衡仅对彩色相机有效）
四种工作方式：单帧采集/ 连续采集/ 软触发采集/ 外触发采集
触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）
支持计数器、定时器、查找表、参数组功能
支持Gamma、锐化、黑电平、平场校正、静态坏点校正功能
支持像素抽样（Decimation）、水平镜像、垂直镜像、数字移位功能
黑白型号相机支持降噪功能
彩色型号相机支持颜色转换、环境光源预设、饱和度调节功能
支持取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值
支持调节包长、包间隔、预留带宽，优化多机同时采集传输
提供16KB 用户数据区，保存算法系数、参数配置等
支持GenICam™ 和GigE Vision®，可直接连接HALCON、MERLIC、LabVIEW 等第三方软件
符合CE 和RoHS 认证
驱动已针对32bit / 64bit Windows 优化，并支持Linux、ARMv7 、ARMv8 和Mac OS 等操作系统及架构
免费的SDK 和丰富的二次开发实例源码

性能规格 电气规格
型号 ME2P-900-13GM/C-P-HF8

供电接口 12~24VDC(通过8pin接口供电)或PoE
接口 GigE

l/O 接口 带屏蔽工业接口，1入/1出，2 路 GPIO
分辨率 4200(H)x 2160(V)

数据接口 RJ45，带紧固螺口
帧率 传感器 13fps Global Shutter CMOS 213", Gpixel GMAX2509

功率 <4W @24VDC;<4.5W @PoE

环境规格
像素尺寸 2.5 um x 2.5 um
像素深度 8bit、12bit

工作温度 0°℃ ~ +45°℃
光谱 黑白/彩色

存储温度 -20℃~+70℃
曝光时间 14us~1s

工作湿度 10%~80%
机械规格 光学规格
重量 152g

镜头接口 C口(标准)，CS口(可选)
尺寸 63w)x63(H)x65.13(L) mm

ME2P-900-13GM-P-HF8 4200×2160 13 2/3" GMAX2509 Global shutter CMOS 2.5μm GigE 黑白
ME2P-1840-6GC-P-HF8 4508×4096 6.4 1" GMAX2518 Global shutter CMOS 2.5μm GigE 彩色
ME2P-2621-4GM-P-HF8 5120×5120 4.5 1.1" GMAX0505 Global shutter CMOS 2.5μm GigE 黑白
ME2P-560-21GC-P 2600×2160 21 1/2" GMAX2505 Global shutter CMOS 2.5μm GigE 彩色
ME2P-560-21GM-P 2600×2160 21 1/2" GMAX2505 Global shutter CMOS 2.5μm GigE 黑白
ME2P-900-13GC-P 4200×2160 13 2/3" GMAX2509 Global shutter CMOS 2.5μm GigE 彩色
ME2P-900-13GM-P 4200×2160 13 2/3" GMAX2509 Global shutter CMOS 2.5μm GigE 黑白
ME2P-1230-9GC-P 4096×3000 9 1.1" IMX304 Global shutter CMOS 3.45μm GigE 彩色
ME2P-1230-9GM-P 4096×3000 9 1.1" IMX304 Global shutter CMOS 3.45μm GigE 黑白
ME2P-1840-6GC-P 4508×4096 6.4 1" GMAX2518 Global shutter CMOS 2.5μm GigE 彩色
ME2P-1840-6GM-P 4508×4096 6.4 1" GMAX2518 Global shutter CMOS 2.5μm GigE 黑白
ME2P-2622-4GM-P NIR 5120×5120 4.5 1.1" GMAX0505 Global shutter CMOS 2.5μm GigE 黑白/近红外
ME2P-2621-4GM-P NIR 5120×5120 4.5 1.1" GMAX0505 Global shutter CMOS 2.5μm GigE 黑白/近红外
ME2P-2621-4GC-P 5120×5120 4.5 1.1" GMAX0505 Global shutter CMOS 2.5μm GigE 彩色
ME2P-900-13GM-P-VF8 4200×2160 13 2/3" GMAX2509 Global shutter CMOS 2.5μm GigE 黑白
ME2P-900-13GC-P-VF8 4200×2160 13 2/3" GMAX2509 Global shutter CMOS 2.5μm GigE 彩色
ME2P-900-13GC-P-HF8 4200×2160 13 2/3" GMAX2509 Global shutter CMOS 2.5μm GigE 彩色
ME2P-1230-9GM-P-VF8 4096×3000 9 1.1" IMX304 Global shutter CMOS 3.45μm GigE 黑白
ME2P-1230-9GC-P-VF8 4096×3000 9 1.1" IMX304 Global shutter CMOS 3.45μm GigE 彩色
ME2P-1230-9GC-P-HF8 4096×3000 9 1.1" IMX304 Global shutter CMOS 3.45μm GigE 彩色
ME2P-1230-9GM-P-HF8 4096×3000 9 1.1" IMX304 Global shutter CMOS 3.45μm GigE 黑白
ME2P-1840-6GM-P-VF8 4508×4096 6.4 1" GMAX2518 Global shutter CMOS 2.5μm GigE 黑白
ME2P-1840-6GC-P-VF8 4508×4096 6.4 1" GMAX2518 Global shutter CMOS 2.5μm GigE 彩色
ME2P-1840-6GM-P-HF8 4508×4096 6.4 1" GMAX2518 Global shutter CMOS 2.5μm GigE 黑白
ME2P-2621-4GM-P-VF8 5120×5120 4.5 1.1" GMAX0505 Global shutter CMOS 2.5μm GigE 黑白
ME2P-2621-4GC-P-VF8 5120×5120 4.5 1.1" GMAX0505 Global shutter CMOS 2.5μm GigE 彩色
ME2P-2621-4GC-P-HF8 5120×5120 4.5 1.1" GMAX0505 Global shutter CMOS 2.5μm GigE 彩色
