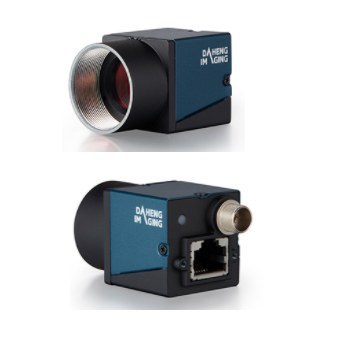

MER-503-20GC 面阵相机 MER-G系列 （停产）
MER-503-20GC（停产） 2448×2048 20 2/3" Global shutter CMOS 3.45μm GigE 彩色
MER-503-20GM（停产） 2448×2048 20 2/3" Global shutter CMOS 3.45μm GigE 黑白
MER-031-300GC（停产） 640×480 300 1/4" PYTHON300 Global shutter CMOS 4.8μm GigE 彩色
MER-031-300GM（停产） 640×480 300 1/4" PYTHON300 Global shutter CMOS 4.8μm GigE 黑白
MER-041-302GC（停产） 720×540 302 1/2.9" IMX287 Global shutter CMOS 6.9μm GigE 彩色
MER-041-302GM（停产） 720×540 302 1/2.9" IMX287 Global shutter CMOS 6.9μm GigE 黑白
MER-050-200GC（停产） 800×600 200 1/3.6" PYTHON500 Global shutter CMOS 4.8μm GigE 彩色
MER-051-120GC（停产） 808×608 120 1/3.6" PYTHON480 Global shutter CMOS 4.8μm GigE 彩色
MER-051-120GM（停产） 808×608 120 1/3.6" PYTHON480 Global shutter CMOS 4.8μm GigE 黑白
MER-125-30GC（停产） 1292×964 30 1/3" ICX445 Global shutter CCD 3.75μm GigE 彩色
MER-131-75GC（停产） 1280×1024 75 1/2" PYTHON1300 Global shutter CMOS 4.8μm GigE 彩色
MER-131-75GM（停产） 1280×1024 75 1/2" PYTHON1300 Global shutter CMOS 4.8μm GigE 黑白
MER-132-43GC（停产） 1292×964 43 1/3" RJ33J Global shutter CCD 3.75μm GigE 彩色
MER-132-43GM（停产） 1292×964 43 1/3" RJ33J Global shutter CCD 3.75μm GigE 黑白
MER-133-54GC（停产） 1280×960 54 1/3" AR0135 Global shutter CMOS 3.75μm GigE 彩色
MER-133-54GM（停产） 1280×960 54 1/3" AR0135 Global shutter CMOS 3.75μm GigE 黑白
MER-201-25GC（停产） 1628×1236 25.08 1/1.8" RJ31N Global shutter CCD 4.4μm GigE 彩色
MER-231-41GC（停产） 1920×1200 41 1/1.2" IMX249 Global shutter CMOS 5.86μm GigE 彩色
MER-231-41GM（停产） 1920×1200 41 1/1.2" IMX249 Global shutter CMOS 5.86μm GigE 黑白
MER-500-14GC（停产） 2592×1944 14 1/2.5" MT9P006 electronic Rolling shutter CMOS 2.2μm GigE 彩色
MER-630-16GC（停产） 3088×2064 16.8 1/1.8" IMX178 Rolling shutter CMOS 2.4μm GigE 彩色
MER-630-16GM（停产） 3088×2064 16.8 1/1.8" IMX178 Rolling shutter CMOS 2.4μm GigE 黑白
MER-1070-10GC（停产） 3840×2748 10 1/2.3" MT9J003 electronic Rolling shutter CMOS 1.67μm GigE 彩色
MER-1220-9GC（停产） 4024×3036 9 1/1.7" IMX226 Rolling shutter CMOS 1.85μm GigE 彩色
MER-1220-9GM（停产） 4024×3036 9 1/1.7" IMX226 Rolling shutter CMOS 1.85μm GigE 黑白
MER-1520-7GC（停产） 4608×3288 7 1/2.3" MT9F002 electronic Rolling shutter CMOS 1.4μm GigE 彩色
MER-2000-5GC（停产） 5496×3672 5 1" IMX183 Rolling shutter CMOS 2.4μm GigE 彩色
MER-2000-5GM（停产） 5496×3672 5 1" IMX183 Rolling shutter CMOS 2.4μm GigE 黑白
产品特点
支持自定义ROI，降低分辨率可提高帧率
增益、曝光时间及白平衡可编程设置
自动增益、自动曝光、自动白平衡
三种工作方式：连续采集 / 软触发采集 / 外触发采集
可输出图像数据格式：Bayer RG8 / Bayer RG10
支持水平镜像和垂直镜像功能
可输出闪光灯同步信号实现曝光与补光的精确同步
支持调节包长、包间隔、预留带宽，优化多机同时采集传输
支持查找表、参数组功能
支持单电缆传输长达100 米
支持取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值
支持GenICam ™ 和GigE Vision®，可直接连接HALCON、MERLIC、LabVIEW 等第三方软件
符合CE、RoHS认证
驱动已针对32bit / 64bit Windows 优化，并支持Linux、ARMv7 和ARMv8 等操作系统及架构
免费的SDK 和丰富的二次开发实例源码
规格参数
型号 MER-503-20GC
品牌 大恒图像
分辨率 2448×2048
帧率(fps) 20
传感器 2/3" Global shutter CMOS
像元尺寸 3.45μm
像素深度 8 bit，10 bit
数据接口 GigE
镜头接口 C，CS
光谱 彩色
图像数据格式 Bayer RG8，Bayer RG10
信噪比 40.74 dB
供电要求 12 VDC
额定功率 < 3 W @ 12 VDC
工作温度 0°C ~ +45°C
存储温度 -20°C ~ +70°C
工作湿度 10% ~ 80%
机械尺寸(W×H×L) 29 mm × 29 mm × 29 mm（不含C接口长度）
重量 60 g
认证及标准 CE，RoHS，GigE Vision，GenICam
相关配件
GigE 数据线缆线长可选：3m、5m、7m、10m、20m
特性可选：普通、高柔
角度可选：标准、90度转角（上、下、左、右）
相机端接头类型：RJ45，带锁紧（可选）
主机端接头类型：RJ45
IO 线缆
线长可选：1.5m，3m，5m
特性可选：普通、高柔
角度可选：标准、90度转角（上、下、左、右）
相机端接头可选：M8 8-pin、M12 12-pin（MARS相机专用）
主机端接头可选：全甩出、全甩出带DC供电头
GigE 接口卡
厂商可选：IOI、Intel、凌华
通道数量可选：1，2，4
端口数可选：1，2，4
接口可选：GigE（PoE可选）、10GigE
电源可选：
12V 1.25A 直流稳压电源适配器
12V 2A 直流稳压电源适配器
