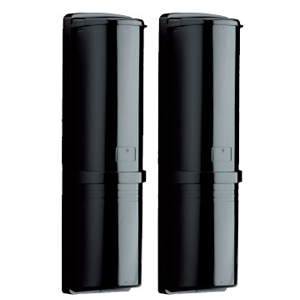

博世BOSCH ISC-FPB1-W60QS SC-FPB1-WQS 四光束红外对射系列
说明：环境识别电路，光束功率控制，减少了串扰
主要功能:
此探测器系列包括
ISC-FPB1-W60QS
ISC-FPB1-W120QS
ISC-FPB1-W200QS
探测器，均配有单独的发。
射器和接收器。 发射器向接收器发射不可见红外光束。 如果该光束被阻断，则接收器发出报警信号。
ISC-FPB1-W60QS、ISC-FPB1-W120QS 和 ISC-FPB1-W200QS 使用四条脉冲红外光束，这四条光束经过专门设
计，只有在同时被阻断时才会激活报警。
此外，ISC-FPB1-W60QS、ISC-FPB1-W120QS 和 ISCFPB1-W200QS 还配有互锁的上方光束和下方光束、信号电
压 LED 指示灯以及可选的环境识别电路。
产品参数
光电对射 最大室内覆盖范围 最大室外覆盖范围
ISC-FPB1-W60QS： 120 米 （393 英尺） 60 米 （196 英尺）
ISC-FPB1-W120QS ：240 米 （787 英尺） 120 米 （393 英尺）
ISC-FPB1-W200QS ：360 米 （1181 英尺） 200 米 （656 英尺）
环境要求
操作温度： -25°C 至 +60°C（-13°F 至 +140°F） （96% 或更低）
储存温度/湿度： -30°C 至 +70°C（-22°F 至 +158°F）相对湿度 96%
IP 等级（室内）： IP66
安装注意事项
位置 立杆式安装或表面安装
水平调节能力 ±90°
垂直调节能力 ±10°
上下方镜头的距离 245 毫米（9.64 英寸）
尺寸
尺寸 ：103 毫米 x 398 毫米 x 99 毫米（4.05 英寸 x 15.66 英寸 x 3.89 英寸）
电源要求，发射器电流消耗
ISC-FPB1-W60QS ：90 mA
ISC-FPB1-W120QS： 95 mA
ISC-FPB1-W200QS ： 100 mA
电压 ：10.5 VDC - 28 VDC
警报输出：
C 型继电器（COM、NC、NO）（无电压触点）
周期 – 2 秒
触点容量 – DC30V，0.2A（电阻负载）
电阻 – 3.0Ω 或更低
防拆输出：
B 型、常闭 NC 继电器（无电压触点）
周期 – 护盖打开时打开
