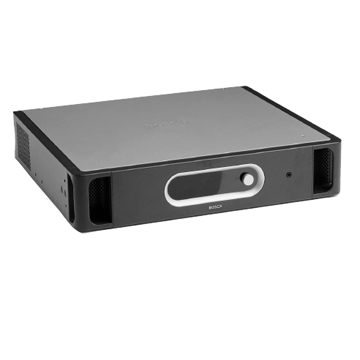

LBB 4428/00 博世BOSCH功率放大器
基本功能
功率放大器通过网络总线接收输入信号。 此外，它们还具有 2 路
辅助音频输入（LBB 4428/00‑xx 具有 4 路），可用于本地音频。
它们的 8 路控制输入可以自由编程以用于多种系统操作，而且还
可分配不同的优先级。 每路控制输入均能监测所连接的线路，确
定是否存在开路和短路。 控制输出可以自由编程用于与故障和
呼叫相关的操作。
2 x 16 字符显示屏和旋转按钮实现本地状态查询。 当激活音频
监视模式时，显示屏会显示 VU 表读数。 此外，也可使用耳机来
监听音频。
这些放大器具有自我监视功能，并且可以向网络控制器连续报告
自身的状态。 它们支持单独分支和冗余环路布线。 此外，这些放
大器还具有切换功能，用于切换备用功率放大器。 放大器内置了
切换继电器。 同时，这些放大器还具有 48 VDC 备用电源输入。
数字音频处理功能可以在每个通道上处理三个参量均衡和两个搁
架均衡，以及可配置的音频延时功能。
控制组件和指示灯
• 2 x 16 字符 LCD 状态显示屏
• 电源开关
• PRS‑xPxxx 的电压选择器互连
• 交流电源输入
• 备用电池输入
• 两个系统网络连接
• 两路话筒/线路输入（LBB 4428/00‑xx 拥有 4 路）
• 可以选择 100 V、70 V 或 50 V 输出（每个通道）
• 固定 50 V 输出
• 八路可编程控制输入
• 控制输出（用于每个放大器通道）
• 耳机输出
• 备用放大器连接（用于每个放大器通道）
技术规格
电气指标
交流电源
电压
PRS‑xPxxx‑xx 115 / 230 VAC ±10%, 50/60 Hz
LBB 4428/00‑xx 100 至 240 VAC ±10%，50/60 Hz
功耗Pmax -3 dB* / 空闲** / 待机
PRS‑1P500‑xx 353 / 39 / 15 W
PRS‑2P250‑xx 354 / 43 / 16 W
PRS‑4P125‑xx 350 / 54 / 20 W
LBB 4428/00‑xx 433 / 90 / 32 W
* 报警音电平
** 带有导频音 15 V
电池电源
电压48 VDC -10% 至 +20%
功耗Pmax -3 dB* / 空闲** / 待机
PRS‑1P500‑xx 327 / 29 / 5 W
PRS‑2P250‑xx 327 / 30 / 5 W
PRS‑4P125‑xx 332 / 39 / 10 W
LBB 4428/00‑xx 397 / 63 / 22 W
* 报警音电平
** 带有导频音 15 V
话筒/线路输入2 路（LBB 4428/00‑xx 具有 4 路）
连接器6 针接头，用于可拆卸螺丝接口（单
声道，平衡式）
线路
频率响应-3 dB @ 50 Hz 和 20 kHz (±1 dB)
信噪比>87 dBA
共模抑制比>40 dB @ 1 kHz
输入范围-6 dBV 至 6 dBV
输入阻抗22 千欧
话筒
频率响应-3 dB @ 100 Hz 和 16 kHz
额定输入电平-57 dBV
信噪比>62 dBA（25 dB 余量）
共模抑制比1 kHz 时为 40 dB
输入阻抗1360 欧姆
幻象电源12 V ± 1 V @ 15 mA
输入范围-7 dBV 至 +8 dBV，参考额定输入值
控制输入8 x
连接器可拆卸螺丝端子
操作闭合触点（带检测）
控制输出1 x（每个放大器通道）
连接器可拆卸螺丝端子
机械指标
尺寸（高 x 宽 x 厚）
桌面安装，含支脚92 x 440 x 400 毫米
（3.6 x 17.3 x 15.7 英寸）
19 英寸机柜安装，含支架88 x 483 x 400 毫米
（3.5 x 19 x 15.7 英寸）
支架前面40 毫米（1.6 英寸）
支架后面360 毫米（14.2 英寸）
重量
PRS‑1P500‑xx 12.6 千克（27.78 磅）
PRS‑2P250‑xx 13.6 千克（29.98 磅）
PRS‑4P125‑xx 16.1 千克（35.49 磅）
LBB 4428/00‑xx 14.5 千克（31.97 磅）
安装独立；19 英寸机柜
颜色碳黑色和银白色
环境要求
工作温度-5 ºC 至 +55 ºC（+23 ºF 至 +131 ºF）
存储温度-20 ºC 至 +70 ºC（-4 ºF 至 +158 ºF）
相对湿度15% 至 90%
气压600 至 1100 hPa
附件
数量组件
1 PRS‑xPxxx‑xx 或 LBB 4428/00‑xx 功率放大器
1 电源线
1 用于 19 英寸机柜安装（大型）的支架套件
1 支脚套件
1 连接器套件
