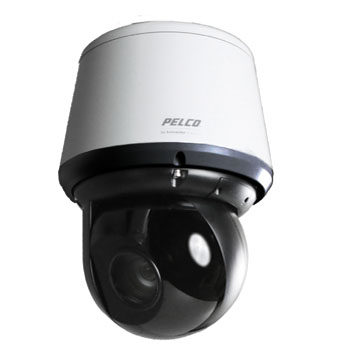

P2230L-ESR 派尔高Pelco PTZ室外摄像机
Spectra® Pro IR 系列 IP PTZ 室外摄像机
 高速 PTZ 球罩，30X 型号，全高清分辨率，WDR，低亮度性能
 产品特性
• 850 nm IR 照明达 150 m
• H.265、H.264 和 MJPEG 视频编码
• 倾斜范围 +15° 至 –90° 角度
• 光照低至 0.1 lux
• IR 照明，亮度根据变焦成比例
• 高达 120 dB 的真正宽动态范围 (WDR)
• 破坏和简单动作检测
• Pelco 的智能压缩技术
• 高达 1080p 全高清
• 高达 60 张图像/秒 (ips)
• 以太网供电 (802.3bt)，24 VAC，48 VDC
• 电子稳像器 (EIS)
• 含微型 SDHC/SDXC 卡，实现高达 2 TB 边缘存储
IR 照明，含查找功能
Pelco Spectra® Pro IR 系列可以在全黑环境中使用。红外照明 (IR) 具有基于变焦的成比例亮度，无需任何光线即可创建距离摄像机 150 m 以内的可见画面。
IR 波长为 850 nm，可以为没有可见光或光污染受监管的地方提供几乎检测不到的光源。
Pro IR 系列提供更宽的倾斜范围，使摄像机可以观察地平面上 15 度角的范围（视野中心）。
全高清摄像机
Spectra Pro IR 系列提供全高清 1080p 30x 光学变焦摄像机，可在高达 60 帧/秒下运行，可提供高达 120 dB 的真正宽动态范围 (WDR)。新摄像机具有 30x 光学变焦。
嵌入式功能
各型号中包含内置式视频分析（如破坏和简单动作检测）。Spectra Pro IR 还允许有最多 8 个可配置隐私区域。
提供自动或手动白平衡模式，可应对日间和夜间照明不佳的情况。Spectra Pro IR 支持最大容量为 2 TB 的板载本
地存储器（未提供），通过 ONVIF Profile G 协议或 FTP 可轻松访问此存储器。
视频编码
Spectra Pro IR 系列提供三种视频编码方法：H.265 Mainprofile、H.264 High/Main/Baseline Profile 和 MJPEG。
直观的设计
Spectra Pro IR 系列与 Spectra 一样，同样具备易安装和易维护的特点。
VMS 集成
Spectra Pro IR 可以轻松连接到 Pelco IP 和混合视频系统，例如 VideoXpert、Endura 2.0（或更高版本）以及 Digital
Sentry 7.3（或更高版本）。该摄像机还与 Digital Sentry NV(DS NV) 兼容，后者是一种功能齐全的视频管理软件，。DS NVS 包含四个免费的
Pelco IP 许可证，允许管理多达 64 台摄像机的视频。
Pelco 致力于成为业界最开放、集成度最高的摄像机提供商，为此，Spectra Pro IR 集成了众多第三方软件和视频管理系统 (VMS)，而且此名单还在不断扩大。
• 带有浅灰色涂层的室外悬吊型 RAL7047
• 铝制结构
• IK10 玻璃除外（玻璃 IK7）
• 4X 型和 IP66
• 使用 1 1/2 英寸 NPT 螺纹
• 包含遮阳罩、加热器和风扇
• –40° 到 60°C（–40°F 到 140°F）的持续工作温度
摄像机/光学
传感器类型1/2.8 英寸 CMOS 传感器
光学变焦30X
数字变焦12X
最大分辨率1920 x 1080
镜头
f/1.6 ~ f/4.4，焦距：4.5 毫米（广角）~ 135 毫米（远距）
视角
水平59.8°（广角）~ 2.34°（远距）
垂直40.5°（广角）~ 1.48°（远距）
对角67.8°（广角）~ 2.77°（远距）
高宽比16:9
光敏度
彩色 (33 ms) 0.1 lux
彩色 (125 ms) 0.025 lux
黑白 (33 ms) 0.05 lux
黑白 (125 ms) 0.01 lux
黑白，有红外0.0 lux
90% 反射率灵敏度以 lux 为单位，f/1.6
（广角），30 IRE 时 45 dB 增益（30% 的信号电平）
昼夜摄像功能是
快门速度范围4/1 ~ 1/30,000 秒
信噪比>50 dB
红外滤光片是
真正的宽动态范围最高可达 120 dB；100 dB/IEC62676
光圈控制自动光圈，手动优先
背光补偿是
自动增益控制是
主动噪声过滤3D 噪声过滤
数字稳像 (DIS) 是
扫描逐行扫描系统
一般规格
结构铝制
电缆接入（底座盒）
悬吊式通过 1.5 英寸 NPT 悬吊安装架
重量（近似值） 设备运输重量
室外悬吊型 5.2 千克（11.5 磅）6.2 千克（13.7磅）
有效投影面积 (EPA)* 63.5 平方英寸（无装配架），109.8 平方英寸（有 IWM 系列装配架）
*假设阻力系数 0.8。气温和风速影响阻力系数，因此如需
更准确的 EPA，则必须通过实验决定阻力系数。
时钟实时时钟
IR 波长850nm
IR 范围150 米
报警
未受监控检测开启或关闭报警状态
输入两种报警，最大 3.5 VDC，最大3.5 mA
继电器输出两种输出，最大 ±30 VDC，最大150 mA
音频
输入/输出线路电平/外部麦克风输入；1 Vp-p最大信号电平
流嵌入式音频
推荐使用的安装架
IWM-SR、IWM24-SR 墙壁装配架，带或不带一体化 24 VAC、
100 VA 变压器；可用于墙角、护墙或支杆
安装
WMVE-SR 室外墙壁装配架；也可使用支杆安装
PP350/PP351 Spectra 球机护墙；墙壁/屋顶装配架
为了方便安装，Spectra Pro IR 系列带有铰链连接的
顶盖。这样在装配架上安装后，当装配架承受摄像机重
量时，可进行接线。
电源
WCS1-4 型（WCS 系列） 单路 24 VAC 室内摄像机电源
ECPS-48VDC-5A 48 VDC 室内电源
POE90U1BT-EUK 含 90 W HPOE 802.3BT 单端口供电器 EU和 UK 电源线
POE90U1BT-US 含 90 W HPOE 802.3BT 单端口供电器US 电源线
POE90U1BT 不含 90 W HPOE 802.3BT 单端口供电器
