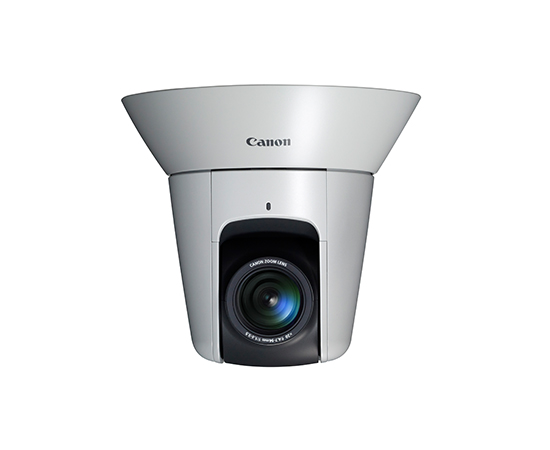

VB-H45/VB-H45B Canon佳能安防监控摄像机
选配件
室内圆顶外壳（透明） DR-41-C-VB
室内圆顶外壳（烟色） DR-41-S-VB
吊顶外罩 SS40-B-VB
吊顶安装套件 PC600-VB*
摄像机 传感器 1/3" CMOS （原色滤镜）
有效像素数 约210万像素
扫描方式 逐行扫描
镜头 自动对焦光学20倍变焦镜头 （20倍数字变焦）
焦距 4.7 （W 端） ～ 94 mm （T 端）*1
F值 F1.6 （W 端） ～ F3.5 （T 端）
可视角度 长宽比16：9 水平：60.4° （W 端） ～ 3.2° （T 端）
垂直：35.1° （W 端） ～ 1.8° （T 端）
长宽比4：3 水平：46.3° （W 端） ～ 2.4° （T 端）
垂直：35.1° （W 端） ～ 1.8° （T 端）
日夜功能 自动/日间模式/夜间模式
最低照度 日间模式（彩色）0.05 lux（F1.6，快门速度 1/30 秒，SSC off，50IRE 时）
夜间模式（黑白）0.003 lux（F1.6，快门速度 1/30 秒，SSC off，50IRE 时）
对焦 自动/单次自动对焦/手动/固定在无限远
拍摄距离（从镜头前端开始） 日间模式：W端0.3 m ～ ∞， T端1.0m ～ ∞
夜间模式：W端1.0 m ～ ∞， T端1.5m ～ ∞
快门速度 1、1/2、1/4、1/8、1/15、1/30、1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/8000、1/16000 秒
曝光 自动/自动（无闪烁）/自动（快门优先）/自动（光圈优先）/手动
白平衡 自动/手动
荧光灯日光/荧光灯白色/荧光灯暖色/水银灯/钠灯/卤素灯
手动时： 单次白平衡/R增益/B增益
测光方式 中央重点测光/平均测光/点测光
曝光补偿 9 档
智能阴影控制（SSC） 自动/手动/不使用
自动时：3档
手动时：7档
去雾功能 自动/手动/不使用
自动时：3档
手动时：7档
AGC限制 6 档
防抖动 2 档（电子式）
运动自适应降噪 ○
水平旋转范围 340° （±170°）
垂直旋转范围 100° （吊顶时：-90° ～ +10°）
– 水平方向为0°
回旋范围 –
旋转速度 水平角速度：最大150°/秒
垂直角速度：最大150°/秒
服务器 图像压缩方式 JPEG、H.264
图像尺寸 1920×1080、960×540、480×270
1280×720、640×360、320×180
1280×960、640×480、320×240
图像质量 10 档
帧速率 JPEG：0.1 ～ 30 fps
H.264：1/2/3/5/6/10/15/30 fps
–帧速率可能会因为查看用PC的配置、同时观看的用户数、网络负荷、拍摄对象的动作、画质设定或其他等原因而降低
以下组合的场合
H.264（1） （1920×1080）和H.264（2）所有尺寸 同时传送时：15 fps
H.264（1） 所有尺寸和H.264（2） （1920×1080） 同时传送时：15 fps
H.264（1） （1280×960）和H.264（2） （1280× 960） 同时传送时：15 fps
H.264（1） （1280×720）和H.264（2） （1280× 720） 同时传送时：15 fps
I帧间隔 0.5/1/1.5/2/3/4/5 秒
同时连接用户数 最多30个用户＋1个管理员
– H.264最多10个用户
比特率控制 目标比特率： 64/128/256/384/512/768/1024/1536/2048/3072/4096/6144/8192/10240/12288/14336/16384 kbps
Area-specific Data Size Reduction 区域数据量削减功能（ADSR） 指定位置数: 最大8处
数据量削减等级：3档
安全 摄像机控制管理：管理员、登录用户、一般用户
连接权限：用户 （用户名和密码）、主机访问限制 （IPv4、IPv6）
IEEE 802.1X：EAP-MD5、EAP-TLS、EAP-TTLS、EAP-PEAP
加密通信：SSL/TLS、Ipsec
协议 IPv4、IPv6、TCP/IP、UDP、HTTP、FTP、SNMPv1/v2c/v3 （MIB2）、DHCP、DNS、AutoIP、mDNS、ARP、ICMP、POP3、NTP、SMTP、RTP/RTCP、RTSP、 SSL/TLS、IPsec、ONVIF、WV-HTTP （佳能独自）
ONVIF Profile Profile-S
音频压缩方式 G.711 μ-law （64 kbps）
音频通信方式 全双工（双方向通信）/半双工（单方向通信）
RTP、佳能通信协议
音频文件回放 ○（智能功能或外部设备触发事件时播放声音文件）
- 需要另购带放大器的扬声器
隐私遮盖 登录数：最大8 个，遮盖颜色：1 （从9种颜色中选择）
全景地图 ○
可视范围限制 ○
预置位 登录数：最大64处（+初始位置）
预置位巡回数：最大5条
智能功能（图像） 侦测种类：移动侦测、弃置侦测、遗失侦测、破坏侦测、通过侦测、入侵侦测
侦测设定：最大15个
非侦测区域设定：可
智能功能（声音） 音量侦测、尖叫侦测
事件触发种类 外部设备输入、智能功能 （图像）、智能功能 （音量）、定时、日夜切换
事件联结数：2
事件联结条件：OR、AND（事件顺序有、无）
上传 FTP/HTTP/SMTP（邮件）
事件通知 HTTP/SMTP （邮件）
日志通知 SMTP（邮件）
图像切割功能 数字PTZ
切割尺寸：640×360/512×288/384×216/256×144/128×72
640×480/512×384/384×288/256×192/128×96
扩张数字变焦 ○
最大数字变焦倍率选择 5倍/10倍/15倍/20倍
OSD文字 ○ 英语
–以下语言需要使用屏幕显示辅助工具
德语/西班牙语/法语/意大利语/俄语/土耳其语/简体中文/日语
夏时制设定 ○
平台 查看器 摄像机查看器
移动终端查看器
随附软件 摄像机管理工具
RM-Lite
录像影像实用程序
屏幕显示辅助工具
显示语言 德语/英语/西班牙语/法语/意大利语/俄语/泰语/土耳其语/简体中文/日语
操作系统和网络浏览器 Windows Vista，Internet Explorer 9
Windows 7，Internet Explorer 11/Chrome 50
Windows 8.1，Internet Explorer 11/Chrome 50
Windows 10, Internet Explorer 11/Microsoft Edge/Chrome 50
Windows Server 2008, Internet Explorer 9
Windows Server 2008 R2, Internet Explorer 11/Chrome 50
Windows Server 2012, Internet Explorer 10/Chrome 50
Windows Server 2012 R2, Internet Explorer 11/Chrome 50
确认支持的移动终端 Surface、iPad、iPhone、Nexus、Galaxy
接口 网口 LAN×1 （RJ45、100Base-TX（自动/全双工/半双工））
音频输入端口（LINE IN/MIC IN兼用） ϕ3.5 mm 迷你插孔接口（单声道）
LINE IN×1（连接到带放大器的麦克风）或MIC IN×1（连接到不带放大器的麦克风）
– LINE IN与MIC IN可以在设定页面切换
音频输出端口
（LINE OUT） ϕ3.5 mm 迷你插孔接口（单声道）
LINE OUT（连接到带放大器的扬声器）
外部设备输出端口 输入×2、输出×2
记忆卡 对应microSD记忆卡、microSDHC记忆卡、microSDXC记忆卡
记录内容：日志、图像（事件、手动、ONVIF、定时器、上传）
帧速率：JPEG 最大1 fps
H.264 最大30 fps
– 推荐使用CLASS10的记忆卡。未达到CLASS10的情况下，在录像时可能无法发挥最大性能。
另外，即便使用CLASS10的记忆卡，在同时进行录像和删除动作时，部分记忆卡也可能出现同样状况
其他 工作环境 温度
AC、DC、PoE供电：-10℃~+50℃
湿度
5%～85%（无冷凝）
保存环境 温度
-30℃ ～ +60℃
湿度
5% ～ 90%（无冷凝）
安装条件 天花板安装
– 与水平超过±5°，或在墙面上安装会对机械滑动部位造成极大负担，并影响部件寿命，因而无法保证在此状态下能够正常工作
电源 PoE供电（符合IEEE802.3at Type1标准）
外接电源：AC 24V/DC 12V
消费电力 PoE供电：最大约 9.2W*
DC供电：最大约 8.6W
AC供电：最大约 8.8W
* 要求供电设备为CLASS0（15.4W）
尺寸 （ϕ×H） ϕ132×155 mm
– 摄像机本体（不含吊装配件）
重量 约 1140 g
防破坏 –
防水防尘 –
其他 认证 EN55032 Class B, FCC part15 subpart B Class B, ICES-003 Class B, VCCI Class B, RCM AS/NZS EN55032 Class B, CNS13438 Class B, KN22 Class B, EN55024, KN24, EN50581
IEC/UL/EN60950-1
备注：*1 （W端）：短焦端、（T端） :长焦端
