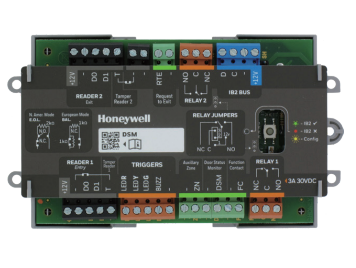

MPIDC1 MPI 外围设备 门禁控制模块

MPI 门禁控制模块（DCM）是一个单门门禁控制模块，并连接到 MPI 控制器。它提供对场所出入口的保护。添加多个 DCM
可以增加门禁点的数量，并且每个门禁控制模块都通过 IB2 数据总线与 MPI 报警主机进行通信。

• 提供单门控制且连接至 MPI 报警主机
• 2 个读卡器可选“进门”或“出门”
• 用于门锁控制的可编程继电器
• 可控制的读卡器，蜂鸣器和 3 个 LED
• 安装在远程机箱或控制器机箱
• 机盖和离墙防拆保护，可旁路
技术参数
产品规格 MPIDC1
电气
输入电压 标称 13.8 VDC (10–14.5 VDC)
闲置电流 60 mA
最大电流 185 mA ( 继电器触发时 )
门禁控制
读卡器电源 13.7 VDC, 1A
韦根数据 5 VDC
卡片类型 HID 卡片 : 26, 32, 34, 35 和 48 位
Mifare 卡片 : Classic 32 位和 Desfire 56 位 只读 CSN 号
EM4102 ASK125Khz: 最大 40 位
继电器 13.7 VDC (0 VDC 切换 )
门锁控制 12-30 VDC, 最大 3 A, 专用于电锁 ( 磁力锁或电锁 ) 电流限制 : 1.5A@12 VDC 在常开常闭端子
触发器输出 (x4)
LED R, LED Y, LED G, 蜂鸣器 50 mA 每个
防区 ( 输入 )
出门按钮 (RTE) 默认三态监测
门磁开关 (DSM) 默认三态监测
环境
工作温度 -10 至 +50 ° C / 仅限室内
工作湿度 最大 93% 无冷凝
物理
尺寸
含外壳尺寸 : 18 cm x 14 cm x 4 cm
无外壳尺寸 : 13 cm x 8.6 cm x 2.6 cm
含包装尺寸 : 21.5 cm x 15.0 cm x 4.5 cm
重量
含外壳重量 : 356 g
无外壳重量 : 120 g
含包装重量 : 453 g
