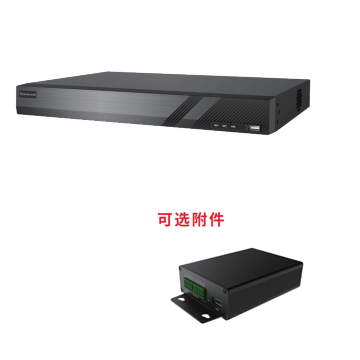

HVSN-2616 16路PoE网络视频录像机
霍尼韦尔全新推出的16路PoE网络视频录机HVSN-2616, 使用业界领先的SoC技术，能够提
供高清的实时图像及全帧率录像，是构建简单高效的数字高清IP 视频监控系统很好的选择。
霍尼韦尔推出的新一代PoE网络视频存储系统，以用户界面友好为出发点，从设备安装
到操控维护均简单易用。同时，视频数据存储的安全机制和设备本身的安全设计技术可
有效地保障系统的高稳定性、高可靠性。
霍尼韦尔HVSN-2616支持 12MP/ 8MP/6MP/5MP/4MP/3MP/1080P/720P等
多种格式分辨率，H.265/H.264高效编码压缩，即使在有限带宽的环境下仍能呈现超
高清画质图像浏览和实时录像，并通过先进高效的压缩编码格式，有效节约视频图像的
存储空间。同时提供本地实现图像浏览或录像回放。4K HDMI 高清输出和 1080P VGA 视频输出，方便而高效地
应用领域
霍尼韦尔HVSN-2616稳定可靠、安装便捷，基于7*24小时稳定运行，使其成为各种安
防、监控应用的理想选择。并为全高清网络监控系统能够提供4K高清实时录像，是构建
高清网络监控平台的最佳方案，广泛适用于各种应用场合，如商业楼宇、商场购物、酒店
宾馆、教育卫生、银行金融、住宅小区等。
产品特性
 高性能嵌入式处理器
• 16路视频接入
• 最大160Mbps 接入/输出带宽
• 支持2个SATA 3.0硬盘
• 支持16路PoE输出
• H.265/ H.264压缩格式
• HDMI/ VGA输出显示
• 支持语音对讲
• DC48V供电
技术参数
产品型号 HVSN-2616
系统
处理器 高性能嵌入式处理器
操作系统 嵌入式 LINUX
视频
视频输入 16 路
接入 / 输出带宽 144Mbps/144Mbps
视频编码 H.265/H.264
录像分辨率 12MP/ 8MP/6MP/5MP/4MP/3MP/1080P/1280×1024/960P/720P/960H/D1/CIF
视频码率 16Kbps~64Mbps
多画面分割 主输出 : 1/4/6/8/9/13/16, 辅输出 : 1/4/6/8/9
音频
音频编码 G.711(U/A)
语音对讲 双向对讲
录像与回放
录像帧率 PAL: 25fps, NTSC: 30fps
录像模式 手动录像 / 外部报警 / 动检 / 定时 / 智能分析报警
录像回放 16 路同步回放 , 本地解码能力 1 路 12MP 高清或 4 路 1080P
回放模式 即时回放、本地录像
搜索模式 按时间、日期、通道、事件及按标签检索
回放功能 回放、暂停、快进、快退、上一帧、下一帧、电子放大等
存储与备份
存储容量 2 x SATA3.0, 硬盘容量最大 10T
备份方式 USB 接口 (U 盘 , 移动硬盘 ), 网络备份
网络
网络协议 TCP / IP, IPv4, IPv6, UDP, PPPoE, DHCP, DNS, DDNS, UPnP, NTP, HTTP, SMTP, HTTPs, 802.1x, RTSP, RTP, RTCP,
WebSocket, SNMP, IGMP, ONVIF
集成协议 ONVIF(Profile S,G)
浏览器 Chrome, EDGE
接口
网络接口 1 x RJ45, 10M/100M/1000M 网络自适应
PoE 16 x RJ45, 100M, IEEE802.3AF/AT, 输出功率 ≤150W
USB 接口 2 x USB2.0
音频接口 1 x RCA 对讲输入 , 1 x RCA 本地输出
报警接口 选配 HVSN-A1606U, 支持 16 路报警输入和 6 路报警输出
HDMI 接口 1 x HDMI 输出 : 3840 × 2160 / 1920 × 1080 / 1280×1024 / 1024 × 768
VGA 接口 1 x VGA 输出 : 1920 × 1080 / 1280×1024 / 1024 × 768 ( 可配置和 HDMI 同源或异源 )
常规
电源 DC48V, 3.75A ( 随机电源适配器输出 DC54V, 3.33A)
功耗 ＜ 20W ( 不含硬盘 , 不含 PoE)
工作温度 -10℃ ~ +50℃ (14° F ~ 122° F)
工作湿度 10% ~ 90% 相对湿度 ( 无冷凝 )
产品尺寸 宽 380 mm × 高 45mm × 深 268 mm
产品重量 约 1.75Kg ( 不含硬盘 )
* 注意：产品设计与产品规格若有升级、变更，恕不另行通知
* 与 HUS 配合使用时须使用 H.264 或 H.265
可选附件
型号 HVSN-A1606U
报警输入 16 路
报警输出 6 路
USB 接口 1 x USB2.0
电源 5V/ 1A
功耗 ≤ 5W
工作温度 -10℃ ~ +50℃ (14° F ~ 122° F)
工作湿度 10% ~ 90% 相对湿度 ( 无冷凝 )
HVSN-2616-P16
16 路 PoE 网络视频录像机 , H.265/H.264, 16 路视频接入 , 16 路同时回
放 , 支持 16 路 PoE 输出 , 支持 2xSATA3.0 硬盘 , 1xHDMI 输出 , 1xVGA输出 , DC48V
HVSN-A1606U 通过 USB 与网络视频录像机通讯 , 支持扩展 16 路报警输入和 6 路报警输出
