KBD5000 派尔高(PELCO)数字系统控制键盘
简单介绍
派尔高(PELCO)数字系统控制键盘KBD5000 全功能，可互换的控制模块， PTZ 控制
派尔高(PELCO)数字系统控制键盘KBD5000 的详细介绍

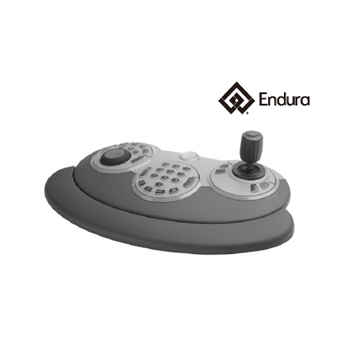

派尔高(PELCO)数字系统控制键盘KBD5000
全功能，可互换的控制模块， PTZ 控制
产品特性
• 控制位于键盘的三个可互换模块上
• 模块位置可以调整和旋转以适应用户的习惯
• 通过视频控制显示台界面，键盘可以控制系统
所有的摄像机
• 内置 USB 集线器供连接导出设备
• 可变速度，用于** PTZ 控制的矢量操纵杆
• 用于回放控制和菜单浏览的飞梭旋钮
• 预置位和巡检模式控制
• 内置扬声器
• Pelco 系统的组成部分
KBD5000 系列键盘是 Pelco 网络视频系统的控制器。 它是
实现所有用户功能的接入点。 KBD5000 系列与所有 Endura™
系列分布式、基于网络的视频产品兼容。
KBD5000 系列配置了三个安装在键盘底座上的控制模块。
模块可以放入任何底座，是一个为左手或右手操作定制
的键盘。
以下三个模块和键盘包括在一起：
• 带有镜头光圈和聚焦控制键的可变速矢量操纵杆。桶形操 纵杆为固定速度和可变速度定位系统提供**的云台控 制。 拧动操纵杆将使镜头放大和缩小。 操纵杆和操纵杆 上面的按钮还可以用于浏览兼容 VCD5000 的屏幕编程菜 单。
• 用于回放和菜单浏览的飞梭旋钮。控制旋钮包含四个发光 的功能键。 每个键的颜色与连接到用户界面的监视器上 显示的图标颜色一致。 这种直观颜色的匹配设计使用户 不需要向下读键盘文字标识就可以浏览屏幕上的菜单。
• 用于摄像机和监视器控制的键盘。按键选择摄像机、监视 器和要查看的摄像机号码。
KBD5000 系列在设备的底座上融合了独特的腕托设计。
上下文感应帮助键是该键盘的另一个独特功能。 另外，
通过 KBD5000 的 USB 端口可容易地完成导出。
KBD5000 系列可以逻辑配置，可以给系统添加任意数量
的键盘。 在与Pelco 的新用户界面 (UIs) 、网络视频录像机
(NVRs) 、编码器、数字视频录像机 (DVRs) 和视频控制台相
结合时， KBD5000 是完整网络视频控制系统的一个组成 部分。
型号
KBD5000 桌面键盘带有完全切换和编程功能的
互换控制模块、并具有PTZ 功能的操纵
杆和回放控制旋钮
随机附件
一个外部电源
3 条电源线 (1 条美国标准线，1 条欧洲标准线和 1 条英国标准线)
电源
输入电压100-240 VAC、50/60 Hz
输出电压12 VDC
输出功率20 W
输入连接器类型通用，可互换
输出连接器类型2.5 mm 桶型
键盘基座
键盘接口USB 2.0
电缆USB、封闭式、5.0 m (16.4 英尺)
输入电压12 VDC
输入电流1.3 A ( *大)
上行端口USB 2.0 (USB B 型连接器)
下行端口两个 USB 2.0 高/ 全/低速 (USB A 型连
接器)
音频输出嵌入式扬声器或插入式耳机，每通道
8 欧姆负载输入 0.5 瓦功率
音频输入插入式麦克风、单声道、 (30-350 mVpp)
；或线路输入、立体声 (0.35-2.0 Vp-p)
键盘模块
键盘键区0-9 个键、摄像机、监视器和多画面
切换键
操纵杆全比例水平俯仰，可变速度；带有变
焦，光圈和聚焦控制
飞梭旋钮按比例、快进、快退和视频传输。
VCD5000 视频控制显示台屏上的菜单
浏览
模块连接器三个 ( 每个模块一个) ， USB 1.1
小型USB
概述
尺寸
无腕托支持7.86" D x 14.78" W x 4.6" H
(19.96 x 37.54 x 11.68 cm)
有腕托支持9.94" D x 16.88" W x 4.6" H
(25.25 x 42.88 x 11.68 cm)
重量
单元重量
无腕托支持1.22 kg (2.68 lb )
有腕托支持1.51 kg (3.32 lb )
运输重量2 kg (5 lb )
环境
环境温度70° 至 74°F (21°至 23°C)
工作温度32°至 104°F (0°至 40°C)，在设备通风时
存储温度-40° 至 149°F (-40°至 65°C)
工作湿度*大 96%
