UDI5000-CAM 通用设备接口

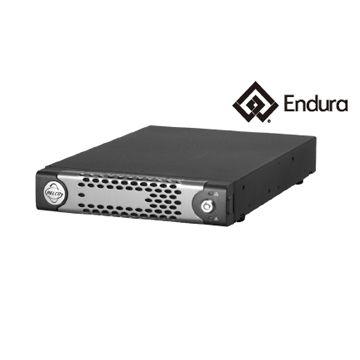

Endura® UDI5000-CAM 通用设备接口
用于 ENDURA 和第三方摄像机的灵活集成平台

产品特性
• 符合 UDI5000-CAM ONVIF Profile S 标准
• 同时运行各种不同的驱动程序，支持 MPEG4 或 H.264 标准的第三方 IP 摄像机
• 处理 Endura® 和每台第三方 IP 摄像机之间的命令和控制转化，支持 PTZ 协议
• 适用于支持 RTP、RTSP、TCP、HTTP Polling 和若干自定义传输协议的摄像机
• 实现摄像机视频流参数标准化，以支持 Endura 的可扩展、实时监控和录像功能
• 独立配置的小型服务器可容纳多达16 路标准分辨率视频流或百万像素视频流（取决于摄像机、厂商和带宽）
• 无需额外的摄像机连接许可证
型号
请参考下表，选择适当的 UDI5000-CAM 型号。例如，配备欧制电源线的设备型号是 UDI5000-CAM-EU

随机附件
电源线2 根电源线（符合国家指定标准）注意：销往中国的设备不含电源线
可选附件
RK-UDI5000 UDI5000-CAM 机架安装套件；可选 1 RU 机架安装组件、硬件和电源支架
支持的摄像机型号
UDI5000-CAM 支持多家 IP 设备厂家的摄像机。如需所支持摄像机的完整清单，请咨询客服
系统
操作系统嵌入式 Linux™
网络
接口1 千兆位以太网 RJ-45 端口 (1000Base-T)
前面板指示灯
按钮   电源
指示灯
电源     通电时呈蓝色
网络     活动绿色，琥珀色，红色
设备状态   绿色，琥珀色，红色
电源
功耗31.2 W，107 BTU/H
电源输入12 VDC ±10%
环境指标
工作温度       10° 至 35°C（50° 至 95°F），设备通风口处
存储温度       –40° 至 65°C（–40° 至 149°F）
工作湿度       20% 至 80%，非冷凝
最大湿度梯度   每小时 10%
工作高度       –15 米至 3,048 米（–50 英尺至 10,000 英尺）
工作振动        在 3 Hz 至 200 Hz、转速每分钟 9.5 倍频程时0.25 G
注意：设备通风口处的温度可能远远高于室温。温度受机架配置、地板布
置、空调策略和其他因素的影响。为防止性能故障和设备损坏，请确保设备温度始终维持在工作温度范围内。
物理特性
结构     钢壳
涂层
前面板    灰色金属，带黑色顶盖
机箱      黑色无光泽涂层
尺寸      31.3 x 21.6 x 4.3 厘米（12.32" 深 x 8.5" 宽 x 1.70" 高）
安装台式  （脚垫）或机架（每台 1 RU，要求使用可选的机架安装套件）
单位重量   3.0 千克（6.6 磅）
运输重量   3.6 千克（8.0 磅）
建议的 PC 配置要求
Web 浏览器   Microsoft® Internet Explorer® 7 或更高版本
媒体播放器    Adobe® Flash® Player 3.0
ENDURA 系统兼容性要求
WS5200     版本 2.1 或更高版本
VCD5202    版本 2.0 或更高版本
NET5402R   版本 2.0 或更高版本
认证
• CE，A 类
• FCC，A 类
• UL/cUL 标准
• C-Tick
• CCC
• 符合 ONVIF v1.02 标准
