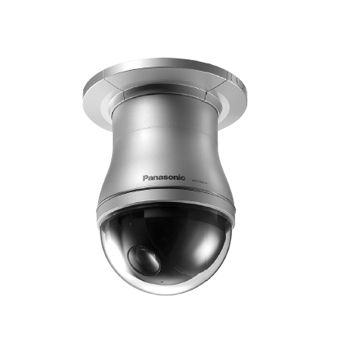

WV-CS950/CH 松下模拟球机
水平清晰度：540线(彩色模式) 570线(黑白模式)。
最低照度：0.001Lux(SENS UP模式)。
300倍变焦(30倍光学 / 10倍电子变焦)。
智能功能：自动跟踪功能 / 场景变化检测功能。
型号
WV-CS950/CH
WV-CS954CH
一般规格 传感器1/4型行间转移CCD
有效像素 752(H) × 582(V)像素
扫描范围 3.6(H) × 2.7(V)mm
信号 PAL / CCIR
同步 内同步 / 电源同步 / 多工垂直驱动(VD2)
扫描方式 2:1隔行扫描
扫描频率 水平：15.625kHz， 垂直：50Hz
视频输出 VBS：1.0V [p-p] / 75Ω(BNC端口)
水平清晰度 彩色模式 540线(典型HIGH模式) 480线(NORMAL模式)
黑色模式 570线 最低照度
彩色模式：0.5Lux 黑白模式：0.04Lux SENS UP模式：0.001Lux
动态范围 54dB(typical)
信噪比 最低50dB(AGC：关)
工作环境温度 -10˚C ~ +50˚C 湿度：最大90%(无冷凝)
电源和电源功耗 AC 220V ~ 240V，50Hz，13W AC 24V，50Hz，13W
尺寸 ø154.5mm(D) × 233mm(H)
重量(约) 2.2kg
旋转和俯仰 旋转范围 360°无极
旋转模式 手动，自动，手动预置位调用，顺序预置位切换
旋转速度*手动：约0.065˚/秒 ~ 120/秒，8级，16级，64级 预置位置：约400/秒
俯仰角度 -5˚ ~ 185˚(根据俯仰角度而定)
俯仰模式 手动，手动预置位调用，顺序预置位切换
俯仰速度* 手动：约0.065˚/秒 ~ 120/秒，8级，16级，64级 预置位置：约400/秒
*实际速度根据所选的控制器类型而定
镜头
变焦比率 300倍(30倍光学变焦+10倍率电子变焦)
焦距 3.8mm ~ 114mm
最大光圈比
1:1.4(广角) ~ 3.7(望远)物距 1.5m
光圈范围 F1.4 ~ 22，关闭
视角
水平：1.9°(望远) ~ 52°(广角) 垂直：1.4°(望远) ~ 40°(广角)
控制方式 多工同轴，RS-485
控制功能
旋转 / 俯仰，变焦和聚焦，256个预置位置，基点位置，巡视位置
