Pelco ES3012-5W 派尔高护罩云台一体机

ES3012 系列一体化定位系统

ESPRIT® 高性能云台，可同轴视控 (COAXITRON®)
产品特性
• 集解码器、云台，和不外露导线的防护罩为一体
• 可选的 ImagePak® 一体化光学组件
• 接线快速而简捷
• 可变速度 – 高级变速电机技术
• 360° 连续水平转动
• 区域屏蔽 – 可以设置 8 个区域（区域大小可设置）并可以设置成盲区
• 可在 90 mph 风速下正常工作，能承受最大风速达到 130 mph
• 在风速 50 mph 时的水平预置速度为 100°/ 秒，在风速 90 mph 时为50°/ 秒
• 垂直转动范围：自水平方向 +33° 至 -83°
• 预置位
• 低维护设计，无需调整齿轮
• 轻铝结构

• 符合 NEMA 类型 4X 和 IP66 标准

Pelco 的 Esprit® ES3012 系列 一体化定位系统 将一个云台，防护罩和解码器灵巧的结合成一个便于安装的小型系统。屏幕显示友好的菜单设置界面，方便用户设置和使用。

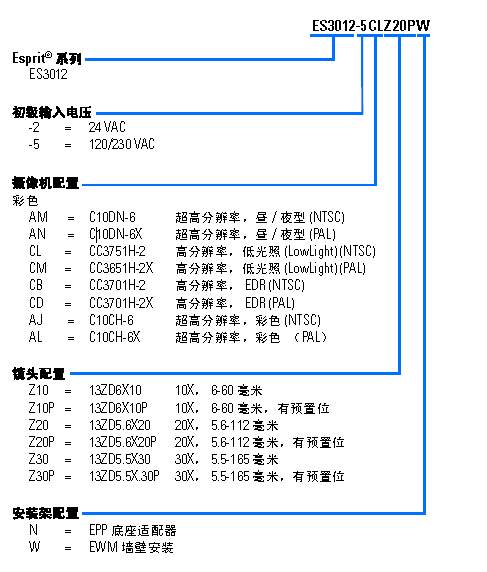

ES3012 系列可作为标准型或 ImagePak 方式选择。Esprit ImagePak系统将标准系统的创新性设计和用户选择的部件在厂内组合起来。提供高分辨率、昼/ 夜型和彩色摄像机的多种选择。标准系统不包括摄像机和镜头部件。此系统可使用任意的 24 VAC 摄像机和镜头组合，最大可达 12.10 英寸长 x 3.45 英寸宽 x 3.17 英寸高
（30.73 x 8.76 x 8.05 厘米）。

基本型号
ES3012-2 标准 Esprit 一体化定位系统（云台，防护罩
和解码器）， 24 VAC，无安装架
ES3012-5 除使用 120/230 VAC 外，与 ES3012-2 一样
ES3012-2N 标准 Esprit 一体化定位系统，24 VAC，有 EPP
基座适配板
ES3012-5N 除使用 120/230 VAC 外，与 ES3012-2N 一样
ES3012-2W 标准 Esprit 一体化定位系统， 24 VAC，有
EWM 墙壁安装架
ES3012-5W 除使用 120/230 VAC 外，与 ES3012-2W 一样
建议使用的安装架
Esprit 系列包括墙壁、基座、墙角、护墙和支撑杆安
装等。
PM2000/PM2010 带有电缆馈通的基座安装架。使用于带有
基座适配板的 Esprit 系统。
相关产品
IPS-RDPE-2 远程数据端口。24 VAC，墙壁/ 支撑杆安装
视频/ 数据外接盒。当连接 IPS-RMK 时，可
以本地控制/ 编程。（不能上传。）
IPS-RMK 远程监视器套件。包括 TFT-LCD 监视器、手
持 PDA、电缆和便捷工具包。可以查看摄像
机视频、本地 PTZ 控制和系统设置。
TXB 系列译码器板支持型号特定的 AD Manchester、
Hernis、Bosch (Philips, Burle)、Sensormatic、
Vicon、TASS 和 NTCIP 协议。
建议使用的电源
MCS 系列多路 24 VAC 室内摄像机电源
WCS 系列单路/ 多路 24 VAC 室外摄像机电源
建议使用的控制器
所有 Pelco 的多画面处理器，矩阵切换（CM6700、CM6800、CM9700 系列、
MPT9000 和 MX4000 系列）和 PelcoNet™ 系列。
推荐使用的键盘
（仅用于直接模式操作）
KBD200A 桌面键盘，控制多种速度 PTZ
KBD300A 桌面键盘，控制变速 PTZ
注意： 在直接模式下，KBD 键盘要求与远程键盘配线工具箱 (KBDKIT) 配合
使用； 2 线控制多达 16 个菊链式接收机。键盘输出： Pelco P 协议， 4800
波特率。
