CM6700 系列矩阵
CM6700 小型矩阵（16x4）
CM6700-MXB2-X 矩阵控制器；16输入；2路输出；同轴/RS-422
CM6700-MXB4-X  矩阵控制器；16输入；4路输出；同轴/RS-422
CM6700-VMC2-X  2路输出扩展卡

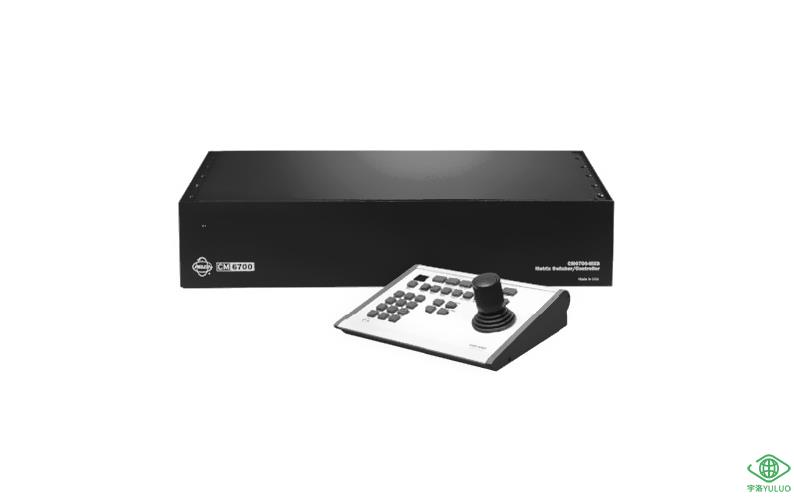

CM6700-MXB4-X 派尔高 PELCO 矩阵切换器
产品特性
• 16 路视频输入2 路或 4 路视频输出
• 20 个字符的摄像机标识
• 时间24 小时制或上午/下午格式日期4 种格式
• 18 路带提示信息的报警器输入
• 视频输入可以单独选择为端接或环接
• 与同轴视控 Coaxitron® 兼容
• 带预置位调用的独立监视器顺序切换
• 与 Pelco 的 RS-422 D 或 P 协议兼容
• 摄像机控制选择： 同轴视控 Coaxitron® 或 RS-422每部摄像机都可以 独立选择
• 控制 Genex® 多画面处理器
• 可选择的数据端口 – RS-232/RS-422/RS-485
• 密码保护的菜单编程
• 分配给特定的用户以防止非授权的访问
CM6700 型矩阵切换器 / 控制器是一款价格合理、用途广泛、功能的交叉点矩阵切换器。CM6700 *多可连接 8 个键盘，这
些键盘的任何一个都可以对 16 路视频输入和*多 4 路视频输出进行切换和控制。CM6700 矩阵切换器的设计使得它可由桌面键盘或外部计算机系
统进行远程控制。
通用机架安装系统允许支持不同的安装方式，既可以在 19 英寸的机架安装（前装或后装），也可以墙壁或架式安装。这样，大
量的视频线缆便可以路由到方便的地方，如电话室等，而不必在操作员处。
直观易读的屏幕菜单使得对 CM6700 的编程更加简单易行。（CM6700 的编程菜单甚至还可以切换成西班牙语。）用户可控
制显示时间和日期、操作模式、摄像机号码和 20 个字符的标题，以便容易快速地识别屏幕上的视频。在不同的照射条件下，显示
的字符都是白字黑边。字符可以显示在显示器的任何位置，并且可以打开或关闭。
CM6700支持两个系统宏指令或保留序列，以能够同时将多达 4台摄像机迅速接通到 4 台监视器。保留序列包括调用正确装配
（PTZ 或球机）接收机的预置位。
当接收到一个报警信号后，CM6700 系统会将发出报警信号的摄像机切换到选定的监视器上。如果收到报警信号的时候，PTZ 功
能正在进行，那么一个警报消息将会悬浮出现在屏幕上。报警发生后会通过合适（PTZ 或者球机）的接收机自动地调用摄像机的
预置位，将图像定位。报警可以通过键盘确认或者禁用触点延时之后**。两个外接的报警器输入，报警后可以启动保留序列。
一个 C 型的报警器继电器输出可自动激活报警录像机或其它设备。此外，这个继电器可以由系统键盘进行手动控制。
