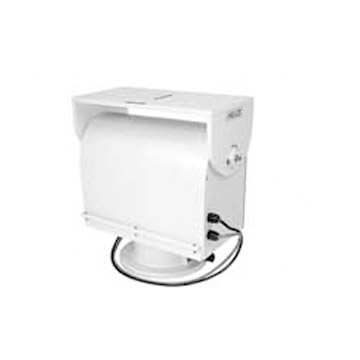

PT1280P/PP /PT1280SL/PP 系列派尔高PECLO云台

型号PT1280P / PT1280SL 系列
类型室外、重型、馈通
工作电压120 VAC
机械特性
平移在水平面上移动：0-355 o (PT1280P) ； 360 o (PT1280SL)
速度6 o/ 秒 ±1 o
扭矩50 英尺– 磅，额定电压
倾斜在垂直面上以 ±90 o 移动
速度3 o/ 秒 ±0.5 o
扭矩100 英尺– 磅，额定电压
最大负载100 磅(45.4 公斤)
倾斜台面至重心 5 英寸(12.7 厘米) 处
传动可调的蜗轮传动驱动装置
轴承
平移重型滚珠轴承
倾斜Oilite 青铜衬套
工作周期50% 工作周期；额定为 30 分钟
工作温度-10 o 至 120 oF (-23 o 至 49 oC)
输入电压120 VAC， 50/60 赫兹
电源要求
运转水平转动：0.48 A (57.5 VA)
垂直转动：0.48 A (57.5 VA)
启动水平转动0.60 A (72.5 VA)
垂直转动0.60 A (72.5 VA)
电源要求-
运转-
启动-
最大电流每根导线 2 A ( 仅限于 SL 型号)
最大工作距离* PT1280P(6 芯导线）
电缆尺寸20 AWG (0.5 毫米2)
18 AWG (1.0 毫米2)
16 AWG (1.5 毫米2)
最大距离A：489 英尺(149 米)
778 英尺(237 米)
1,235 英尺(376 米)
B：5,800 英尺(1,767 米)
8,250 英尺(2,515 米)
13,000 英尺(3,962 米)
最大工作距离* 7 芯导线
电缆尺寸20 AWG (0.5 毫米2)
18 AWG (1.0 毫米2)
16 AWG (1.5 毫米2)
最大距离A：978 英尺(298 米)
1,556 英尺(474 米)
2,470 英尺(752 米)
电机二相感应型，瞬时反转
限位开关每个( 云台) 5 A ；外部调整
注：
1. 从控制器到云台的距离 (A) 与从中继箱到云台的距离相同。
2. 使用低电压控制器 (24 VAC) 和一个中继箱能够延长最大工作距离。从控制器到中继箱的距离 (B) 在所有的用途中都一样。
3. 计算距离长度时假设两个电机（云台）在运转及电缆中的电压降为10%。
