IPL Pro S3爱思创EXtron IP Link Pro 控制处理器

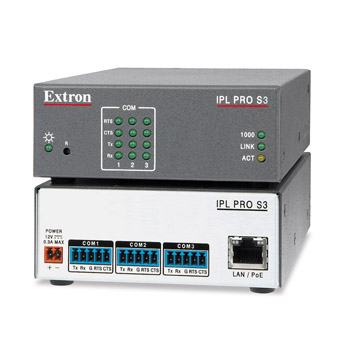

Extron IPL Pro S3 是一款紧凑的高性能控制处理器，带 3 个双向串行端口。与所有 IP Link^® Pro 控制处理器一样，IPL Pro S3 具有更强的能力、更快的速度和更多的内存。它采用高级安全标准和千兆以太网，确保了在标准网络架构的基础上与多个 TouchLink^® Pro 触摸屏相兼容。它可通过 Global Configurator^® Plus 或 Professional 进行配置，作为单独的控制处理器用于较小型系统。它还可以与一台 IPCP Pro 控制处理器级联成组，通过 Global Configurator Professional 进行配置或使用 Global Scripter^® 进行编程，以用于更复杂的系统。

IPL Pro S3 兼容 GlobalViewer^® Enterprise 软件，可通过计算机网络进行完整的集中式视音频资源监视、管理和控制。它可作为主要或辅助控制处理器，用于需要在单个视音频系统中控制多个设备的应用环境。

特性

• 支持 TouchLink Pro 触摸屏和网络按键面板
• 支持行业安全标准的通信协议 — 所有 IP Link Pro 型号均使用行业标准通信协议，包括 HTTP (不安全)、HTTPS、SSH、SFTP、SMTP、NTP、Discovery Service、DHCP、DNS、ICMP、802.1X 和 IPv4。
• 2 个支持硬件和软件握手的双向 RS-232 串行端口 — 可控制两个 RS-232 设备的螺丝锁定串行端口。
• 1 个支持硬件和软件握手的双向 RS-232/RS-422/RS-485 串行端口 — 可与一个 RS-232/RS-422/RS-485 串行可控设备进行通信的螺丝锁定串行端口。
• 支持常用的 BMS (建筑管理系统) 协议，如 BACnet、KNX 和 DALI — 这些协议可以对机电系统，包括暖通空调、灯光、电力、消防和安保设施等进行集中式监视和控制。
• 通过标准以太网络管理、监视和控制视音频设备
• 中央部署 - 使用主控制处理器来部署所有的系统文件、配置和程序 — 通过上传所有项目文件至主控制处理器来快速部署控制系统。主控制处理器会自动地将文件传输至系统内的其它联网触摸屏、控制处理器和按键面板。
• 以太网供电功能可使控制处理器通过单根以太网电缆获取电源及进行通信，无需本地电源
• 支持 10/100/1000Base-T
• 支持以太网可控设备 — 许控制多个具有以太网连接功能的视音频设备，如显示器、切换器和信号源。
• 自动时钟同步使触摸屏能够显示准确的时间和日期
• 支持控制系统同步 — 在发生网络或电源故障时，同步功能可使用户保留并恢复已配置的终端设备的状态。
• 前面板端口状态指示灯
• 多级密码保护 — 可根据不同的用户职能设置安全级别。
• 使用 Extron 控制系统软件进行完全的定制 — GUI Designer 可配合 Global Configurator Plus、Global Configurator Professional 或 Global Scripter 使用。
• 分别与 Global Configurator 和 Global Scripter 配合使用的 Pro 系列设备驱动程序库和模块 — 使用 Extron Global Configurator 设备驱动程序和 Global Scripter^® 模块快速开始并执行项目，用以控制各种显示器和信号源设备，如投影机、平板显示器和蓝光播放器。Extron 提供了多种经完整测试的以太网、串行和红外设备驱动程序以及模块。
• 支持 802.1X 验证 — 支持 IEEE 802.1X 验证标准，提供基于端口的网络访问控制。
• 经 JITC 认证 — 成功通过了政府机构和其它关键任务环境所使用的互通性和信息保障测试。
• 1U 高、1/4 机架宽的金属外壳
• 阻燃级 – 符合 UL 2043 关于热量和烟雾排放的要求，不包括电源

兼容的用户界面
TLP Pro 320C 3.5" Cable Cubby 专用 TouchLink Pro 触摸屏
TLP Pro 525T 5" 桌面型 TouchLink Pro 触摸屏
TLP Pro 525M 5" 墙面安装型 TouchLink Pro 触摸屏
TLP Pro 525C 5" Cable Cubby 专用 TouchLink Pro 触摸屏
TLP Pro 725T 7" 桌面型 TouchLink Pro 触摸屏
TLP Pro 725M 7" 墙面安装型 TouchLink Pro 触摸屏
TLP Pro 725C 7" Cable Cubby 专用 TouchLink Pro 触摸屏
TLP Pro 1022M 10" 墙面安装型 TouchLink Pro 触摸屏
TLP Pro 1025T 10" 桌面型 TouchLink Pro 触摸屏
TLP Pro 1025M 10" 墙面安装型 TouchLink Pro 触摸屏
TLP Pro 1220TG 12" 桌面型 TouchLink Pro 触摸屏
TLP Pro 1220MG 12" 墙面安装型 TouchLink Pro 触摸屏
TLP Pro 1520TG 15" 桌面型 TouchLink Pro 触摸屏
TLP Pro 1520MG 15" 墙面安装型 TouchLink Pro 触摸屏
TLP Pro 1720TG 17" 桌面型 TouchLink Pro 触摸屏
TLP Pro 1720MG 17" 墙面安装型 TouchLink Pro 触摸屏
TLI Pro 101 Touchlink 接口
兼容的按键面板
NBP 100 带 6 个按键的网络按键面板 - 美式 2 单元
NBP 200 带 10 个按键的网络按键面板 - 美式 3 单元
NBP 105 D 带 5 个按键的网络按键面板 - Decorator 型
NBP 106 D 带 6 个按键的网络按键面板 - Decorator 型
NBP 108 D 带 8 个按键的网络按键面板 - Decorator 型
NBP 110 D 带 10 个按键的网络按键面板 - Decorator 型
NBP 1200C 带网络按键面板的 Cable Cubby 接线盒
可选附件
MBU 123 用于 1/8、1/4 和 1/2 机架宽产品的薄型安装套件
PMK 155 用于最大 1/2 机架宽产品的杆式和 Cable Cubby 1252 MS 接线盒安装套件
RSB 126 Basic Rack Shelf for 6" Deep Products
RSU 126 用于 6" 深产品的通用型机架搁板套件
RSB 129 Basic Rack Shelf for 9.5" Deep Products
RSU 129 用于 9.5" 深产品的通用型机架搁板套件
XTP PI 100 用于 XTP 和 Pro 系列控制系统的电源合路器
兼容的软件
Global Scripter 用于 Extron 控制系统编程的集成开发环境
Toolbelt Setup, Management and Troubleshooting Utility
