LTC 1421/10 1/4"CCD,470TVL彩色摄像机,24VAC电源(带2.1mm镜头)
LTC 1422/10 1/4"CCD,470TVL彩色摄像机,24VAC电源(带3mm镜头)
LTC 1423/10 1/4"CCD,470TVL彩色摄像机,24VAC电源(带6mm镜头)

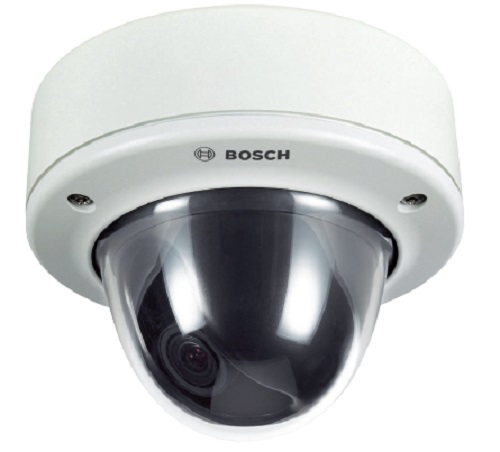

LTC 14xx 系列 FlexiDome 定焦球型摄像机

• 定焦摄像机装在 64 毫米（2.5 英寸）球型罩内
• 1/4 英寸格式标准清晰度和高分辨率
• 全套系列的彩色机型
• 可用 2.1 毫米、3 毫米或 6 毫米镜头
• 所有机型全部拥有高级 DSP 功能
• 背光补偿
• 具有线路锁定功能的 24 VAC 电源


型号：	FlexiDome I
镜头类型
LTC 1411	2.1 毫米 F/2.0
LTC 1412	3 毫米 F/2.0
LTC 1413	6 毫米 F/2.0
FlexiDome II
LTC 1421	2.1 毫米 F/2.0
LTC 1422	3 毫米 F/2.0
LTC 1423	6 毫米 F/2.0
型号	电压范围 , 彩色系统
LTC 141x/10，142x/10	12 至 28 VAC 或 VDC , PAL
LTC 141x/20，142x/20	12 至 28 VAC 或 VDC , NTSC
所有机型的功率均为 2 瓦。
图像传感器：隔行转移 CCD；1/4 英寸图像格式。

FlexiDome I	FlexiDome II
有效像素：
PAL	500 水平 x 582 垂直 , 752 水平 x 582 垂直
NTSC	510 水平 x 492 垂直 , 768 水平 x 492 垂直
水平分辨率：
彩色	330 电视线 , 470 电视线
信噪比（最小自动增益控制）	>46 dB , >48 dB
自动增益控制	18 dB , 20 dB
灵敏度 (3200 K)：
有效画面 (50IRE)	全视频
场景照度	4.5 lux (0.45 fc) , 22 lux (2.2 fc)
F/2 镜头，89.9% 场景反射率。
电子快门
PAL 机型：1/50 至 1/100,000 秒。
NTSC 机型：1/60 至 1/100,000 秒。

白平衡
连续跟踪 (ATW)：2500 K 至 9000 K。
白平衡存储 (AWB)：2500 K 至 9000 K。
视频输出：1.0 Vp-p，75 欧姆。
孔径失真校正：水平和垂直。
同步
线路锁定（当采用交流电时）：摄像机与供电线路零交叉同步，实现无滚动的垂直间隔切换。 可以通过外部方式连续地调整垂直相位延迟，从而在安装多个电源的应用场合实现垂直同步。
控制
线路锁定：可以选择开启/关闭
相位调整范围：330°
白平衡：自动跟踪白平衡 (ATW) 或自动白平衡保持 (AWB)
背光补偿：开启/关闭。
连接器
视频输出：BNC。
电源：接线板，电源端子与视频输出 BNC 隔离。

电缆引入内部连接。
安装
装在墙壁或天花板表面。
可以调节摄像机的监视位置：360° 水平；70° 垂直；360° 旋转。
视角：2.1 毫米镜头 - 90° 水平，68° 垂直。
视角：3 毫米镜头 - 53° 水平，38° 垂直。
视角：6 毫米水平镜头 - 36°x 水平，27° 垂直。
结构/外壳
聚碳酸酯 (PC) 球型罩，模压 PC/ABS 壳体。
尺寸：115 毫米（4.5 英寸）直径 x 77 毫米（3 英寸）高。
重量：0.4 千克（0.9 磅）。
设计用于室内使用。
工作温度	-10 °C 至 +45 °C（+14 °F 至 +113 °F）

存储温度	-25 °C 至 +70 °C（-4 °F 至 +158 °F）
湿度	0% 至 93% 相对湿度，无凝结
电磁兼容性
EMC 要求	电磁抗扰性，电磁辐射 B 类，FCC B 类。
安全	CE，UL，cUL

LTC 0610 系列 DinionXF 彩色摄像机



15 比特数字信号处理技术

• XF 超动态范围
• Bilinx 通信
• 星光技术
• 缺省快门
• 镜头向导
• 自动黑电平
• 视频移动探测
• 540 电视线清晰度


型号	额定电压
LTC 0610/11	12–28 VAC , 45–65 Hz
11–39 VDC
LTC 0610/21	12–28 VAC , 45–65 Hz
11–39 VDC
LTC 0610/51	85–265 VAC , 45–65 Hz
LTC 0610/61	85–265 VAC , 45–65 Hz
功耗	4 W
图像传感器	隔行转移 CCD 类型，1/2 英寸 图像格式
有效画面像素
PAL 型	752 水平 x 582 垂直
NTSC 型	768 水平 x 492 垂直
灵敏度 (3200 K)
灵敏度（全视频）1)	1.4 lx (0.14 fc)

灵敏度 50IRE1)	0.35 lux / 0.14 lux（星光技术）[0.035 fc / 0.014 fc（星光技术）]
最低照度 1)	0.18 lux / 0.08 lux（星光技术）[0.018 fc / 0.008 fc（星光技术）]
启用灵敏度提升时的最低照度	0.018 lux / 0.008 lux（星光技术）[0.0018 fc / 0.0008 fc（星光技术）]
水平清晰度	540 电视线
信噪比	> 50dB
视频输出	1 Vpp，75 欧姆
Y/C 输出	Y：1 Vpp / C：0.3 Vpp
同步	内部，可以选择线路锁定、HV 锁定和同步锁定（脉冲锁定）
快门	自动（1/60 (1/50) 至 1/500000），固定，无频闪，缺省
星光技术	自动，强制，关闭
灵敏度提升	关闭，自动累积最高提升 10 倍
自动黑电平	可以选择打开或关闭
动态范围	动态范围提升 32 倍
动态降噪	可以选择自动或关闭
轮廓校正	可以选择清晰度增强级别

灵敏度 50IRE1)	0.35 lux / 0.14 lux（星光技术）[0.035 fc / 0.014 fc（星光技术）]
最低照度 1)	0.18 lux / 0.08 lux（星光技术）[0.018 fc / 0.008 fc（星光技术）]
启用灵敏度提升时的最低照度	0.018 lux / 0.008 lux（星光技术）[0.0018 fc / 0.0008 fc（星光技术）]
水平清晰度	540 电视线
信噪比	> 50dB
视频输出	1 Vpp，75 欧姆
Y/C 输出	Y：1 Vpp / C：0.3 Vpp
同步	内部，可以选择线路锁定、HV 锁定和同步锁定（脉冲锁定）
快门	自动（1/60 (1/50) 至 1/500000），固定，无频闪，缺省
星光技术	自动，强制，关闭
灵敏度提升	关闭，自动累积最高提升 10 倍
自动黑电平	可以选择打开或关闭
动态范围	动态范围提升 32 倍
动态降噪	可以选择自动或关闭
轮廓校正	可以选择清晰度增强级别

逆光补偿	可以选择关闭、防区和电平
增益	可以选择自动（可选最大电平 28 dB）或固定电平
镜头座	C 和 CS
白平衡	可以选择自动跟踪白平衡 (2500 - 10000K)、自动白平衡保持或手控白平衡
视频移动探测	4 区，可以选择不同的灵敏度
报警输出	视频移动探测或 Bilinx
报警输入 (TTL)	不同级别的切换，+5 V 标称，+40 VDC 最大
报警输出继电器	最大 30 VAC 或 +40 VDC，最大 0.5 A 连续电流，10 VA
外部同步输入	可以选择 75 欧姆或高电阻
电缆补偿	无外部放大器时最长 1000 米（3000 英尺）同轴电缆（结合同轴电缆通信自动进行设置）
摄像机标识符	16 个字符的可编辑栏位，位置可选
镜头类型	自动探测手控、DC 和视频光圈，带 DC 光圈更改驱动装置：最大 50 mA 连续电流
视频光圈：11.5 ± 0.5 VDC，最大 50 mA 连续电流
遥控	双向同轴电缆通信

尺寸（高 x 宽 x 长）	59 x 67 x 122 毫米（2.28 x 2.6 x 4.8 英寸），不包括镜头
重量	450 克（0.99 磅），不包括镜头
三脚架固定	底部（隔离）和顶部 1/4 英寸 20 UNC
控制	通过软键操作的屏显菜单
操作温度	-20°C 至 +50°C(-4°F 至 +122°F)
存储温度	-25°C 至 +70°C（-13°F 至 +158°F）
操作湿度	相对湿度：20% 至 93%
存储湿度	相对湿度：最高 98%

LTC 0495/51C Dinion XF系列, 1/3"CCD, 540TVL日夜型摄像机,带红外滤光片,230VAC电源

LTC 0495/11C Dinion XF系列, 1/3"CCD, 540TVL日夜型摄像机,带红外滤光片,12VDC或24VAC电源

LTC 0495 系列 DinionXF 日/夜两用型摄像机

15 比特数字信号处理技术

• 高灵敏度
• 机械切换红外线滤镜，可在夜间保持良好的红外线灵敏度
• XF 超动态技术提供极宽的动态范围
• Bilinx 通信技术实现远端设置和控制
• 缺省快门消除了移动模糊
• 四区视频移动探测
• 540 电视线清晰度

型号	额定电压
LTC 0495/11	12 – 28 VAC , 45 - 65 Hz
11 – 36 VDC
LTC 0495/21	12 – 28 VAC , 45 - 65 Hz
11 – 36 VDC
LTC 0495/51	110 – 240 VAC , 45 - 65 Hz
LTC 0495/61	110 – 240 VAC , 45 - 65 Hz
功耗	4 W
CCD 类型	1/3 英寸隔行转移
有效画面像素
PAL 模式	752 x 582
NTSC 模式	768 x 492
灵敏度 (3200 K)
灵敏度（全视频）1)	2.4 lux (0.24 fc)

灵敏度 50 IRE1)	0.59 lux / 0.08 lux（黑白模式）
最低照度1)	0.24 lux / 0.038 lux（黑白模式）
启用灵敏度提升时的最低照度	0.024 lux / 0.0038 lux（黑白模式）
水平清晰度	540 电视线
信噪比	> 50 dB
视频输出	1 Vpp，75 欧姆
Y/C 输出	Y：1 Vpp / C：0.3 Vpp
同步	内部，可以选择线路锁定、HV 锁定和同步锁定（脉冲锁定）
快门	自动（1/60 (1/50) 至 1/500000），固定，无频闪，缺省
灵敏度提升	关闭，自动累积的连续时间最高提升 10 倍
自动黑电平	可以选择打开或关闭
范围	动态范围提升 32 倍
动态降噪	可以选择自动或关闭
轮廓校正	可以选择清晰度增强级别
逆光补偿	可以选择关闭、防区和电平

增益	可以选择自动（可选最大电平 28 dB）或固定电平
镜头座	CS（镜头最大伸出长度 5 毫米，0.2 英寸）
白平衡	可以选择自动跟踪白平衡 (2500 - 10000K)，自动白平衡保持或手控白平衡
视频移动探测	4 区，可以选择不同的灵敏度
报警输出	视频移动探测或 Bilinx
报警输入 (TTL)	不同级别的切换，+5 V 标称，+40 VDC 最大
报警输出继电器	最大 30 VAC 或 +40 VDC，最大 0.5 A 连续电流，10 VA
外部同步输入	可以选择 75 欧姆或高电阻
电缆补偿	无外部放大器时最长 1000 米（3000 英尺）同轴电缆（结合同轴电缆通信自动进行设置）
摄像机标识符	16 个字符的可编辑栏位，位置可选
镜头类型	自动探测手控、DC 和视频光圈，并改写 DC 光圈驱动：最大 50 mA 连续电流
视频光圈：11.5 ± 0.5 VDC，最大 50 mA 连续电流
遥控	Bilinx 同轴电缆通信
尺寸（高 x 宽 x 长）	59 x 67 x 122 毫米（2.28 x 2.6 x 4.8 英寸），不包括镜头

重量	450 克（0.99 磅），不包括镜头
三脚架固定	底部（隔离）和顶部 1/4 英寸 20 UNC
控制	通过软键操作的屏显菜单
操作温度	-20°C 至 +50°C / 4°F 至 122°F
存储温度	-25°C 至 +70°C（-13°F 至 +158°F）
操作湿度	20% 至 93% 相对湿度
存储湿度	最高 98% 相对湿度

LTC 0485/51C Dinion XF系列, 1/3"CCD, 540TVL日夜型摄像机,230VAC电源
LTC 0485/11C Dinion XF系列, 1/3"CCD, 540TVL日夜型摄像机,12VDC或24VAC电源
LTC 0485 系列 DinionXF 彩色摄像机

• 15 比特数字信号处理技术
• XF 超动态范围
• Bilinx 通信
• 星光技术
• 缺省快门
• 镜头向导
• 自动黑电平
• 视频移动探测
• 540 电视线清晰度


型号	电压范围
LTC 0485/11	12–28 VAC , 45–65 Hz
11–36 VDC
LTC 0485/21	12–28 VAC , 45–65 Hz
11–36 VDC
LTC 0485/51	85–265 VAC , 45–65 Hz
LTC 0485/61	85–265 VAC , 45–65 Hz
功耗	4 W
图像传感器	隔行转移 CCD，1/3 英寸格式
有效画面像素
PAL	752 水平 x 582 垂直
NTSC	768 水平 x 492 垂直
灵敏度 (3200 K)
灵敏度（全视频）1)	2.4 lux (0.24 fc)

灵敏度 50IRE1)	0.59 lux / 0.24 lux（星光技术）[0.059 fc / 0.024 fc（星光技术）]
最低照度1)	24 lux / 0.10 lux（星光技术）[0.024 fc / 0.01 fc（星光技术）]
启用灵敏度提升时的最低照度	0.024 lux / 0.010 lux（星光技术）[0.0024 fc / 0.0010 fc（星光技术）]
水平清晰度	540 电视线
信噪比	> 50 dB
视频输出	1 Vpp，75 欧姆
Y/C 输出	Y：1 Vpp / C：0.3 Vpp
同步	可以选择内部锁定、线路锁定、HV 锁定和同步锁定（脉冲锁定）
电子快门	自动（1/60 (1/50) 至 1/500000），固定，无频闪，缺省
灵敏度提升	关闭，自动累积最高提升 10 倍
自动黑电平	可以选择打开或关闭
范围	动态范围提升 32 倍
动态降噪	可以选择自动或关闭
轮廓校正	可以选择清晰度增强级别
逆光补偿	可以选择关闭、防区和电平

增益	可以选择自动（可选最大电平 28 dB）或固定电平
白平衡	可以选择自动跟踪白平衡 (2500 - 10000K)、自动白平衡保持或手控白平衡
视频移动探测	4 区，可以选择不同的灵敏度
报警输出	视频移动探测或 Bilinx
报警输入 (TTL)	不同级别的切换，+5 V 额定，+40 VDC 最大。
报警输出继电器	最大 30 VAC 或 +40 VDC，最大 0.5 A 连续电流，10 VA
外部同步输入	可以选择 75 欧姆或高电阻
电缆补偿	无外部放大器时最长 1000 米（3000 英尺）同轴电缆（结合同轴电缆通信自动进行设置）
摄像机标识符	16 个字符的可编辑栏位，位置可选
镜头类型	自动检测手控、DC、视频光圈、DC 光圈的驱动：最大 50 mA 连续视频光圈：11.5 ± 0.5 VDC，最大 50 mA 连续
遥控	双向同轴电缆通信
尺寸（高 x 宽 x 长）	59 x 67 x 122 毫米（2.28 x 2.6 x 4.8 英寸），不包括镜头
重量	450 克（0.99 磅），不包括镜头
三脚架固定	底部（隔离）和顶部 1/4 英寸 20 UNC

镜头座	C 和 CS
控制	通过软键操作的屏显菜单
操作温度	-20°C 至 +50°C（-4°F 至 +122°F）
存储温度	-25°C 至 +70°C（-13°F 至 +158°F）
操作湿度	相对湿度：20% 至 93%
存储湿度	相对湿度：最高 98%



LTC 3364/21 红外校正手动变焦镜头

1/3 英寸，2.8 – 6 毫米，DC 光圈，CS 型底座，F/1.4-200，4 针

商业类型： LTC3364/21
产品编号： F.01U.507.399

LTC 3384/21 自动变焦镜头

1/3 英寸，6 – 60 毫米，DC 光圈，CS 型底座，F/1.4-360，4 针

商业类型： LTC3384/21
产品编号： 4.998.137.571

 TC220PSX‑24 电源装置

230 VAC/20 VAC，50 Hz，20 VA

商业类型： TC220PSX-24
产品编号： 4.998.138.442

LTC 3364/31 Varifocal Lens

商业类型： LTC3364/31
产品编号： 4.998.137.56

TC220PS 电源装置

230 VAC/12 VDC，50 Hz，10 VA

商业类型： TC220PS
产品编号： F.01U.503.785

 TC1334 电源装置

120 VAC/24 VAC，60 Hz，30 VA

商业类型： TC1334
产品编号： F.01U.503.755

VP‑CFGSFT 配置软件

适用于配备 Bilinx 通信技术的摄像机，附带 VP-USB 接头

商业类型： VP-CFGSFT
产品编号： F.01U.500.481

 TC120PS 电源装置
 110-120 VAC/15 VDC，50/60 Hz，300mA

商业类型： TC120PS
产品编号： F.01U.503.752

VBC-265-11C 日夜两用型紧凑式摄像机，1/3CCD, 540线 PAL 12VDC/24VAC

VBC‑265 系列日/夜两用型紧凑式摄像机

高品质图像

• 超高清晰度（570 电视线感应器分辨率）
• 良好的夜间红外灵敏度
• 自动检测镜头
• 易于安装
• 交流或直流电源工作


型号	额定电压 , 范围
VBC‑265 ‑11 (C)	12 VDC 24 VAC 50 Hz , 10.8-39 VDC 12-28 VAC，45‑65 Hz
VBC‑265 ‑51 (C)	230 VAC 50 Hz , 85-265 VAC 45‑65 Hz
额定电压（VBC‑265‑11、VBC‑265‑11C）	12 VDC 24 VAC，50 Hz
额定电压（VBC‑265‑51、VBC‑265‑51C）	230 VAC，50 Hz
功耗	4 瓦
CCD 类型	1/3 英寸隔行转移
有效画面像素	752 x 582
水平分辨率	570 电视线感应器清晰度
日/夜	彩色、黑白、自动
动态范围	60 db（10 比特图像处理）
信噪比	> 50 dB
逆光补偿	开（中心窗口加权），关
增益	最大 20 dB

白平衡	可以选择自动跟踪白平衡 (2500 - 10000 K)、自动白平衡保持或手控白平衡
快门	自动（1/50 至 1/150000），固定，无频闪
自动黑电平	自动，连续，关闭
同步	可以选择内部锁定或线路锁定
镜头座	CS 型（镜头最大伸出长度 5 毫米 [0.2 英寸]），C 型底座，可与适配器环配合使用
镜头类型	手动、DC 和视频光圈自动检测，带超控 DC 光圈驱动：最大 50 mA 连续电流 视频光圈：11.5 ± 0.5 VDC，最大 50 mA 连续电流
远程控制	Bilinx 同轴电缆通信
摄像机ID	16 个字符的可编辑栏位，位置可选
报警输入 (TTL)	+5 V 额定，+40 Vdc 最大
报警输出	黑白
报警输出继电器	最大 30 VAC 或 +40 VDC，最大 0.5 A 连续电流，10 VA
视频输出	1 Vpp，75 欧姆
（3200 K，场景反射率 89%，F1.2）

全视频 (100 IRE)	有效画面 (50 IRE) , 有效画面 (30 IRE)
彩色	2.6 lx (0.26 fc) , 0.65 lx (0.065 fc) , 0.30 lx (0.03 fc)
黑白	1.04 lx (0.104 fc) , 0.26 lx (0.026 fc) , 0.012 lx (0.0012 fc)
尺寸（高 x 宽 x 长）	58 x 66 x 122 毫米（2.28 x 2.6 x 4.8 英寸），不包括镜头
重量	450 克（0.99 磅），不包括镜头
颜色	RAL 7035 浅灰色
三脚架底座	底部（隔离）和顶部 1/4 英寸 20 UNC
工作温度	-20°C 至 +50°C（-4°F 至 122°F）
存储温度	-40°C 至 +70°C（-40°F 至 +158°F）
工作湿度	20% 至 93% 相对湿度
存储湿度	最高 98% 相对湿度

VBC‑255 系列紧凑型彩色摄像机

• 高品质图像
• 超高清晰度（570 电视线感应器分辨率）
• 星光技术显著提升灵敏度
• 自动检测镜头
• 易于安装
• 交流或直流电源工作

型号	额定电压 , 范围
VBC‑255 ‑11 (C)	12 VDC 24 VAC 50 Hz , 10.8-39 VDC 12-28 VAC，45‑65 Hz
VBC‑255 ‑51 (C)	230 VAC 50 Hz , 85-265 VAC 45‑65 Hz
功耗	4 W，不含镜头
图像感应器	隔行转移 CCD，1/3 英寸图像格式
有效画面像素	752 水平 x 582 垂直
水平分辨率	570 电视线感应器清晰度
信噪比	50 dB
增益	最大 21 dB
电子快门	自动，1/50 至 1/125000 秒
孔径失真校正	水平和垂直，对称
逆光补偿	中心窗口加权
白平衡	自动感测 (2500 - 9000 K)
远程控制	Bilinx 同轴电缆通信

视频输出	1.0 Vpp，75 欧姆复合视频
线路锁定同步（仅限交流电）	摄像机与供电线路零交叉同步，实现无滚动的垂直间隔切换。 可以调整垂直相位延时（0 - 358 度），从而在采用多相位电源时实现垂直同步。
自由运行同步（关闭直流电源或 L/L 时）	内部晶体基准是所有机型的标准配置。
(3200 k)
有效画面 (30 IRE)	有效画面 (50 IRE) , 全视频
场景照度1) （彩色模式）	0.30 lux (0.03 fc) , 0.65 lux (0.07 fc) , 2.6 lux (0.26 fc)
图像感应器照度（彩色模式）	0.045 lux (0.005 fc) , 0.10 lux (0.010 fc) , 0.40 lux (0.040 fc)
场景照度1) （夜晚模式）	0.12 lux (0.012 fc) , 0.26 lux (0.026 fc) , 1.04 lux (0.104 fc)
图像感应器照度（夜晚模式）	0.018 lux (0.002 fc) , 0.040 lux (0.004 fc) , 0.16 lux (0.016 fc)
尺寸（高 x 宽 x 厚）	58 x 66 x 122 毫米（2.28 x 2.6 x 4.8 英寸）包括连接器
重量	0.45 千克（0.99 磅）
连接器	视频输出：BNC 视频/DC 光圈连接器：4 针 EIA-J

摄像机安装	顶部和底部，1/4 英寸 20 UNC
镜头座	C 和 CS
工作温度	-20°C 至 50°C（-4°F 至 122°F）
存储温度	-25°C 至 70°C（-13°F 至 158°F）
工作湿度	5% 至 93% 无冷凝
电源连接器 （VBC‑255‑11、VBC‑255‑11C）	推入式插口，不分极性，与视频输出端子隔离
电源连接器 (VBC‑255‑51)	双芯电源线，带欧洲插头
电源连接器 (VBC‑255‑51C)	双芯电源线，带中国标准插头

VBC-255-11C 紧凑型彩色摄像机，12 VDC/24 VAC，
商业类型： VBC-255-11C
产品编号： F.01U.214.806

高品质图像

• 超高清晰度（570 电视线感应器分辨率）
• 星光技术显著提升灵敏度
• 自动检测镜头
• 易于安装
• 交流或直流电源工作


LTC 0455/51C 1/3"CCD,540TVL彩色摄像机,230VAC电源

LTC 0455 系列彩色摄像机LTC 0455/11C 1/3"CCD,540TVL彩色摄像机,12VDC或24VAC电源



1/3 英寸格式 CCD 成像器

• 高灵敏度
• 易于安装
• 接受交流AC或直流DC电源

型号	额定电压 , 电压范围 , 系统
LTC 0455/11	12 VDC 24 VAC50 Hz , 10.8 - 39 VDC 12 - 28 VAC 45 - 65 Hz , PAL
LTC 0455/21	12 VDC 24 VAC 60 Hz , 10.8 - 39 VDC 12 - 28 VAC 45 - 65 Hz , NTSC
LTC 0455/51	230 VAC 50 Hz , 85-265 VAC 45 - 65 Hz , PAL
LTC 0455/61	120 VAC 60 Hz , 85-265 VAC 45 - 65 Hz , NTSC
功耗	4 瓦，不含镜头
图像传感器	隔行转移 CCD， 1/3 英寸图像格式
有效画面像素
PAL 模式	752 水平 x 582 垂直
NTSC 模式	768 水平 x 494 垂直
连接器	- 视频输出：BNC - 视频/DC 光圈连接器：4 针 EIA-J
电源

LTC 0455/11 和 LTC 0455/21	推入式插口，与极性无关，与视频输出端子隔离
LTC 0455/51	双芯电源线，带欧洲插头
LTC 0455/61	双芯电源线，带极化插头
摄像机安装	顶部和底部，1/4 英寸 20 UNC
镜头座	C 和 CS
尺寸（高 x 宽 x 厚）	58 x 66 x 122 毫米 （2.28 x 2.6 x 4.8 英寸） 包括连接器
重量	0.45 千克（0.99 磅）

VEZ-A5-WL AUTODOME 5000 墙壁安装

VEZ-A5-PP AUTODOME 5000 管道安装
VEZ-A5-IC AUTODOME 5000 天花板安装

VEZ-513-IWCR AUTODOME系列 960H,36X光学变焦，室内

VEZ-513-EWCR AUTODOME系列 960H,36X光学变焦，室外

AUTODOME 5000 PTZ 摄像机（720 电视线的感应器）

• 提供 432 倍变焦（36 倍扩展变焦，12 倍数字变焦）的真正的日/夜两用 PTZ 球型摄像机
• 高达 720 电视线的超高清晰度（在具有宽动态范围的情况下为 960H）
• 防暴外壳
• 隐私遮挡、图像增强、移动侦测和宽动态范围
• 包括室内和室外型号，适用于大量应用场合

系统 PAL 或 NTSC 图像感应器 960H，1/4 英寸 双扫描 CCD，720 电视线感应器清晰度 有效像素（水平x垂直） 大约 570,000；976 x 582 (PAL) 大约 480,000；976 x 494 (NTSC) 水平分辨率 720 电视线（960H，具有宽动态功能） 镜头 3.43 毫米 – 120 毫米 对焦 恒定、手动、聚光 光圈 自动、手动 光学变焦视场 (DxHxV) 广角：72.3° x 57.8° x 43.4°长焦：2.13° x 1.70° x 1.28° 增益控制 自动、手动 数字变焦 12 倍 灵敏度（典型） 30 IRE 白昼模式 0.1 lux 夜晚模式（黑白） 0.01 lux 电子快门速度 PAL 1/50 至 1/10000 秒 NTSC 1/60 至 1/10000 秒 宽动态范围 (WDR) On（开）、Off（关） 信噪比 >50 dB（在关闭自动增益控制的情况下） 白平衡 自动、手动、室内、室外、自动跟踪白平衡 视频输出 1.0 Vp-p / 75Ω，BNC 遥摄范围 连续 360° 俯仰范围 0° 至 180° 手动速度 每秒 0.5° 至 90° 预置位速度 每秒 5° 至 360° 预置位精度 0.225° 翻转 图像：180°机械：90° 输入电压 24 VAC，50/60 Hz 功耗（典型值） 室内型号 20 W（在没有加热器的情况下） 室外型号 50 W（在具有加热器的情况下） 隐私遮挡 20 个可单独配置的遮挡区域 数字降噪 2 DNR / 3 DNR 自动增益控制 自动、手动 逆光补偿 On（开）、Off（关） 按比例进行遥摄/俯仰 On（开）、Off（关） 图像增强 变焦、稳定、关 夜晚模式 打开、关闭或自动 自动灵敏度提升最大值 2 倍至 60 倍或关闭 预定位置 99 巡视路线 8 自动水平转动 4 预设巡视路线 8 摄像机设置/控制 RS-485 通信协议 Bosch OSRD、Pelco D/P 支持的语言 英语、荷兰语、法语、德语、意大利语、波兰语、葡萄牙语、俄语、西班牙语、简体中文

NIN-40012-V3 1/2.7"CMOS,720P，半球，F=3~10mm,12VDC/POE

1952 x 1092 (2MP

• 时尚的室内网络摄像机

• 720p 分辨率，可提供清晰图像

• 智能降噪最多可将带宽和存储需求降低 50%

• 用于本地录像的 SD 卡插槽

• FTP、Dropbox 和电子邮件报警

DINION IP 4000 HD

电源
电源	12 VDC  以太网供电额定 48 VDC
电流消耗	267 mA (12 VDC) 67 mA (PoE 48 VDC)
功耗	3.2 W
PoE	IEEE 802.3af（802.3at 类型 1） 功率级别：1 类
感应器
感应器类型	1/2.7‑英寸CMOS
感应器总像素	1952 x 1092 (2MP)
视频性能
灵敏度 –（3200K，反射率 89%，F1.4，30IRE）
颜色	0.25 lx
黑白	0.05 lx
动态范围	76 dB 宽动态范围 (WDR)
视频流
视频压缩	H.264；M-JPEG

数据流	多个可配置的 H.264 和 M-JPEG 数据流，可配置帧速率和带宽。 兴趣区 (ROI)
整体 IP 延迟	最少 120 毫秒，最多 340 毫秒
GOP 结构	IP、IBP、IBBP
编码时间间隔	1 至 30 (25) ips
分辨率（水平 x 垂直）
720p HD	1280 x 720
竖直 9:16（裁剪）	400 x 720
D1 4:3（裁剪）	704 x 480
480p SD	编码：704 x 480； 显示：854 x 480
432p SD	768 x 432
288p SD	512 x 288
240p SD	编码：352 x 240； 显示：432 x 240
144p SD	256 x 144
视频功能
日/夜	彩色、黑白、自动

可调节的图像设置	对比度、饱和度、亮度
白平衡	3 个自动模式、手动模式和测量方式
快门	自动电子快门（1/25[30] 至 1/150000） 可选固定快门（1/25[30] 至 1/15000） 默认快门
背光补偿	开/关
降噪	智能动态降噪 (iDNR)，带时间和空间独立调节功能
对比度增强	开/关
清晰度	可以选择清晰度增强级别
隐私遮挡	四个独立区域，完全可编程
视频分析	Motion+
其他功能	图像镜像、图像翻转、像素计数器、视频水印、显示标记、用户模式
音频流
音频流	全双工/半双工
信噪比	> 50 dB
音频压缩	AAC-LC、G.711、L16（实况和录制）
光学

镜头座	CS 型底座（具有适配器环的 C 型底座）
镜头连接器	标准 4 针 DC 光圈连接器
焦距控制	手动调整
光圈控制	自动光圈控制
镜头类型（V3 版）	变焦 3.3 至 12 毫米，DC 光圈 F1.4 – 360，红外校正
FoV（广角 3.3 毫米）	110º x 58º（水平 x 垂直）
FoV（长焦 12 毫米）	34º x 18º（水平 x 垂直）
输入/输出
模拟视频输出	CVBS，1 Vpp，2.5 毫米插孔，75 欧姆 可选标准
音频	内置话筒，1 路单声道线路输入，1 路单声道线路输出
连接器	3.5 毫米单声道插孔
信号线路输入	0.707 Vrms，20 千欧（典型值）
信号线路输出	0.707 Vrms，10 千欧（典型值）
报警输入	1 路输入
激活	短路激活

报警输出	1 路输出
电压	24 VAC 或 +30 VDC（最大值） 负载电流 1 A（最大值）
本地存储
内部 RAM	10 秒报警前录像
内存卡插槽	最多支持 32 GB SDHC / 2 TB SDXC 卡。 （建议使用 6 类或更高类别的 SD 卡进行高清录像）
录像	连续录像，循环录像。 报警/事件/时间表录像
网络
协议	IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTCP, IGMP V2/V3, ICMP, ICMPv6, RTSP, FTP, Telnet, ARP, DHCP, NTP (SNTP), SNMP (V1, MIB-II), 802.1x, DNS, DNSv6, DDNS (DynDNS.org, selfHOST.de, no-ip.com), SMTP, iSCSI, UPnP (SSDP), DiffServ (QoS), LLDP, SOAP, Dropbox, CHAP, digest authentication
加密	TLS 1.0、SSL、DES、3DES、AES（可选）
以太网	10/100 Base-T，自动侦测，半双工/全双工
连接	ONVIF Profile S、Auto-MDIX
软件
装置配置	通过Web浏览器或Configuration Manager
Firmware update（固件更新）	可远程编程
软件查看器	Web浏览器、Bosch Video Client或第三方软件

机械参数
尺寸（高 x 宽 x 厚）	55 x 64 x 111 毫米（2.17 x 2.52 x 4.37 英寸）（不含镜头）
尺寸（高 x 宽 x 厚）	55 x 64 x 146 毫米（3.07 x 2.6 x 5.75 英寸）（含镜头）
重量	550 克（1.21 磅）（不含镜头） 590 克（1.30 磅）（含镜头）
颜色	RAL 9017 经典黑色
三脚架底座	底部和顶部 1/4 英寸 20 UNC
环境
工作温度	-30 ºC 至 +50 ºC（-22 ºF 至 +122 ºF）
存储温度	-40 ºC 至 +70 ºC（-40 ºF 至 +158 ºF）
湿度	0% 至 90% 相对湿度（无凝结）

VBC-4075-C11 1/3"CCD,720TVL彩色摄像机, 960H,12VDC/24VAC

VBN-4075-C11 1/3"CCD,720TVL，日/夜 枪机 摄像机, 960H,12VDC/24VAC

• 超高清晰度 960H（1/3英寸）感应器
• 数字延伸动态范围
• 数字降噪
• 易于安装
• 真正的日/夜型

DINION AN 4000



图像感应器	960H，1/3 英寸 CCD，感应器清晰度达到 720 电视线
系统	PAL 或 NTSC
总像素（水平 x 垂直）	1020 x 596 (PAL) 1020 x 508 (NTSC)
有效像素（水平 x 垂直）	976 x 582 (PAL) 976 x 494 (NTSC)
视频输出	复合：1 Vpp，75 欧姆
同步系统	内部同步，线路锁定
信噪比（清晰度，自动增益控制关闭）	52 dB（最小值）
最低照度 (F1.2, 50IRE)	彩色：0.1 lx 黑白：0.02 lx（真正的日/夜两用型）
最低照度 (F1.2, 30IRE)	彩色：0.05 lx 黑白：0.01 lx（真正的日/夜两用型）
手动快门	1/50 – 1/10,000 (PAL) 1/60 – 1/10,000 (NTSC)
数字降噪	2DNR
白平衡	自动跟踪白平衡、推进、用户 1、用户 2、防色漂、手动和推进锁定
光补偿	关/逆光补偿/强光补偿
数字动态引擎	开、关
AGC（自动增益控制）	开、关

日/夜	自动、彩色、黑白
脉冲	开、关
移动侦测	4 个可编程区域
隐私	8 个可编程区域（移动侦测开启时为 4 个区域）
镜像	开（水平）、关
清晰度	0 ‑ 255
报警输入 （仅限于真正的日/夜型）	夜晚模式活动配置文件切换，额定 3.3 V，最大 +40 VDC
报警输出（仅限于真正的日/夜型）	夜晚模式处于活动状态，30 VAC 或 +40 VDC，最大 0.5 A 连续电流，10 VA
屏显语言	英语、日语、德语、法语、俄语、葡萄牙语、西班牙语、简体中文
镜头类型	手动，DC 光圈 DC 光圈驱动：最大 50 mA
镜头座	CS（镜头最大伸出长度 5 毫米 [0.2 英寸]） C 型底座与可选适配器环兼容
三脚架底座	底部（隔离）和顶部 1/4 英寸 20 UNC
电源电压（VBx-4075-C11，VBx-4075-C21）	12 VDC / 24 VAC
电源电压(VBx-4075-C51)	230 VAC
功耗（真正的日/夜型）	3.6 W（最大）/0.3 A

功耗（电子日/夜型）	2.4 W（最大值）/ 0.2 A
尺寸（不带镜头）	58 x 66 x 122 毫米 2.28 x 2.6 x 4.8 英寸
重量 (12 VDC/24 VAC)	500 克（1.10 磅）（不带镜头）
重量 (230 VAC)	600 克（1.32 磅）（不带镜头）
工作温度	-20 °C 至 +55 °C （-4 ºF 至 +131 ºF）
工作湿度	20% 至 90% 相对湿度
存储温度	-40 °C 至 +70°C （-40 ºF 至 +158 ºF）
存储湿度	最高 98% 相对湿度

VDN-276-10C 960H 1/3"CCD 720TVL,日/夜型半球摄像机，F=2.8~10.5mm

VDC-275-10C 960H 1/3"CCD 720TVL,彩色半球摄像机，F=2.8~10.5mm室内球型，变焦镜头，电子日/夜两用型，12VDC/24VAC，PAL，中国这些室内球型摄像机是结构紧凑、时尚精致的监控摄像 机，可在各种光照条件下提供卓越非凡的清晰度。 高性 能的 960H 1/3 英寸 CCD 感应器提供 720 电视线的清 晰度。 球型摄像机提供电子和真正的日/夜两用型版 本。 它是苛刻场景条件下的理想解决方案。 日夜两用性能确 保在任何时刻都能拍摄出极高品质的图像。 它可以根据 周围环境的光照条件自动从彩色模式切换到黑白模式。 摄像机易于安装，并可实现 3 轴向调节。 隐私区域与 移动侦测功能可在摄像机便利的菜单系统中进行设置。

特色
 超高清晰度 960H（1/3 英寸）感应器
 数字延伸动态范围
 数字降噪
 3 轴向调节，易于安装
 4 个可编程隐私区域
 技术规格
系统 PAL 或 NTSC
有效像素（水平 x 垂 直） 976 x 582 (PAL) 976 x 494 (NTSC)
图像感应器 960H，1/3 英寸 CCD，感应器清晰度达到 720
电视线  视频输出 复合：1 Vpp，75 欧姆
同步系统 内部同步，线路锁定
信噪比（清晰度，自
动增益控制关闭）
最小 50 dB
最低照度
变焦镜头 (F1.2,
50IRE)
0.12 lx（彩色）
0.07 lx（ICR，黑白）
手动快门 1/50 – 1/10,000 (PAL)
1/60 – 1/10,000 (NTSC)
数字降噪 2DNR
白平衡 自动跟踪白平衡、推进、用户 1、用户 2、防
色漂、手动和推进锁定
光补偿 关/逆光补偿光补偿
自适应色调重建 开、关
AGC（自动增益控制）
开、关
日/夜 自动、彩色、黑白
脉冲 开、关
移动侦测 开、关（4 个可编程区域）
隐私 开、关（4 个可编程区域）
镜像 开（水平）、关
清晰度 0 ‑ 255
屏显语言 英语、日语、德语、法语、俄语、葡萄牙
语、西班牙语、简体中文
镜头类型 变焦 DC 光圈 f=2.8 至 10.5 毫米
尺寸（直径 x 高度） 127 毫米 x 102 毫米
重量 280 克
电源电压 24 VAC (±10%)
12 VDC (±10%)
功耗 3.6 W（最大）/0.3 A
工作温度 -10 °C 至 +50 °C
（14 ºF 至 +122 ºF）
工作湿度 30% 至 80% 相对湿度
存储温度 -20 °C 至 +60 °C
（-4 ºF 至 +140 ºF）
存储湿度 20% 至 90% 相对湿度
证书与认可  地区 认证  欧洲 CE  美国 UL Bosch UL online certification  加拿大 ULC Bosch UL online certification
标准
FCC 第 15 部分 B 小节，A 类 UL 60065，第 7 版。 2007-12-11

540TVL)日/夜 半球摄像机,f=2.8~10.5mm

VDC-250/260 日夜两用球型摄像机是一款结构紧凑、 时尚精致的球型监控摄像机，可在各种光照条件下提供 卓越非凡的清晰度。 高性能 1/3 英寸 CCD 摄像机配有 3.8 毫米定焦镜头或 3.8 - 9.5 毫米变焦镜头。 它是苛刻条件下的理想解决方案。 日夜两用性能确保在 任何时刻都能拍摄出极高品质的图像。 它可以根据周围 环境的光照条件自动从彩色模式切换到黑白模式。 摄像机易于安装，并可实现 3 轴调节。 隐私区域与移 动探测功能可在摄像机便利的菜单系统中进行设置。

特色 :1,超高清晰度（540 电视线） 2, 可选镜头 3, 各种照明条件下均能获得清晰图像 4,可切换的滤镜实现日/夜两用性能 5,易于安装

VDC-260V03-10P 主要特点： ● 解析度540 TVL ●2.8 - 10.5 mm 变焦镜头 ● 数字降噪功能(DNR) ● 可机动切换的滤镜实现日/夜两用性能 ● 3 轴向调节, 安装更方便 ● 可选隐私区域遮挡 点击下载>> 产品描述 技术参数 VDC-260 日/夜转换摄像机是一款结构紧凑、外观精美的监控半球摄像机，它可以在各种光照环境下提供极佳的图像效果。摄像机采用高性能的1/3”CCD 以及2.8mm-10.5mm变焦镜头。 摄像机可以实现3 轴向调整，安装快速方便，随时可以投入使用。对于比较苛刻的场景条件，它是非常理想的解决方案。 日/夜转换功能确保在任何时刻都可以提供高质量的画面。根据外部光线的变化，摄像机会自动由彩色模式切换至黑白模式。日/夜转换功能配合3D 数字降噪 (DNR) 功能，可以在光照条件变化很大的场景下，捕捉到高质量的图像。 移动侦测功能可以设置在画面中选定的区域出现移动物体后立即触发报警信号。区域的选定以及移动灵敏度都可以在摄像机菜单系统中选择设置。四个不同的隐私区域允许您选择场景的某一部分画面被覆盖或遮挡。场景的任何部分被遮挡都可以预先设置。

技术规格 技术规格 系统 PAL 或 NTSC 有效像素（水平 x 垂 直） 752 x 582 (PAL) 768 x 494 (NTSC) 图像感应器 1/3 英寸高灵敏度 CCD 视频输出 复合：1 Vpp，75 欧姆 同步系统 内部同步，线路锁定 信噪比 （锐利度，自动增益 控制关闭） 最小 50 dB 水平分辨率 彩色：540 电视线（最低） 黑白：580 电视线（最低） 最低照度 变焦镜头 （F1.4，30 IRE，最 大自动增益控制） 0.05 lx（彩色） 0.005 lx （ICR，黑白） 最低照度 定焦镜头 （F2.0，30 IRE，最 大自动增益控制） 0.15 lx（彩色） 0.05 lx （ICR，黑白） 电子快门 1/50 – 1/120,000 (PAL) 1/60 – 1/120,000 (NTSC) 手动快门 1/50(60)，1/100(120)，1/250，1/500， 1/700，1/1k，1/1.6K，1/2.5K，1/5K，1/7K， 1/10K，1/30K，1/60K，1/120K DNR 关，低，中，高 白平衡 自动跟踪白平衡，手动白平衡，Push 白平衡 SBLC 关，低，中，高 自动增益控制 开，关 日/夜 自动，彩色，黑白，外部 脉冲 开，关 移动侦测 开，关（4 个可编程区域） 隐私 开，关（4 个可编程区域） 镜像 开（水平），关 清晰度 1 ‑ 20 伽马 0.35，0.45，0.6，0.75 屏显语言 英文，中文 镜头类型 DC 光圈/手动光圈镜头 电源电压 24 VAC (±10%) 12 VDC (±10%) 功耗 3.6 W（最大）/ 0.3 A 工作温度 -10°C 至 +50°C （14ºF 至 +122ºF） 操作湿度 30% 至 80% 相对湿度 存储温度 -20°C 至 +60°C （-4ºF 至 +140ºF） 存储湿度 20% - 90% 相对湿度 证书与认可 地区 认证 欧洲 CE 标准 ANSI C63.4: 2003 FCC 第 15 部分 B 小节，A 类数字设备 UL 60065，第 7 版。 2007-12-11 CAN/CSA-C22.2 No. 60065-03，第 1 版， 2006-04 + A1:2006 EN55022:2006，A 类 EN50130-4:1995+A1:1998+A2:2003 LVD 2006/95/E

EN60950-1:2006+A11:2009 IEC 60950-1:2005（第 2 版） 安装/配置 46.75 11.3 H=95 Ø123 mm 39 39 45 Ø92 定购信息 VDC-250F04-10 球型摄像机，3.8 毫米 镜头，PAL VDC-250F04-10 VDC-250F04-20 球型摄像机，3.8 毫米 镜头，NTSC VDC-250F04-20 VDC-260V04-10 球型摄像机，3.8-9.5 毫 米镜头，PAL VDC-260V04-10 VDC-260V04-20 球型摄像机，3.8-9.5 毫 米镜头，NTSC

博世BOSCH VTI-216V04-3C

集成式子弹型红外摄像机，1/3CCD ,3.8-9.5mm镜头 540线，20米红外 12VDC IP66

闭路监控系统 | WZ20 集成式日夜高清子弹型摄像机WZ20 融合了高清晰度 LXR 成像,最新的先进机械滤镜技术以及绝对高效的用户友好型设计。 摄像机提供 45 米（150 英尺）的

高性能夜视能力。WZ20 拥有 30 个强大的 LED，足以使红外探测达到 91 米（300 英尺）的范围。 它们针对闭路监控成像而设计，所产生的红外光可以在 45 米（150 英尺）远的地方生成高性能的夜视图像。WZ20采用获得专利的 1/3 英寸 CCD 技术，提供清晰度达
550 电视线的图像。 LXR 技术经现场验证可以提供出色的红外光谱响应，并且其视频图像具有低拖影、少条纹和卓越抗晕等特性。由于使用双窗口 IR-Cut（红外截止）和 IR-Pass（红外通过）滤镜，WZ20 可在白天提供逼真的色彩，并在夜晚提供优异的红外灵敏度。 光电控制不仅可以促进能源节省，还可确保实现准确的白昼-夜晚模式切换，从而实现出色的全天候 (24/7) 性能。此外，WZ20 还配备了通用 5-50 毫米红外校正镜头，在可见光
和红外光下都能表现出卓越的性能。 由于结合了机械滤镜技术，WZ20 光学核心部件几乎消除了彩色和红外模式之间的聚焦偏移，因而在白天或夜晚都能实现清晰的对焦图像。
变倍和变焦通过手动方式从外部控制，无需调节工具，使得用户可以毫不费力地调节 5-50 毫米红外校正镜头。 360o 水平/ 90o垂直旋转支架和遮阳罩均作为标准件提供。

基本功能
应用  商业• 学校和学院• 工厂• 住宅• 仓库• 停车场• 零售• 酒店和夜总会• 交通枢纽• 周边防护
证书与认可  地区认证  欧洲CE
WZ20 集成式日夜高清子弹型摄像机
550 电视线高清晰度 1/3 英寸 LXR CCD
机械滤镜可在白天实现逼真的图像色彩
45 米（150 英尺）的高性能夜视能力
5–50 毫米手动变焦自动光圈红外校正镜头
符合 IP66 标准并从外部进行变焦和焦距调节
WZ20 集成式日夜高清子弹型摄像机
技术规格
视频
信号处理数字信号处理 (DSP)
CCD 摄像机1/3 英寸 LXR CCD，带机械滤镜技术
滤镜双窗口机械类型，红外通过，红外截 止
清晰度高清晰度 550 电视线
有效像素（水平 x 垂直） PAL：795 x 596，NTSC：811 x 508
夜晚灵敏度0 lux（红外开启）
日夜切换光电控制，自动
电子快门1/50 至 1/100,000 秒 (PAL)，
1/60 至 1/100,000 秒 (NTSC)
输出信号1 Vpp 复合视频，75 欧姆
信噪比大于 48 dB
伽马0.45
镜头5–50 毫米红外校正，手动变焦，DC
自动光圈
镜头控制外部调节变焦、焦距和自动光圈
LED 均匀分布的红外阵列，光电控制
波长850 纳米
LED 数量30
电气指标
电压12 至 24 VAC 或 VDC功耗最大 8 瓦（红外灯开启）电源设备另配机械指标
结构坚固的模压铝质外壳颜色电镀银白色遮阳罩标准附件
安装架标配 360o 水平 / 90o 垂直旋转支架，重量1.7 千克（3.8 磅）
尺寸Ø 98 x 292（长）毫米（3.0 x 11.5 英寸）
环境要求
工作温度范围-30oC 至 +55oC（-22oF 至 +131oF）环境符合 IP66 标准
定购信息
WZ20NXV5500 IDN 高清子弹型摄像机集成式日夜两用子弹型摄像机，550 电
视线，ExView，彩色黑白切换，机械滤镜，30 个 LED，银白色，NTSC，5-50 毫
米镜头，电源另配WZ20NXV5500 WZ20PXV550 0 集成式日夜高清子弹型
摄像机
集成式日夜两用子弹型摄像机，550 电视线，ExView，彩色黑白切换，机械滤镜，30 个 LED，银白色，PAL，5-50 毫米镜头，电源另配WZ20PXV550?0
硬件附件
WZMB.001 接线盒适配器底盘
适用于 WZ18 和 WZ20 的盒适配器底盘WZMB.001UPA-2420-50 电源设备220VAC，50Hz，24VAC，20VA 输出UPA-2420-50

• 超高清晰度 960H 感应器
• 高动态范围，同时呈现亮区和暗区细节
• 高强度、防暴、防风雨的坚固外壳
• Bilinx 通信技术实现远端设置和控制
• 易于安装

型号	额定电压 , 额定频率
VDN-5085-V311，VDN-5085-V911，VDN-5085-VA11	12 VDC / 24 VAC  , 50 Hz
VDN-5085-V321，VDN-5085-V921，VDN-5085-VA21	12 VDC / 24 VAC  , 60 Hz
功耗	360 mA (12 VDC)，700 mA（加热器开启） 330 mA (24 VAC)，650 mA（加热器开启）
图像感应器	960H，1/3" DS CCD，感应器清晰度 720 电视线，宽动态范围，双快门
系统	PAL 或 NTSC
总像素数（水平 x 垂直）	1020 x 596 (PAL) 1020 x 508 (NTSC)
有效像素（水平 x 垂直）	976 x 582 (PAL) 976 x 494 (NTSC)
灵敏度镜头 2.8 至 10.5 毫米（3200K，场景反射率 89%，发射率 68%，F1.2)”
全视频 (100 IRE)	有效画面 (50 IRE) , 有效画面 (30 IRE)
彩色	0.7 lx (0.0651 fc) , 0.13 lx (0.0121 fc) , 0.06 lx (0.00558 fc)
彩色+ 10 倍灵敏度提升	0.07 lx (0.00651 fc) , 0.013 lx (0.00121 fc) , 0.006 lx (0.000558 fc)
黑白	0.3 lx (0.0279 fc) , 0.06 lx (0.00558 fc) , 0.03 lx (0.00279 fc)
黑白 10 倍灵敏度提升	0.03 lx (0.00279 fc) , 0.006 lx (0.000558 fc) , 0.003 lx (0.000279 fc)

灵敏度镜头 9 至 22 毫米（3200K，场景反射率 89%，发射率 68%，F1.4)”
全视频 (100 IRE)	有效画面 (50 IRE) , 有效画面 (30 IRE)
彩色	1 lx (0.0930 fc) , 0.17 lx (0.0158 fc) , 0.08 lx (0.00744 fc)
彩色+ 10 倍灵敏度提升	0.1 lx (0.00930 fc) , 0.017 lx (0.00158 fc) , 0.008 lx (0.000744 fc)
黑白	0.4 lx (0.0372 fc) , 0.08 lx (0.00744 fc) , 0.04 lx (0.00372 fc)
黑白 10 倍灵敏度提升	0.04 lx (0.00372 fc) , 0.008 lx (0.000744 fc) , 0.004 lx (0.000372 fc)
灵敏度镜头 18 至 50 毫米（3200K，场景反射率 89%，发射率 68%，F1.5)”
全视频 (100 IRE)	有效画面 (50 IRE) , 有效画面 (30 IRE)
彩色	1.1 lx (0.102 fc) , 0.2 lx (0.0186 fc) , 0.09 lx (0.00836 fc)
彩色+ 10 倍灵敏度提升	0.11 lx (0.0102 fc) , 0.02 lx (0.00186 fc) , 0.009 lx (0.000836 fc)
黑白	0.5 lx (0.0465 fc) , 0.09 lx (0.00836 fc) , 0.05 lx (0.00465 fc)
黑白 10 倍灵敏度提升	0.05 lx (0.00465 fc) , 0.009 lx (0.000836 fc) , 0.005 lx (0.000465 fc)
信噪比	>54 dB
视频输出	复合视频，1 Vpp，75 欧姆
同步	内部，线路锁定

快门	自动（1/50 [1/60] 至 1/100000）可选，固定，无频闪，缺省
灵敏度提升	可调范围：关闭至 10x
日/夜	彩色、黑白、自动
动态引擎	XF 超动态、HDR、智能背光补偿
动态范围	94 dB (WDR)
动态降噪	2D降噪、3D降噪
AGC	可以选择打开或关闭 AGC (0 – 40 dB)
智能背光补偿	开/关
白色峰值抑制	开/关
白平衡	ATW室内、ATW室外、ATW hold和手动
对比度增强	低、中、高
清晰度	可以选择清晰度增强级别
报警输出	视频移动侦测或 Bilinx
电缆补偿	无外部放大器时最长 1000 米（3000 英尺）同轴电缆（结合 Bilinx 同轴电缆通信自动进行设置）
摄像机ID	17 个字符的可编辑字符串，位置可选

测试方式生成器	颜色条、光栅、脉冲、交叉脉冲、交叉排线
模式	6 种预设编程模式
远程控制	Bilinx 同轴电缆双向通信
视频移动探测	4 个区域、完全可编程
隐私遮挡	15 个独立区域，完全可编程
E-Zoom	高达 16x
数字图像稳定器	开/关
控制	通过软键操作的屏显菜单
屏显语言	英语、法语、德语、西班牙语、葡萄牙语、简体中文、俄语
变焦	手动变焦和焦距调节
光圈控制	自动光圈控制
视角
2.8 至 10.5 毫米	广角 101.8 x 73.7º（水平 x 垂直）
长焦 27.4º x 20.6º（水平 x 垂直）

9 至 22 毫米	广角：32.1º x 23.3º（水平 x 垂直）
长焦：13.1º x 9.8º（水平 x 垂直）
18 至 50 毫米	广角：14.6º x 10.9º（水平 x 垂直）
长焦：5.6º x 4.2º（水平 x 垂直）
尺寸	参见示图
重量	750 克（1.65 磅）
安装	使用三 (3) 颗螺丝齐平安装在 4S 电气盒的空心表面上
彩色	白色 (RAL9010) 装饰环，黑色内衬
调节范围	360º 旋转，90º 俯仰，±90º 方位角
球型罩	透明聚碳酸酯有机玻璃，采用 UV 防刮擦保护涂层
装饰环	铝
默认操作温度（关闭加热器）	-30ºC 至 +55ºC（-22ºF 至 +131ºF）
工作温度（打开加热器）	-50 ºC 至 +55 ºC（-58 ºF 至 +131 ºF）

博世BOSCH VDC‑445V04‑10 室内彩色机型

1/3 英寸，PAL 彩色，540 电视线，12 VDC/24 VAC，50 Hz，附带 4-9 毫米 F1.6 变焦镜头，白色

博世BOSCH VDC‑445V03‑20 室内彩色机型

1/3 英寸，NTSC 彩色，540 电视线，12 VDC/24 VAC，60 Hz，附带 2.6-6 毫米 F1.4 变焦镜头，白色

博世BOSCH VDC‑445V03‑10 室内彩色机型 1/3 英寸，PAL 彩色，540 电视线，12 VDC/24 VAC，50 Hz，附带 2.6-6 毫米 F1.4 变焦镜头，白色。

低强度和高强度型

• 1/3 英寸格式 CCD 图像传感器
• 可在任何应用场合中获得卓越的图像清晰度
• 彩色 540 电视线清晰度
• 交流或直流电源操作
• 专利壳体造型提供 90º 垂直视角
• 星光技术显著提升灵敏度
• Bilinx 双向通信

电源
额定电压	12 VDC 或 24 VAC，50/60 Hz
电压范围	10.8 至 39 VDC 或 12 至 28 VAC，45 至 65 Hz
功耗
VDC-445	4 W
VDC-455	4 W（加热器工作时 6 W）
图像感应器	隔行转移 CCD，1/3 英寸图像格式
有效图元
PAL 机型	752 水平 x 582 垂直
NTSC 机型	768 水平 x 494 垂直
灵敏度 (3200 K)
型号	有效画面 , 有效画面 , 全视频
(30 IRE)	(50 IRE) , (100 IRE)
VDC-445V03 VDC-455V03	彩色 , 0.44 lx (0.041 fc) , 0.98 lx (0.091) , 3.9 lx (0.36)
星光技术	0.18 lx (0.016 fc) , 0.39 lx (0.036 fc) , 1.6 lx (0.15 fc)

VDC-445V04 VDC-455V04	彩色 , 0.58 lx (0.053 fc) , 1.3 lx (0.12 fc) , 5.1 lx (0.48 fc)
星光技术	0.23 lx (0.021 fc) , 0.5 lx (0.048 fc) , 2.0 lx (0.19 fc)
VDC-445V09 VDC-455V09	彩色 , 0.44 lx (0.041 fc) , 0.98 lx (0.091) , 3.9 lx (0.36)
星光技术	0.18 lx (0.016 fc) , 0.39 lx (0.036 fc) , 1.6 lx (0.15 fc)
分辨率	540 电视线
信噪比	>50 dB
自动增益控制	20 dB（最大）
自动黑电平	可以选择打开或关闭
电子快门	无频闪，打开/关闭
星光技术	可以选择自动、强制、关闭
清晰度校正	水平和垂直，对称
背光补偿	中心窗口加权，可以选择关闭
白平衡	自动侦测（2500 至 9000 K）和保持
视频输出	复合视频，1.0 Vpp，75 欧姆
同步	内部或线路锁定*

连接器	软线（穿过后部）
变焦	手动变焦和焦距调节
光圈控制	自动光圈控制
视角
2.6 至 6 毫米	广角：98.5º x 75.3º（水平 x 垂直）
长焦：48.1º x 36.2º（水平 x 垂直）
4 - 9 毫米	广角：68º x 50.2º（水平 x 垂直）
长焦：32.1º x 24.1º（水平 x 垂直）
3.7 至 12 毫米	广角：76.1º x 55.8º（水平 x 垂直）
长焦：23.8º x 17.9º（水平 x 垂直）
9 至 22 毫米	广角：31.2º x 22.8º（水平 x 垂直）
长焦：12.8º x 9.6º（水平 x 垂直）
尺寸	参见示图
重量
VDC-445	440 克（1.1 磅）

VDC-455	740 克（1.63 磅）
安装	使用三 (3) 颗螺丝齐平安装在 4S 电气盒的空心表面上
颜色	白色 (RAL9010) 装饰环，黑色内衬
调节范围	360º 旋转，90º 俯仰，±90º 方位角
球型罩	透明聚碳酸酯有机玻璃，采用 UV 防刮擦保护涂层
装饰环	高强度型：铝质
低强度型：聚碳酸酯
工作温度
VDC-445	-10 ºC 至 +45 ºC（+14 ºF 至 +113 ºF）
VDC-455	-50 ºC 至 +50 ºC（-58 ºF 至 +122 ºF）（打开加热器时）
存储温度	-40 ºC 至 +70 ºC（-40 ºF 至 +158 ºF）
湿度	相对湿度：5% 至 93%
撞击防护	通过 IEC 60068-2-75 测试，Eh, 50 J；
EN 50102，超过 IK10（仅限 VDM-355 和 VDC-455 机型）

停产: VDC‑4x5 系列 FlexiDome VF 和 XT+ 球型摄像机

• 低强度和高强度型
• 1/3 英寸格式 CCD 图像传感器
• 可在任何应用场合中获得卓越的图像清晰度
• 彩色 540 电视线清晰度
• 交流或直流电源操作
• 专利壳体造型提供 90º 垂直视角
• 星光技术显著提升灵敏度
• Bilinx 双向通信

型号：

UPH-80Z35P-24
LTC 0630/11C
LTC 0630/51C
VTI-216V04-3C
VBN-5085-C11
VPC-1055-F210
VBC-4075-C11
VBN-4075-C11
VDC-260V04-10C
VDN-240V03-1C
VDC-250F04-10C
VDC-240V03-1C
VDC-260V03-10P
VDC-275-10C
VDN-276-10C
VDN-295-10C
VDC-242V03-1C
VDN-242V03-1C
VDN-244V03-1C
VTN-4075-V311C
VDN-5085-V311
VDN-5085-VA11
VDN-5085-V911
VUC-1055-F211
VDI-245V03-1C
VDI-244V03-1C
VTI-4075-V311C
VTI-4075-V911C
VTI-4085-V511C
NCN-90022-F1
VCN-9095-F111
VP-CFGSFT
VP-RS2BLNX
BBC-3275-C11
BBN-3285-C11
BDC-3275-V11
BDN-3285-V11
BDI-3275-V11
VEZ-513-EWCR
VEZ-513-IWCR
VDN-276-10C
VEZ-A5-WL
VEZ-A5-PP
VEZ-A5-IC
NBC-255-W
NBC-265-W
NUC-21002-F2
NPC-20002-F2
NPC-20012-F2
NBN-40012-C
NBN-40012-V3
NUC-21012-F2
NIN-40012-V3
NDN-40012-V3
NDN-733V02-P
NDN-733V03-P
NDN-733V09-P
NDN-733V02-IP
NDN-733V03-IP
NDN-733V09-IP
NIN-733-V03P
NIN-733-V03IP
NIN-733-V10P
NIN-733-V10IP
NBN-71013-B
NBN-71013-BA
NII-40012-V3
NDI-40012-V3
NTI-40012-V3
NPC-20012-F2WL
NPC-20012-F2WL-W
NPC-20012-F2L
NPC-20012-F2L-W
NBN-50022-C
NBN-50022-V3
NUC-51022-F4
NUC-51022-F2
NUC-51022-F2M
NIN-50022-V3
NDN-50022-V3
NDN-832V03-P
NDN-832V03-IP
NDN-832V02-P
NDN-832V02-IP
NDN-832V09-P
NDN-832V09-IP
NIN-832-V03P
NIN-832-V03IP
NIN-832-V10P
NIN-832-V10IP
NDN-932V02-IP
NDN-932V03-IP
NDN-932V09-IP
NIN-932-V03IP
NIN-932-V10IP
NBN-71022-B
NBN-71022-BA
NBN-71027-BA
NII-50022-V3
NDI-50022-V3
NTI-50022-V3
NAI-90022-AAA@1
NBN-50051-C
NBN-50051-V3
NIN-50051-V3
NDN-50051-V3
NUC-51051-F4
NUC-51051-F2
NUC-51051-F2M
NBN-80052-BA
NBN-80122-F6A
NBN-80122-F2A
VDA-WMT-DOME@1
VDA-PMT-DOME@1
VDA-CMT-DOME
VDA-455SMB-IP
LVF-4000C-D2812
LVF-4000C-D0550
LVF-5000C-D2811
LVF-5000C-D0550
LVF-5005C-S0940
LVF-5003N-S3813
LVF-5005C-S1803
LVF-5005C-S4109
LTC 3764/20
LTC 3774/30
VG4-A-PA0@2
VG4-A-PA2@2
VG4-A-PSU2@2
LTC 5136/51
VG4-A-9541
VG4-A-9542
VG4-A-9543
VG4-A-TSKIRT
VG5-613-PCS@2
VG5-614-PCS@2
VG5-613-CCS@2
VG5-613-ECS@2
VG5-614-ECS@2
VG5-7028-C1PC4@94
VG5-7028-E1PC4@94
VG5-7036-E1PC4@94
VG5-7220-CPT4@94
VG5-7220-EPC4@94
VG5-7130-CPT4@94
VG5-7130-EPC4@94
VG5-7230-CPT4@94
VG5-7230-EPC4@94
NPD-6001A
VGA-BUBHD-CCLA
VGA-BUBHD-CTIA
VGA-BUBBLE-CCLA
VGA-BUBBLE-CTIA
VGA-BUBLRG-CTIA
VGA-BUBLRG-CCLA
VGA-PEND-WPLATE
VGA-ROOF-MOUNT
VGA-IP54K-IC
VGA-IC-SP
VGA-SBOX-COVER
VGA-FIBER-AN
VGA-BUBBLE-CCLR
VGA-BUBBLE-CTIR
VGA-BUBBLE-PCLR
VGA-BUBBLE-PCLA
VGA-BUBBLE-PTIR
VGA-BUBBLE-PTIA
VJR-A3-IC
VJR-A3-SP
VJR-SBUB2-CL
VJR-SBUB2-TI
VEZ-A2-WW
VEZ-A2-WC
VEZ-A2-PW
VEZ-A2-PC
VEZ-A2-ICMP
VEZ-A2-JW
VEZ-A2-JC
MIC-7130-PB4
MIC-7130-PW4
MIC-7130-PG4
MIC-7230-PB4
MIC-7230-PW4
MIC-7230-PG4
MIC-ILB-100
MIC-ILW-100
NPD-9501A
MIC-DCA-HB
MIC-DCA-HW
MIC-DCA-HG
VOT-320V009L
VOT-320V013L
VOT-320V019L
VOT-320V060L
VIP-X1XF
VIP-X1XF-E
VJM-4016-EU
VJM-4016-US
VJM-4016
VJD-3000
VJD-7000
VIP-X1600-B
VIP-X1600-PS
VIP-X1600-PSUK
VIP-X1600-XFB@1
VIP-X1600-XFM4B
VIP-X1600-XFM4A
VJT-XACC-PSN
VJT-X20XF-E
VJT-X40XF-E
VJT-XTCXF
VIP-X1-FS1
VIP-X2-FS1
MVC-FIVA4-CAM
MVC-FIVA4-ENC1
MVC-FIVA4-ENC2
MVC-FIVA4-ENC4
MVC-FIPM
VIP-X1XF-PSU
BVC-ESIP08A
BVC-ESIP16A
MBV-BDVRDM-45
MBV-XWST-45
MBV-XDVR-45
MBV-XKBD-45
MBV-XFOREN-45
MBV-XSUB-45
MBV-XMVS-45
MBV-FEUP-45
MBV-FALG-45
MBV-FATM-45
MBV-FOPC-45
MBV-LITEPRO-32
BVMS-LITEPRO-64
MBV-BDEM-50
MBV-BLIT32-50
MBV-BLIT64-50
MBV-BPRO-50
MBV-BENT-50
MBV-XCHAN-50
MBV-XWST-50
MBV-XDVR-50
MBV-XKBD-50
MBV-XFOREN-50
MBV-XSUB-50
MBV-XMVS-50
MBV-FEUP-50
MBV-FALG-50
MBV-FATM-50
MBV-FOPC-50
MBV-XFOV-50
MBV-XDUR-50
KBD-UXF
MBV-MDVRDM
MBV-MDEM
MBV-MLIT32
MBV-MLIT64
MBV-MPRO
MBV-MCHAN
MBV-MWST
MBV-MDVR
MBV-MKBD
MBV-MFON
MBV-MRN
MBV-MFOREN
MBV-MALG
MBV-MATM
MBV-MOPC
MBV-MENT
MBV-MSUB
MBV-MMVS
MBV-MEUP
BIG-BPRO-30
BIG-XCHIDT-30
BIG-XCHSTD-30
BIG-XWST-30
BIG-XKBD-30
BIG-DDM-DEC
BIG-ERSH-30
BIG-PBKD-30
BIG-DMCD-30
BIG-FAOR-30
BIG-ENAM-30
BIG-REAG-30
BIG-VCMS-MD
BIG-VCMS-XCH
BIG-VDHCM-MD
BIG-VDHCM-XCH
BIG-MAGT-MD
BIG-MAGT-XCH
BIG-IAEH-30
BIG-CUSM-PD
BIG-FDSPT-PD
BIG-MTSR-XCH
DSA-N2E6X2-08AT
DSA-N2E6X2-12AT
DSX-N1D6X2-12AT
DSA-EDTK-200A
DSA-N2C6X2-12AT
DSX-N6D6X3-60AT
DSA-EDTK-300A
DSX-NRCK40-INT
DSA-N2E6X3-12AT
DSA-N2C6X3-12AT
DSX-N1D6X3-12AT
DSA-N2E6XS-ESW
DSA-N2C6XS-ESW
DSX-N1D6XS-ESW
DSA-N2E6XS-4PD
DSA-N2C6XS-4PD
DSX-N1D6XS-4PD
DSA-N2E6XS-4PR
DSA-N2C6XS-4PR
DSX-N1D6XS-4PR
DSA-N2E6XS-NRD
DSA-N2C6XS-NRD
DSX-N1D6XS-NRD
DSA-N2E6X4-12AT
DSA-N2C6X4-12AT
DSX-N1D6X4-12AT
DSX-N6D6X4-60AT
DSA-EDTK-400A
DSA-N2E6X4S-ESW
DSA-N2C6X4S-ESW
DSX-N1D6X4S-ESW
DSX-N6D6X4S-ESW
DSA-N2E6X4S-4PD
DSA-N2C6X4S-4PD
DSX-N1D6X4S-4PD
DSX-N6D6X4S-4PD
DSA-N2E6X4S-4PR
DSA-N2C6X4S-4PR
DSX-N1D6X4S-4PR
DSX-N6D6X4S-4PR
DSA-N2E6X4S-NRD
DSA-N2C6X4S-NRD
DSX-N1D6X4S-NRD
DSX-N6D6X4S-NRD
DSX-N6D6X3S-ESW
DSX-N6D6X3S-4PD
DSX-N6D6X3S-4PR
DSX-N6D6X3S-NRD
DIP-2042EZ-2HD
DIP-2042EZ-4HD
DIP-2040EZ-00N
DIP-2042-2HD
DIP-2042-4HD
DIP-2040-00N
DIP-3042-2HD
DIP-3042-4HD
DIP-2302-HDD
DIP-6042-4HD
DIP-6040-00N
DIP-6082-8HD
DIP-6080-00N
DIP-7082-8HD
DIP-7080-00N
DIP-6703-HDD
DIP-6043-4HD
DIP-6083-8HD
DIP-7083-8HD
DIP-7042-4HD
DIP-7042-2HD
DIP-7040-00N
MBV-BXPAN-DIP
MBV-FALG-DIP
MBV-FATM-DIP
MBV-FOPC-DIP
MBV-XWST-DIP
MBV-XDVR-DIP
MBV-XKBD-DIP
MBV-XFOR-DIP
MBV-XMVS-DIP
MBV-XCHAN-DIP
BRS-DVD-00A
BRS-DVD-16A
BRS-DVD-32A
BRS-BASE-04A
BRS-BASE-08A
BRS-BASE-16A
BRS-BASE-32A
BRS-XCAM-04A
BRS-XREM-01A
BRS-XREM-04A
BRS-FATM-A
BRS-FIPS-A
BRS-FPAN-A
BRS-FWRI-A
BRS-DEMO-32A
BRS-XCAM-32A
BRS-TOW-4100A
BRS-RAC2-8100A
BRS-RAC2-8200A
LTC 8300/90
LTC 8501/50
LTC 8521/00
LTC 8532/00
LTC 8601/50
LTC 8621/00
LTC 8834/00
LTC 8801/50
LTC 8802/50
LTC 8821/00
LTC 8834/00
LTC 8809/00
LTC 8910/01
LTC 8904/50
LTC 8901/50
LTC 8902/50
LTC 8903/50
LTC 8805/50
LTC 8808/00
LTC 8809/00
LTC 8905/90
LTC 8916/01
LTC 8917/00
LTC 8918/01
LTC 8921/00
LTC 8934/00
LTC 8941/91
LTC 8943/95
LTC 8944/93
LTC 8945/93
LTC 8946/93
LTC 8506/00
LTC 8555/00
LTC 8555/01
LTC 8557/50
LTC 8558/00
KBD-UNIVERSAL
LTC 8016/90
LTC 8059/00
LTC 8782/50-10
LTC 8782/50-12
LTC 8782/50-30
LTC 8561/50
LTC 8564/20
LTC 8566/50
LTC 8568/00
LTC 8768/00
LTC 8540/00
LTC 8712/50
LTC 8713/50
LTC 8714/50
LTC 8715/50
LTC 8569/50
LTC 8570/50
LTC 8780/50
LTC 8786/50
LTC 8505/50
LTC 8511/00
LTC 8521/00
LTC 8532/00
LTC 8610/01
LTC 8805/50
LTC 8809/00
LTC 8805/50
LTC 8808/00
LTC 8810/01
LTC 8809/02
LTC 9212/00
LTC 9213/01
LTC 9215/00
LTC 9215/00S
LTC 9219/01
UHI-ASBG-0
UHI-OG-0
UHI-OGS-0
MIC400STSUW13518P@
MIC400STSUW13536P@
MIC440AXBUW14636P
MIC440AXBUD14636P
MIC440AXBUP14636P
MIC440AXWUD14636P
MIC440AXWUP14636P
MIC440AXWUW14636P
MIC-550ALB28P
MIC-550ALW28P
MIC-550ALB36P
MIC-550ALW36P
MIC-550IRB28P
MIC-550IRW28P
MIC-550IRB36P
MIC-550IRW36P
MIC-612TIALB36P
MIC-612TIALW36P
MIC-612HIALB36P
MIC-CABLE-10M
MIC-CABLE-20M
MIC-CABLE-25M
MIC-CABLE-2M
MIC-THERCBL-2M
MIC-THERCBL-10M
MIC-THERCBL-20M
MIC-THERCBL-25M
MIC-ALM
MIC-BP3
MIC-BP4
MIC-400-RWAB
MIC-400-RWAC
MIC-400-RWAS
MIC-412-RWAB
MIC-412-RWAC
MIC-RWB
MIC-WKT
MIC-WKT-IR
MICUSB485CVTR2
MIC-240PSU-2
MIC-24PSU-2
MIC-IR-240PSU-UL
MIC-IR-24PSU-UL
 MIC-IP-PS-230
MIC-IP-PS-24
MIC-IPIR-PS-230
MIC-IPIR-PS-24
MIC-CMB
MIC-CMB-BD
MIC-CMB-S
MIC-CMB-W
MIC-CMB-WD
MIC-DCA
MIC-DCA-BD
MIC-DCA-S
MIC-DCA-W
MIC-DCA-WD
MIC-PMB
MIC-SCA
MIC-SCA-BD
MIC-SCA-S
MIC-SCA-W
MIC-SCA-WD
MIC-SPR
MIC-SPR-BD
MIC-SPR-S
MIC-SPR-W
MIC-SPR-WD
MIC-WMB-B
MIC-WMB-BD
MIC-WMB-S
MIC-WMB-W
MIC-WMB-WD
UFLED10-8BD@1
UFLED120-8BD@1
UFLED20-8BD@1
UFLED30-8BD@1
UFLED60-8BD@1
UFLED95-8BD@1
UFLED-CI-5M
UFLED-CL-1M
UFLED10-9BD@1
UFLED20-9BD@1
UFLED30-9BD@1
UFLED60-9BD@1
UFLED95-9BD@1
UFLED10-WBD@1
UFLED20-WBD@1
UFLED30-WBD@1
UFLED60-WBD@1
UFLED95-WBD@1
SLED10-8BD
SLED20-8BD
SLED30-8BD
SLED60-8BD
SLED95-8BD
SLED120-8BD
SLED10-9BD
SLED30-9BD
SLED60-9BD
PSU-224-DC100
VER-L2R1-1
VER-L2R2-1
VER-L2R3-1
VER-L2R4-1
VER-L2R5-1
EX27DMX4V0550W-P@1
EX27MNX8V0409B-P@1
EX27MNX9V0409B-P@1
EXSH.027B
EX36MNX902WM-P@1
VEN-650V05-1A3
VEN-650V05-1S3
LED-658-AM
LED-658-AW
NXF-9130-A4
NXF-9130-S4
NXF-9230-A4
NXF-9230-S4
EX12LED-3BD-8M@1
EX12LED-3BD-8W@1
EX12LED-3BD-9M@1
EX12LED-3BD-9W@1
EXMB.002B
EXMB.002W
EXMB.007B
EXMB.020B
EXMB.020w
EXMB.028W
EXMB.029W
EXMB.061
EXPB-3-W-KIT
MBE-15B
MBE-15W
MBE-17B
MBE-17W
MBE-27B
MBE-27W
MBE-28B

LTC 1311/20 FlexiDome I商业类型： LTC1311/20
产品编号： F.01U.012.993

LTC 1312/10 FlexiDome I商业类型： LTC1312/10
产品编号： F.01U.021.023

LTC 1312/20 FlexiDome I商业类型： LTC1312/20
产品编号： F.01U.021.024

LTC 1313/10 FlexiDome I商业类型： LTC1313/10
产品编号： F.01U.021.025

LTC 1313/20 FlexiDome I商业类型： LTC1313/20
产品编号： F.01U.021.026

VDI-245V03-1C 集成式半球型防暴红外摄像机，1/3CCD ,3.8-9.5mm镜头 540线，20米红外 12VDC/24VAC IP66

室外用球型摄像机

超高清晰度（570 电视线感应器分辨率）

• 分为三种型号，满足各种光照条件
• 灵活的视场
• 轻松设置
• 全天候牢固安装


CCD 摄像机	1/3 英寸高灵敏度 CCD
有效像素（水平 x 垂直）	752x582 (PAL) 768x494 (NTSC)
水平分辨率	570 电视线感应器清晰度
电子光圈	1/50 至 1/120,000 秒 (PAL) 1/60 至 1/120,000 秒 (NTSC)
手动快门	1/50 (1/60)，1/100 (1/120)，1/250，1/500， 1/700，1/1K，1/1.6k，1/2.5K，1/5K。 1/7K 1/10K，1/30K，1/60K，1/120K
输出信号	1 Vpp 复合视频，75 欧姆
输出连接	BNC 连接器
信噪比	大于 50 dB
伽马	0.35，0.45（默认值），0.6，0.75
镜头 (VDC-240)	2.8 至 10.5 毫米变焦自动光圈
镜头 (VDN-240)	2.8 至 10.5 毫米变焦自动光圈，配有机械日夜两用型滤镜
镜头 (VDI-240)	3.8 至 9.5 毫米变焦自动光圈，配有机械日夜两用型滤镜
灵敏度	0.05 lx（彩色）， 0.005 lx（黑白）， 0 lx（红外灯打开）
VDI-240

LED 指示灯	智能 20-LED 红外阵列
波长	850 纳米
防护罩	表面安装球型罩，防暴
万向支架	三维万向支架，易于安装
结构	坚固的铝质外壳
面漆	牙白色
管道布线	1/2 英寸 PT，顶部和侧面
功耗	VDC-240：最大 3.6 瓦 VDN-240：最大 3.6 瓦 VDI-240：最大 6 瓦
电压	12 VDC 或 24 VAC
电源	未随附
工作温度	-10 °C 至 +50 °C （14 ºF 至 +122 ºF）
存储温度	-20 °C 至 +60 °C （-4 ºF 至 +140 ºF）

环境规格

IP66 认证

VDC-240-1 1/3"CCD,520TVL彩色迷你球摄像机,12VDC/24VAC电源 (带2.6 - 6mm镜头)
VDC-241-1 1/3"CCD,480TVL彩色迷你半球摄像机,12VDC/24VA C电源 (带4 - 9mm镜头)
