GPS北斗油耗传感器CLS电容传感器 RS485信号检测油位 CLS2-700 (RS485)

品牌:宇洛yulotech

型号:CLS2-700 (RS485)


详情

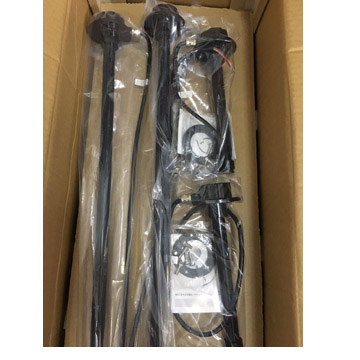

GPS 北斗油耗传感器CLS电容传感器

CLS系列传感器用电容作为敏感元件,能连续检测油位的水平高度,分辨率小于1mm,可截短其长度以适配不同高度的油箱;宽电压输入,确保在各种情况下不受输入电压限制。

1:技术参数:

传感器长度:200-1500mm任意截短

分辨率:小于等于1mm

宽电源供电:DC10V-32V/5A(输入电压是根据客户要求制作的)

最大工作电流:小于15MA

工作温度:-40至+85/-40至185F

油杆材料:铝合金

适用环境:柴油、生物柴油、汽油、煤油(不能用于导电介质)

防护等级:IP65

2:电线连接方式:

电压输出

红色:VCC(10-32V)

黑色:GND

蓝色:V out (0.5-4.5V/0-3.3V/0-5V)

RS232

红色:VCC(10-32V/5V)

黑色:GND

蓝色:传感器接收线(Rx)

黄色:传感器发送线(Tx)

RS485

红色:VCC(10-32V/5V)

黑色:GND

蓝色:B

黄色:A

3:校准器介绍

校准器必须配合传感器使用,内置12V 23A电池。
在工作状态下,红灯为电源指示灯,绿灯为校准指示灯,按键功能如右图所示

注意:因使用的油品不相同,传感器在使用前须做一次校准,且校准器电池电量只能校准15次左右,红灯变暗则表
量不足,需要更换电池.

4:传感器长度调节及校准

4.1、长度调节(参照右图所示)

用户可根据实际需要截短传感器,步骤如下:

4.1.1用户可根据需要确定好传感器的长度

4.1.2用锯片锯掉不需要的部分

4.1.3用挫刀清除管口及轴上毛刺

4.1.4取下底塞并重新装入传感器中

4.2:油位传感器校准

油位传感器的校准即调满,调零,基本原理为分别在满油箱和空油箱时在油位传感器里记录一个满位值和空位值,定义油箱满油和空油位置,油位发生变化时,油位传感器产生相应的信号变华,从而计算当前油位高度。
注意:油位传感器截断后,必须要重新校准。调零和调满与检测的介质和液位的高度有关系,与油箱的容积无关,因此也可以在室内进行此操作(
制作一个容器,装满柴油,模拟油箱)须先设置满位,然后设置空位,否到传感器不会进入校模式.

4.2.1、满位校准

   箱加满油,将传感器放进油箱中,等待大约30s让感器铝管中充满油;按住校准器F键待绿色LED闪烁后放开,
表示传感器进入满位校准模式,大约10秒之后,闪烁的绿色LED熄灭表示满位数据校准OK

4.2.2、空位校准

   将传感器完全移出油箱,待传
感器中的油全部流出后,按住E键待绿色LED开始快速闪烁后放开,表示传感器进入
空位校准模式,大约10之后,闪烁的绿色LED熄灭表示空位校准OK;

4.2.3、校准完成

   校准结束,断开校准器;先将传感器红色线和黑色连接电源,传感器正确接线完成后再进行通电,校准设置正式生效.校准OK后,将铝盖盖上,锁紧螺丝。
注意事项:1.若操作过程按错键,请断开校准器电源,重新依标准流程准

         2.校准过程中校准器的电源不能断开,如有断开或者电池没电了,请重新校准

 4.2.4、检验

传感器满位和空位校准完后,检验传感器输出信号:(RS232、RS485输出需专用设置或对接GPS主机进行检测),输出信号如符合上述条件,表示传感器校准OK并正常工作,如不符合请检查连接方式及配件,重新校准即可。

V out
满油位
1/2油位
空油位
0-5V
5V
2.5V
0V
0.5-4.5V
4.5V
2.5V
0.5V
0-3.3V
3.3V
1.65V
0V
