ME2L-161-61U3C-L 面阵相机ME2L-U3-L系列
ME2L-161-61U3M/C-L 水星二代 Lite系列相机
型号 分辨率 帧率(fps) 传感器 像元尺寸 数据接口 光谱 操作
ME2L-161-61U3C-L 1440×1080 61.2 1/2.9" IMX296 Global shutter CMOS 3.45μm USB3.0 彩色
ME2L-161-61U3M-L 1440×1080 61.2 1/2.9" IMX296 Global shutter CMOS 3.45μm USB3.0 黑白
ME2L-203-76U3C-L 1920×1080 76 1/2.8" Rolling shutter CMOS 2.9μm USB3.0 彩色
ME2L-203-76U3M-L 1920×1080 76 1/2.8" Rolling shutter CMOS 2.9μm USB3.0 黑白
ME2L-204-76U3C-L-F02 1920×1080 76 1/2.8" Rolling shutter CMOS 2.9μm USB3.0 彩色
ME2L-505-36U3C-L 2592×1944 36.9 1/2.8" IMX335 Rolling shutter CMOS 2.0μm USB3.0 彩色
ME2L-505-36U3M-L 2592×1944 36.9 1/2.8" IMX335 Rolling shutter CMOS 2.0μm USB3.0 黑白
ME2L-830-22U3C-L 3840×2160 22.1 1/1.8" IMX334 Rolling shutter CMOS 2.0μm USB3.0 彩色
ME2L-830-22U3M-L 3840×2160 22.1 1/1.8" IMX334 Rolling shutter CMOS 2.0μm USB3.0 黑白
结构紧凑，更加小巧轻便
采集稳定性高
低成本，低功耗
USB3.0 接口，兼容USB2.0
结构稳定性高
1/2.9" 全局曝光CMOS 传感器
160 万像素

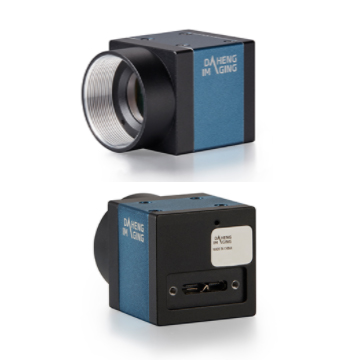

水星二代Lite(ME2L-U3-L)系列数字相机是大恒图像自主研发的面阵工业数字相机， 低成本、高性能、高可
靠性，外形尺寸仅为 29（W）×29(H)×28.1(L) mm，对于相机成本和尺寸有严苛要求的用户将会是一个不错的选
择。
ME2L-161-61U3M/C-L 采用全局曝光的Sony IMX296 CMOS 感光芯片，通过USB3.0 数据接口进行图
像数据的传输，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。相比
ME2L-161-61U3M/C 型号来说，ME2L-161-61U3M/C-L 型号取消了I/O 接口，因此质量更轻更具性价比。
ME2L-161-61U3M/C-L 具有高清晰度、低噪音、设计小巧、安装及使用方便等特点，适用于工业检测、医疗、
科研、教育以及安防等领域。
功能特性
■　支持自定义ROI，降低分辨率可提高帧率
■　增益、曝光时间及白平衡可编程设置（白平衡功能仅对彩色相机有效）
■　自动增益、自动曝光、自动白平衡（自动白平衡仅对彩色相机有效）
■　两种工作方式：连续采集 / 软触发采集
■　彩色相机支持环境光源预设功能，并提供Off 模式和四种指定常见色温光源模式
■　可输出多种格式图像数据：Mono8 / Mono10 / Bayer RG8 / Bayer RG10
■ 支持参数组功能
■ 支持水平镜像和垂直镜像功能
■　支持传输数据块可调功能，提供更好的兼容性和适应性
■ 提供16KB 用户数据区，保存算法系数、参数配置等
■　坚固的全金属外壳和线缆锁紧装置
■　支持GenICam™ 和USB3 Vision®，可直接连接HALCON、MERLIC、LabVIEW 等第三方软件
■　符合CE 和RoHS 和认证
■　驱动已针对32bit / 64bit Windows 优化，并支持Linux、Android、ARMv7 和ARMv8 等操作系统及架构
■　免费的SDK 和丰富的二次开发实例源码
性能规格
型号  ME2L-161-61U3M/C-L
接口  USB3.0
分辨率 1440(H) × 1080(V)
帧率   61.2 fps @1440 × 1080
传感器  1/2.9", Global Shutter Sony IMX296 CMOS
像素尺寸  3.45 μm × 3.45 μm
像素深度  8bit、10bit
光谱        黑白/ 彩色
曝光时间  20μs~1s
电气规格
供电接口 5 VDC 通过USB 接口供电
I/O 接口 无
数据接口 Micro B，带紧固螺口
功率 <2.7W @5V
环境规格
工作温度 0° C ~ +45° C
存储温度 -20° C ~ +70° C
工作湿度 10% ~ 80%
机械规格
重量 44g
尺寸 29(W)×29(H)×28.1(L) mm，不含镜头接口
光学规格
镜头接口 C 口( 标准) ，CS 口( 可选)
