品牌Brand:大恒图像Daheng
型号Model:MER-031-860U3C-L

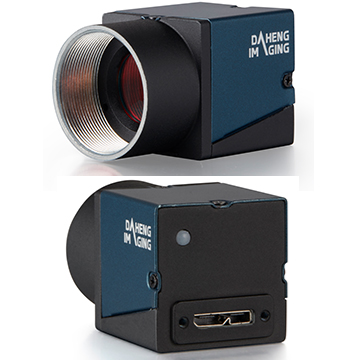

MER-031-860U3C-L 面阵相机MER-U3-L系列
型号 分辨率 帧率(fps) 传感器 像元尺寸 数据接口 光谱 操作
MER-031-860U3C-L 640×480 860 1/4" PYTHON300 Global shutter CMOS 4.8μm USB3.0 彩色
MER-031-860U3M-L 640×480 860 1/4" PYTHON300 Global shutter CMOS 4.8μm USB3.0 黑白
MER-041-436U3C-L 720×540 438 1/2.9" IMX287 Global shutter CMOS 6.9μm USB3.0 彩色
MER-041-436U3M-L 720×540 438 1/2.9" IMX287 Global shutter CMOS 6.9μm USB3.0 黑白
MER-050-560U3C-L 800×600 560 1/3.6" PYTHON500 Global shutter CMOS 4.8μm USB3.0 彩色
MER-051-120U3C-L 808×608 120 1/3.6" PYTHON480 Global shutter CMOS 4.8μm USB3.0 彩色
MER-051-120U3M-L 808×608 120 1/3.6" PYTHON480 Global shutter CMOS 4.8μm USB3.0 黑白
MER-131-210U3C-L 1280×1024 210 1/2" PYTHON1300 Global shutter CMOS 4.8μm USB3.0 彩色
MER-131-210U3M-L 1280×1024 210 1/2" PYTHON1300 Global shutter CMOS 4.8μm USB3.0 黑白
MER-131-210U3M-L NIR 1280×1024 210 1/2" PYTHON1300 Global shutter CMOS 4.8μm USB3.0 黑白/近红外
MER-132-43U3C-L(停产) 1292×964 43 1/3" RJ33J Global shutter CCD 3.75μm USB3.0 彩色
MER-132-43U3M-L 1292×964 43 1/3" RJ33J Global shutter CCD 3.75μm USB3.0 黑白
MER-133-54U3C-L(停产) 1280×960 54 1/3" AR0135 Global shutter CMOS 3.75μm USB3.0 彩色
MER-133-54U3M-L(停产) 1280×960 54 1/3" AR0135 Global shutter CMOS 3.75μm USB3.0 黑白
MER-134-93U3C-L 1280×1024 93 1/2" PYTHON1300 Global shutter CMOS 4.8μm USB3.0 彩色
MER-134-93U3M-L 1280×1024 93 1/2" PYTHON1300 Global shutter CMOS 4.8μm USB3.0 黑白
MER-160-227U3C-L 1440×1080 227 1/2.9" IMX273 Global shutter CMOS 3.45μm USB3.0 彩色
MER-160-227U3M-L 1440×1080 227 1/2.9" IMX273 Global shutter CMOS 3.45μm USB3.0 黑白
MER-230-168U3C-L 1920×1200 168 1/1.2" IMX174 Global shutter CMOS 5.86μm USB3.0 彩色
MER-230-168U3M-L 1920×1200 168 1/1.2" IMX174 Global shutter CMOS 5.86μm USB3.0 黑白
MER-231-41U3C-L 1920×1200 41 1/1.2" IMX249 Global shutter CMOS 5.86μm USB3.0 彩色
MER-231-41U3M-L 1920×1200 41 1/1.2" IMX249 Global shutter CMOS 5.86μm USB3.0 黑白
MER-301-125U3C-L 2048×1536 125 1/1.8" IMX252 Global shutter CMOS 3.45μm USB3.0 彩色
MER-301-125U3M-L 2048×1536 125 1/1.8" IMX252 Global shutter CMOS 3.45μm USB3.0 黑白
MER-302-56U3C-L 2048×1536 56 1/1.8" IMX265 Global shutter CMOS 3.45μm USB3.0 彩色
MER-302-56U3M-L 2048×1536 56 1/1.8" IMX265 Global shutter CMOS 3.45μm USB3.0 黑白
MER-500-14U3C-L 2592×1944 14 1/2.5" MT9P006 Rolling shutter CMOS 2.2μm USB3.0 彩色
MER-502-79U3C-L 2448×2048 79 2/3" IMX250 Global shutter CMOS 3.45μm USB3.0 彩色
MER-502-79U3M-L 2448×2048 79 2/3" IMX250 Global shutter CMOS 3.45μm USB3.0 黑白
MER-503-36U3C-L 2448×2048 36 2/3" IMX264 Global shutter CMOS 3.45μm USB3.0 彩色
MER-503-36U3M-L 2448×2048 36 2/3" IMX264 Global shutter CMOS 3.45μm USB3.0 黑白
MER-630-60U3C-L 3088×2064 60 1/1.8" IMX178 Rolling shutter CMOS 2.4μm USB3.0 彩色
MER-630-60U3M-L 3088×2064 60 1/1.8" IMX178 Rolling shutter CMOS 2.4μm USB3.0 黑白
MER-1220-32U3C-L 4024×3036 32.3 1/1.7" IMX226 Rolling shutter CMOS 1.85μm USB3.0 彩色
MER-1220-32U3M-L 4024×3036 32.3 1/1.7" IMX226 Rolling shutter CMOS 1.85μm USB3.0 黑白
MER-1520-13U3C-L 4608×3288 13 1/2.3" MT9F002 Rolling shutter CMOS 1.4μm USB3.0 彩色
MER-1070-14U3C-L 3840×2748 14 1/2.3" MT9J003 Rolling shutter CMOS 1.67μm USB3.0 彩色
MER-2000-19U3C-L 5496×3672 19.6 1" IMX183 Rolling shutter CMOS 2.4μm USB3.0 彩色
MER-2000-19U3M-L 5496×3672 19.6 1" IMX183 Rolling shutter CMOS 2.4μm USB3.0 黑白
结构紧凑,小巧轻便,坚固耐用
价格极具竞争力
兼容GenICam™ 和USB3 Vision®
USB3.0 接口
1/4" 全局曝光CMOS 传感器
30 万像素
水星(MER-U3)系列数字相机是大恒图像自主研发的成熟的面阵工业数字相机, 外形尺寸仅为
29mm×29mm×29mm, 对于相机尺寸要求苛刻的用户将会是一个不错的选择。
MER-031-860U3M/C-L 采用全局曝光的Onsemi PYTHON 300 CMOS 感光芯片,通过USB3.0 数据接口
进行图像数据的传输,并提供线缆锁紧装置,能稳定工作在各种恶劣环境下,是高可靠性的工业数字相机产品。
相比MER-031-860U3M/C 型号来说,MER-031-860U3M/C-L 型号取消了I/O 接口,因此质量更轻更具性价比。
MER-031-860U3M/C-L 性能出色、设计小巧、安装及使用方便,适用于工业检测、医疗、科研、教育以
及安防等领域。
功能特性
■ 支持自定义ROI,降低分辨率可提高帧率
■ 增益、曝光时间及白平衡可编程设置(白平衡功能仅对彩色相机有效)
■ 自动增益、自动曝光、自动白平衡(自动白平衡仅对彩色相机有效)
■ 两种工作方式:连续采集 / 软触发采集
■ 可输出闪光灯同步信号实现曝光与补光的精确同步
■ 支持参数组功能
■ 支持水平镜像、垂直镜像(仅对黑白相机有效)
■ 支持像素抽样功能
■ 支持传输数据块可调功能,提供更好的兼容性和适应性
■ 支持设备软复位功能
■ 坚固的全金属外壳和线缆锁紧装置
■ 支持GenICam™ 和USB3 Vision®,可直接连接HALCON、MERLIC、LabVIEW 等第三方软件
■ 符合CE 、RoHS 和FCC 认证
■ 驱动已针对32bit / 64bit Windows 优化,并支持Linux、Android、ARMv7 和ARMv8 等操作系统及架构
■ 免费的SDK 和丰富的二次开发实例源码
性能规格
型号MER-031-860U3M/C-L
接口 USB3.0
分辨率 640(H) × 480(V)
帧率 860 fps
传感器 1/4" ,Global Shutter Onseni PYTHON 300 CMOS
像素尺寸 4.8 μm × 4.8 μm
像素深度 8bit、10bit
光谱 黑白 / 彩色
曝光时间 20μs~1s
光学规格
镜头接口 C 口( 标准) ,CS 口( 可选)
电气规格
供电接口 5 VDC 通过USB 接口供电
I/O 接口 无
数据接口 Micro B,带紧固螺口
环境规格
功率 <2.7W @5V
工作温度 0° C ~ +45° C
存储温度 -20° C ~ +70° C
工作湿度 10% ~ 80%
机械规格
重量 53g
尺寸 29(W)×29(H)×29(L) mm,不含镜头接口
