FTV10D1S1FC 派尔高Pelco光端发射机和接收机
FTV10D1/FRV10D1 光端发射机和接收机
单路数字化编码视频，支持双向数据
产品特性
• 在单根光纤上传输高质量的 10 位数字化编码视频
• 双向数据通道，支持 RS-232、RS-422、RS-485（2 线/4 线）、曼彻斯
特码、双相码及 Coaxitron® 同轴视控通信
• 支持 Pelco 同轴视控 (Coaxitron)，可以“ 通过同轴” 控制信号，最远
距离达 48 公里（30 英里）
• 多模光纤支持的距离达 3 公里（2 英里）
• 单模光纤支持的距离达 69 公里（43 英里）
• 超越 RS-250C 短程传输的所有要求
• 激光二极管用于传输光信号
• 兼容 NTSC、PAL 和 SECAM 视频标准
• 设计符合 NEMA TS -1/TS -2 和 Caltrans 通信信号控制设备环境标准
• 独立和机架安装的模块化设计
• LED 状态指示灯用于监控所有关键工作参数
FTV10D1/FRV10D1 光端发射机和接收机可在单根光纤上传输单
路单向复合视频和单路双向数据。此外，“-通过同轴” 技术允许
Coaxitron® 平移/ 倾斜/ 缩放 (PTZ) 控制数据在整个光纤传输距离
内传输（单模光纤最远 48 公里）。使用单模光纤时，FTV10D1 发
射机和 FRV10D1 接收机可提供 23 dB 的光功率预算。
FTV10D1 发射机和 FRV10D1 接收机彼此兼容，并且与其他光端
机型号兼容。FRV10D1 接收机还向后兼容 FSV10D1 发射机。
FTV10D1/FRV10D1 即插即用设计无需进行电气和光学调整，易
于安装。模块化设计，FTV10D1 和FRV10D1 设备可使用 EURACK/
USRACK 机箱进行机架安装，或者作为单独的模块放置在桌面或
安装到墙壁上（无需墙壁安装套件）。
在单独安装或墙壁安装时，FTV10D1/FRV10D1 设备需要使用外
部电源。可使用建议的 FEXTPS 光纤外部电源为其供电。

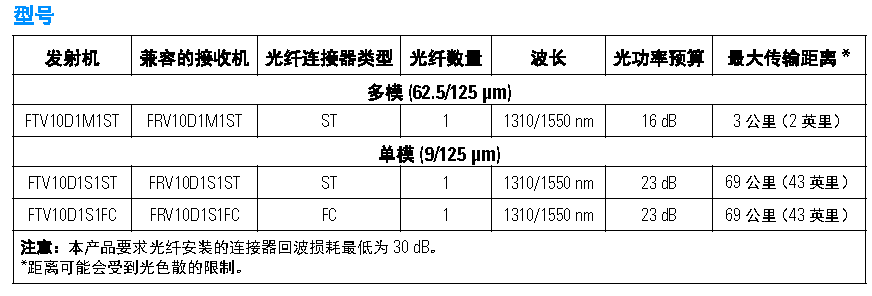

多模 (62.5/125 μm)
FTV10D1M1ST FRV10D1M1ST ST 1 1310/1550 nm 16 dB 3 公里（2 英里）
单模 (9/125 μm)
FTV10D1S1ST FRV10D1S1ST ST 1 1310/1550 nm 23 dB 69 公里（43 英里）
FTV10D1S1FC FRV10D1S1FC FC 1 1310/1550 nm 23 dB 69 公里（43 英里）
视频
视频输入1.0 Vp-p，75 欧姆
过载>1.5 Vp-p
带宽5 Hz 至 10 Hz
微分增益<2%
微分相位<0.7°
倾斜<1%
信噪比67 dB（最大光损耗预算时）
同轴电缆 (RG59) 最大长度摄像机距光纤模块的距离为100 米（300 英尺），以维持 6 Mhz 带宽
数据
接口RS-232、RS-422、RS-485（2 线或 4 线）及UTC（通过同轴）
速率DC-115 Kbps (NRZ)
电气指标
波长1310/1550 nm，多模和单模
电源
表面安装  2W时为8至15VDC
机架安装  由机架提供
光纤数量   1
光发射器   激光二极管
LED 指示灯   链路、视频、数据
机械特性
接口
光学         ST或FC
电源         接线端子
视频         BNC (镀金中心销）
数据         接线端子
机架插槽数    1
一般规格
尺寸    15.00 × 13.20 × 2.75 厘米（5.90 英寸长 × 5.20 英寸宽 × 1.10 英寸高）
MTBF    >100,000 小时
工作温度   –40° 至 75°C（–40° 至 167°F）
存储温度   –40° 至 85°C（–40° 至 185°F）
相对湿度   0% 至 95%，无冷凝
单位重量   0.7 千克（1.5 磅）
运输重量   0.9 千克（2.0 磅）
认证/ 等级评定
• CE，A 类
• FCC，A 类
• UL/cUL 标准
• C-Tick
• 设计符合 NEMA TS 1/TS 2 和 Caltrans 通信信号控制设备环境标准
建议使用的附件
EURACK 配备欧制电源的 4 RU 机架附件（包括 EU、UK 和 AUS 电源线）
USRACK 配备北美制电源的 4 RU 机架附件
FEXTPS 光纤外部电源，带有多种插头适配器（北美制、澳大利亚制、英制和欧制）；
100 至 240 VAC，50 至 60 Hz 输入9 VDC 输出
