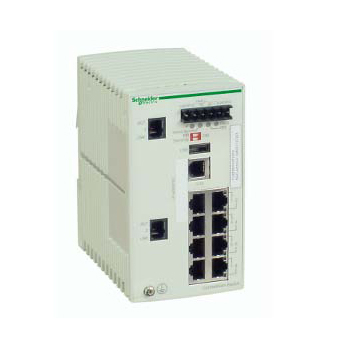

TCSESM103F23G0 ConneXium 8TX/2TX-Gbit口以太网交换机

主要信息
产品系列ConneXium
产品类型由以太网TCP/IP 管理的交换机
概念Transparent Ready
通讯端口协议以太网 TCP/IP
SSH
HTTP
HTTPS
SNMP（简单网络管理协议）
RS232
LLDP
Telnet
SNTP
MRP(介质冗余协议)
Ethernet 端口10/100MB自适应 - 8 端口 铜电缆
10/100/1000 BASE-TX - 2 端口 铜缆(千兆
级联中的最大开关数量无限制
网络安全端口加固
补充信息
集成连接类型屏蔽的 RJ45 铜电缆
传输支持媒质屏蔽双绞线对电缆 CAT 5E 适用 铜电缆
Maximum cable distance
between devices
100 m 铜电缆
以太网服务通过网页服务器的配置
VLAN
多点传送滤波
数据流控制
IGMP Snooping
SNMP-Traps 和 SYSLOG
通讯服务TFTP
服务质量(QoS)
Port monitoring
端口镜像
Address conflict detection
诊断的运行时间Signal contact
Self test
一个环内最大开关数50
冗余HiPER ring
RSTP
Redundant network coupling
额定电源电压 [Us] 12...48 V
电源电压范围9.6…60 V 直流 SELV 18…30 V 交流 SELV

功耗 W 8.9 W
电气连接可拆卸连接器 6 路 电源（接口）
安装方式35 mm DIN 导轨
标识CE
UL
RCM
EtherNet/IP
可用功能Alarms (Traps)
System information
Report
Trap log
本地信号指示1 dual colour LED (绿/黄)P1 P2 电源:
1 个LED (红色)故障:
1 dual colour LED (绿/黄)环网管理:
1 个LED (绿色)备用:
每通道1 LED (绿色)链路状态:
每通道1 LED (黄色)ACT:
Device status
预警输出1 无压触点 1 A
警报功能电源故障
数据连接状态
冗余环网故障
交换机故障
以太网电缆系统TF 交换机
宽度74 mm
高度131 mm
深度111 mm
产品净重0.41 kg
环境
运行温度0…60 °C
相对湿度10…95 % 非凝结
IP 防护等级IP20
符合指令2014/35/EU - low voltage directive
2014/30/EU - electromagnetic compatibility
符合标准UL 508
EN/IEC 61131
IEC 61850-3
产品认证CE
UL
RCM
ODVA EtherNet/IP
BV
GL
包装单位
包装1的单位类别PCE
个/公斤1
包装重量670.0 g
包装1高度13.0 cm
包装1宽度16.0 cm
包装1长度24.0 cm
包装2的单位类别S04
包装2的数量8
包装2重量5.36 kg

包装2高度30.0 cm
包装2宽度40.0 cm
包装2长度60.0 cm
