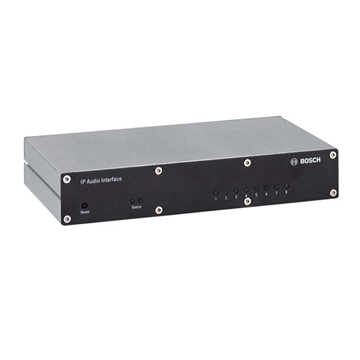

PRS-1AIP1 BOSCH博世IP音频接口
产品编号 F.01U.064.686
用于在IP网络上传输音频的一体化解决方案
受监测的控制输入和输出
支持转播
符合EN 54‑16标准的IP解决方案
可配置为SIP电话接口（可选）
PRS-1AIP1 IP 音频接口
小并双向1或2通道接口，用于监测 RS232/485 隧道的
音频和 GPIO。
订单号 PRS-1AIP1
电源
本装置提供了两个电源连接（主输入和备用输入），并能够
监测这两个电源。
控件和指示灯（前面）
• 凹进式重置按钮
• 2 个网络状态 LED 指示灯
• 8 个控制输入状态 LED 指示灯互连组件（背面）
• 8 路控制输入，位于欧式连接器上
• 8 路控制输出，位于欧式连接器上
• 故障继电器输出，位于欧式连接器上
• 2 路平衡音频输入（1 路线路输入，1 路线路/话筒输入），位于欧式连接器上
• 2 路平衡音频输出，位于欧式连接器上
• 2 个以太网连接，位于 RJ45 上
• RS 232，位于 Sub‑D 上
• RS 485，位于欧式连接器上
• 主电源，位于插座上
• 备用电源，位于欧式连接器上
随附部件
数量 组件
1 PRS-1AIP1 IP 音频接口
1 电源
1 连接器套件
技术指标
电气
外部电源 1 18 至 56 VDC
外部电源 2 18 至 56 VDC
功耗 8 W（最大）
话筒输入（音频输入 1）
灵敏度 -48.5 至-26 dBV
阻抗 1360 欧姆
频率响应 100 Hz 至 15 kHz
信噪比 >60 dB
监督检测 驻极体：0.4 – 5 mA
动态：120 - 1300 ohm
线路输入（音频输入1和2）
灵敏度 -16.5 至+6 dBV
阻抗 22 kohm
频率响应 20 Hz 至 15 kHz
信噪比 >70 dB
导频音检测电平（仅限输入 2）-30 dBV
线路输出（音频输出1和2）
电平 6 dBV（最大）
导频音电平（仅限输出 2） -20 dBV (20 kHz)
