产品特性
• ⾼度可靠的 316L 不锈钢结构
• 温度范围为 -30℃ ⾄ 50℃（-22°F ⾄ 122°F）
• 符合 IP66/IP68 和 Type 6P 标准
• IK10 抗机械冲击，防破坏
• 所有型号都包含加热器和⻛扇
• 24 VAC，以太⽹供电 (PoE) 和 230 VAC 型号
• 出⾊的光学性能，⽀持百万像素摄像机
• 防护罩后部有电缆接⼊密封套
• 位于防护罩底部的集成托架⽤作安装件或与内含墙壁装
配架结合使⽤
• 便于维护和安装

• 包含太阳罩和 EMS8000 装配架

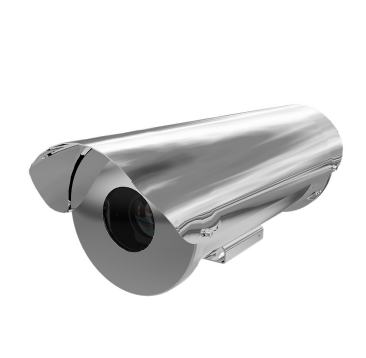

Pelco EHS8000 系列坚固型室外⽤防护罩⽤于在恶劣环
境条件下保护摄像机和镜头部件。不锈钢结构能够提⾼
可靠性并减少维护费⽤。
EHS8000 系列防护罩安装简便，坚固的结构和⾼度密封
可以防⽌杂质污染摄像机和镜头部件。
坚固型 EHS8000 系列采⽤符合 IK10、IP66 和 IP68 等
级的耐蚀 316L 不锈钢结构，配备⽤于摄像机安装的固
定托架、滑板和轨道组件，以便操作摄像机和镜头部件。
电源、视频和镜头控制电缆穿过防护罩后部的环保型密封
套接头进⾏布线。
所有 EHS8000 系列防护罩标配加热器和⻛扇。电源输⼊
选项包括 24 VAC、230 VAC 和以太⽹供电，可为摄像机
提供 24 VAC、12 VDC 或 POE 电源（视型号⽽定）。
太阳罩防⽌阳光直射防护罩，可以使内部温度降低约 6°C
⾄ 10°C（10°F ⾄ 15°F）。每件设备标配太阳罩和墙壁装配架。

技术规格
65.11
(25.63)
55.00
(21.65)
20.26
(7.98)
39.79
(15.66)
41.84
(16.47) 8.25
(3.25)
机械特性
摄像机安装 可调节位置的内置摄像机滑板
摄像机和镜头尺⼨ 可容纳的摄像机和镜头组合尺⼨达
22.86 x 10.16 x 7.62 厘⽶（9 英⼨
长 x 4 英⼨宽 x 3.5 英⼨⾼）
视窗 ⾼光学等级钠钙玻璃，4K
查看区域 3.00 英⼨直径
电缆接⼊
最⼤电缆直径 0.45 英⼨（11.4 毫⽶）
电缆接⼊孔 2 x M20 压缩密封套
防护罩 前后紧固装置 M5 梅花头螺钉
认证* • CE
• ICES-003（A 类）
• UL/cUL 列明
• UL/IEC 60950-22（待定）
• 符合 Type 6P、IP66 和 IP68 标准
• IK10 抗机械冲击（仅机械防护罩；不含前端视窗）
• KCC
• RCM
电⽓指标
电源输⼊ 24 VAC、HPOE 或 230 VAC
输⼊电压
HPoE 初级 IEEE802.3BT
24 VAC ±10%，最⾼ 40W（不含摄像机），
最⾼ 53W（含 13W 摄像机），
为摄像机提供 24 VAC 的输⼊
230 VAC ±10%，最⾼ 40W（不含摄像机），
最⾼ 53W（含 13W 摄像机），
为摄像机提供 12 VDC 的输⼊
输出到摄像机的
最⼤功率 13W
⼀般规格
结构 316L 不锈钢
涂层 电解抛光
环境 室内/环境温度
–30°C ⾄ 50°C（–22°F ⾄ 122°F）
设备长度
基座 55.0 厘⽶（21.65 英⼨）
总体 65.1 厘⽶（25.63 英⼨）
型号 单位重量 运输重量
EHS8000-2-H 13.1 千克（28.9 磅） 15.1 千克（33.3 磅）
EHS8000-3-H 13.23 千克（29.2 磅） 15.23 千克（33.6 磅）
EHS8000-P-H 13.23 千克（29.2 磅） 15.23 千克（33.6 磅）
EMS8000 2.03 千克（4.5 磅） 2.4 千克（5.3 磅）
EPS8000 0.85 千克（1.9 磅） 1.0 千克（2.2 磅）
建议使⽤的摄像机
Sarix® Enhanced 新⼀代系列
EHS8000 防护罩，含 EMS8000 墙壁装配架
括号内各种值的单位均为英

可选附件
电源
室内/室外 24 VAC
WCS1-4 室外，1 路输出，4 A (100 VA) 容量
WCS4-20B 室外，4 路输出，20 A (480 VA) 容量
MCS4-2B 室内，4 路输出，2 A (48 VA) 容量
MCS8-5B 室内，8 路输出，5 A (120 VA) 容量
MCS16-10 室内，16 路输出，10 A (240 VA) 容量
MCS16-10SB 除了装有断路器之外，其他同上
MCS16-20 室内，16 路输出，20 A (480 VA) 容量
MCS16-20SB 除了装有断路器之外，其他同上
室内 PoE
POE90U1BT HPoE，IEEE802.3BT，中跨供电器
（不带电源线）
POE90U1BT-US HPoE，IEEE802.3BT，中跨供电器
（美制电源线）
POE90U1BT-EUK HPoE，IEEE802.3BT，中跨供电器
（欧制/英制电源线）
注：“EUK”或“US”后缀表⽰欧制或美制电源线。
可选装配架
EMS8000 墙壁装配架
EPS8000 杆式安装⽀架
